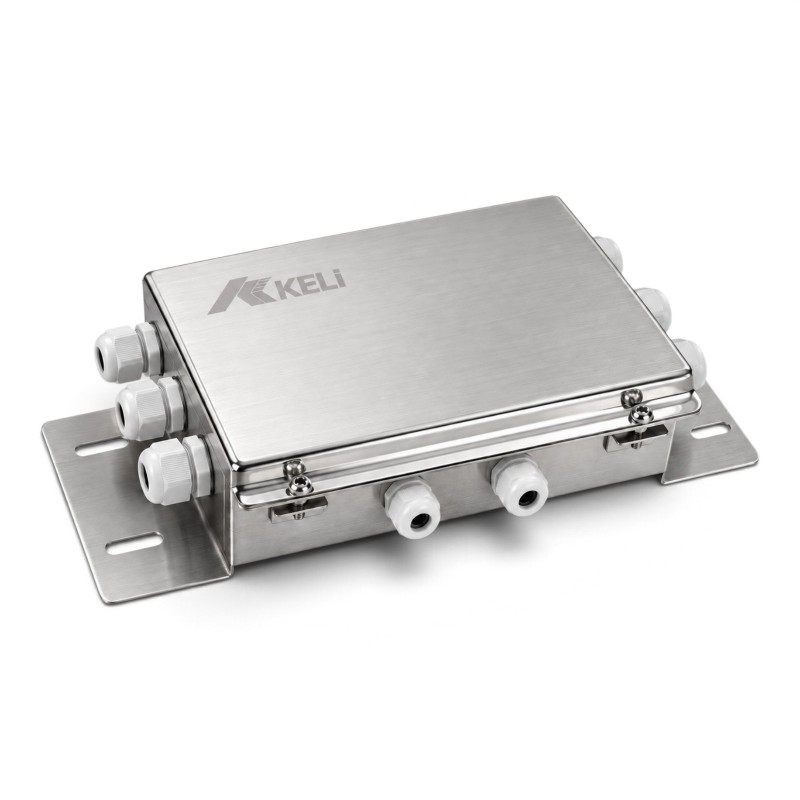

Keli J-BOX-SS 10'lu Loadcell Toplama Kutusu
Keli J-BOX-SS 10'lu loadcell toplama kutusu, tartım sistemlerinde kullanılan on adet yük hücresinin sinyalini tek bir hatta toplayan, ağır hizmet tipi bir junction box çözümüdür. 304 paslanmaz çelik gövdesi, IP66 seviyesine kadar su ve toz koruması, konformal kaplamalı devre kartı ve yüksek çözünürlüklü potansiyometre yapısıyla; uzun kamyon kantarları, çok ayaklı yer kantarları, silo ve bunker tartım sistemleri gibi zorlu uygulamalarda uzun ömürlü ve stabil çalışma sunar.
Keli J Box serisinin bu modeli, 0,6 mV/V – 3 mV/V aralığındaki 4 telli yük hücreleriyle uyumludur. Lama tipi, kolon tipi, S tipi veya basınç tipi loadcell’lerin sinyallerini tek bir tartı göstergesine dengeli ve güvenli şekilde iletir. CE uyumlu tasarım, uyartım hattında TVS aşırı gerilim koruma devresi ve vidalı kelepçeli terminaller ile saha şartlarında güvenilir bir bağlantı altyapısı sağlar.
Kullanım Alanları
- ✔ Uzun ve çok ayaklı kamyon kantarları ve aks kantarları
- ✔ 6–10 noktadan yük alan yer kantarları ve rampa kantarları
- ✔ Çok ayaklı silo, bunker ve tank tartım sistemleri
- ✔ Büyük ebatlı endüstriyel platform kantarlar ve proses tartım hatları
- ✔ Özel makine projelerinde çoklu loadcell bağlantısı gerektiren tartım uygulamaları
Öne Çıkan Özellikler
- ✔ 304 paslanmaz çelik gövde ile zorlu ortamlara dayanıklı endüstriyel tasarım
- ✔ 10 adet yük hücresi girişi ve tek 4 telli tartı göstergesi çıkışı
- ✔ Her kanal için yüksek çözünürlüklü potansiyometre ile hassas köşe ayarı (corner adjustment)
- ✔ Konformal kaplamalı PCB ile nem, toz ve kimyasal etkilere karşı ek koruma
- ✔ Uyartım hattında TVS aşırı gerilim koruması ile yük hücresi ve gösterge güvenliği
- ✔ PG9 plastik kablo rakorları ile 5–6,2 mm arası kablolar için sızdırmaz giriş
- ✔ 0,6 mV/V – 3 mV/V aralığındaki 4 telli endüstriyel loadcell’lerle tam uyumluluk
- ✔ Vidalı kelepçeli terminaller ile sağlam, tekrar edilebilir bağlantı imkanı
- ✔ CE uyumlu, yüksek stabiliteye sahip endüstriyel junction box çözümü
Uzun Kamyon Kantarları ve Çok Noktalı Sistemler İçin İdeal
Keli J-BOX-SS 10'lu, özellikle uzun gövdeli kamyon kantarları ve çok ayaklı platform sistemleri için tasarlanmış bir çözümdür. 10 adet bağımsız yük hücresi girişi sayesinde her ayaktan gelen sinyaller ayrı ayrı trim edilerek, platform boyunca homojen yük dağılımı ve hassas tartım elde edilir. Böylece hem akslar arası farklar dengeye gelir hem de uzun vadede kantar performansı kararlı kalır.
Paslanmaz Çelik 304 Gövde ve IP66 Koruma
304 kalite paslanmaz çelik gövde, açık alan kamyon kantarları, gıda ve kimya tesisleri, madencilik ve ağır sanayi gibi agresif ortamlarda gövdenin korozyona uğramasını önler. Doğru montaj ve sızdırmazlık sağlandığında IP66 seviyesine kadar su ve toz koruması ile yağmur, çamur ve tozlu saha koşullarında yüksek dayanım sunar.
Hassas Köşe Ayarı İçin Yüksek Çözünürlüklü Potansiyometreler
Her loadcell girişi için ayrı ayrı tasarlanmış yüksek çözünürlüklü potansiyometreler sayesinde, 10 noktalı sistemlerde bile köşe ayarı sahada hassas şekilde yapılabilir. Her ayağa aynı ağırlık uygulayarak potansiyometreleri ince ayarladığınızda, tüm noktalarda aynı ağırlık değerinin okunmasını sağlayabilir, böylece platform boyunca tutarlı sonuçlar elde edebilirsiniz.
Konformal Kaplamalı Kart ve TVS Aşırı Gerilim Koruması
Junction box içinde kullanılan konformal kaplamalı devre kartı, nem, toz ve kimyasal buharlara karşı ek koruma sağlar. Uyartım hattında bulunan TVS aşırı gerilim koruma cihazı ise yıldırım etkisi, endüktif yükler veya şebeke dalgalanmaları nedeniyle oluşabilecek ani gerilim yükselmelerini sınırlayarak hem yük hücrelerini hem de tartı göstergesini korumaya yardımcı olur.
Pratik Montaj, Düzenli Kablo Yönetimi
PG9 plastik kablo rakorları, 5–6,2 mm aralığındaki kablo çaplarıyla uyumlu olduğundan, loadcell ve gösterge kabloları kutuya sızdırmaz biçimde alınır. Vidalı kelepçeli terminaller kablo uçlarının sağlam şekilde sabitlenmesini sağlar; gerektiğinde sahada hızlı müdahale, ölçüm ve yeniden bağlantı yapmayı kolaylaştırır. Kompakt ve simetrik gövde yapısı, şase içine, duvar yüzeyine veya kantar altına pratik montaj imkanı sunar.
Teknik Özellikler: Keli J-BOX-SS 10'lu
| Marka / Model | Keli J-BOX-SS 10'lu |
| Gövde Malzemesi | 304 paslanmaz çelik |
| Loadcell Girişi | 10 adet yük hücresi girişi (4 telli) |
| Çıkış Bağlantısı | 1 adet 4 telli tartı göstergesi çıkışı |
| Uyumlu Loadcell Çıkışı | 0,6 mV/V – 3 mV/V aralığında 4 telli yük hücreleri |
| Köşe Ayarı | Her giriş için yüksek çözünürlüklü potansiyometre ile sinyal trimi |
| Devre Kartı | Konformal kaplamalı PCB, yüksek stabilite |
| Koruma Elemanları | TVS aşırı gerilim koruma devresi (uyartım hattı) |
| Kablo Rakorları | PG9 plastik rakor, yaklaşık 5–6,2 mm kablo çapı uyumlu |
| Koruma Sınıfı | IP66'ya kadar su ve toz koruması (doğru montaj ile) |
| Boyutlar | Üretici katalog verilerine göre; proje bazlı ölçü bilgisi için Ata Tartı ile iletişime geçiniz. |
| Terminal Tipi | Vidalı kelepçeli terminaller (topraklama hattı dahil) |
| Sertifikasyon | CE uyumlu endüstriyel tasarım |
Not: Teknik bilgiler üretici katalog verilerine dayanır. Projenize özel kapasite, loadcell tipi, kablo yapısı ve çevre koşulları için Ata Tartı teknik ekibi ile iletişime geçerek en uygun Keli J Box ve loadcell kombinasyonunu belirleyebilirsiniz.
SSS – Keli J-BOX-SS 10'lu Loadcell Toplama Kutusu
Keli J-BOX-SS 10'lu loadcell toplama kutusu nedir?
Keli J-BOX-SS 10'lu loadcell toplama kutusu, tartı sisteminde kullanılan on adet yük hücresinin sinyalini tek bir hatta toplayan bir junction box çözümüdür. Paslanmaz çelik 304 gövdesi, IP66 koruma seviyesi ve köşe ayarı için potansiyometreleri sayesinde kamyon kantarı, silo ve büyük platform kantarlarda güvenilir sinyal toplama ve dengeleme imkanı sunar.
Keli J Box 10'lu hangi uygulamalarda kullanılır?
Keli J Box 10'lu özellikle uzun kamyon kantarları, çok ayaklı yer kantarları, silo ve bunker tartım sistemleri ile büyük ebatlı endüstriyel platform kantarlarda kullanılır. 10 girişli yapısı sayesinde çok sayıda loadcell kullanılan projelerde sinyal dengelemesi ve köşe ayarını tek kutu üzerinden yönetmeyi kolaylaştırır.
Keli J-BOX-SS 10'lu ile 4'lü, 6'lı veya 8'li modeller arasındaki fark nedir?
Keli J Box serisinde 4'lü, 6'lı, 8'li ve 10'lu modeller giriş sayısı ile birbirinden ayrılır. Keli J-BOX-SS 10'lu loadcell kutusu on adet yük hücresi girişine sahiptir ve daha uzun, çok ayaklı kantar projelerinde tercih edilir. Gövde yapısı, paslanmaz çelik kalitesi ve koruma seviyesi seride genel olarak benzer olup, asıl fark aynı anda bağlanabilen loadcell sayısındadır.
Hangi tip loadcell'ler Keli J-BOX-SS 10'lu ile uyumludur?
Keli J Box serisi, 0,6 mV/V ile 3 mV/V aralığında sinyal veren 4 telli yük hücreleri ile uyumludur. Lama tipi loadcell, kolon tipi, S tipi, basınç tipi veya kamyon kantarı için kullanılan ağır hizmet loadcell'ler Keli J-BOX-SS 10'lu ile birlikte kullanılabilir. Önemli olan yük hücresinin 4 telli çıkış yapısına ve mV/V aralığına uygun olmasıdır.
Keli J-BOX-SS 10'lu junction box üzerinde köşe ayarı nasıl yapılır?
Keli J Box 10'lu modelde her loadcell girişi için ayrı bir yüksek çözünürlüklü potansiyometre bulunur. Platformun her köşesine aynı ağırlık uygulanarak, ilgili potansiyometreler hafifçe çevrilir ve göstergede okunan değerler eşitlenir. Böylece tüm ayaklar dengelenir, köşe ayarı tamamlanır ve platform boyunca homojen tartım sağlanır. Bu işlem, montaj sonrası kalibrasyon sürecinin önemli bir adımıdır.
Keli J Box 10'lu IP66 ne anlama geliyor?
IP66 koruma sınıfı, Keli J-BOX-SS 10'lu modelinin toza karşı tam korumalı ve güçlü su püskürtmelerine karşı dayanıklı olduğunu ifade eder. Doğru montaj ve sızdırmazlık sağlandığında, açık alan kamyon kantarları, yağışa açık rampalar ve tozlu sanayi ortamlarında uzun ömürlü ve güvenli bir kullanım sunar. Bu sayede hem loadcell bağlantıları hem de devre kartı çevresel etkenlere karşı korunmuş olur.
