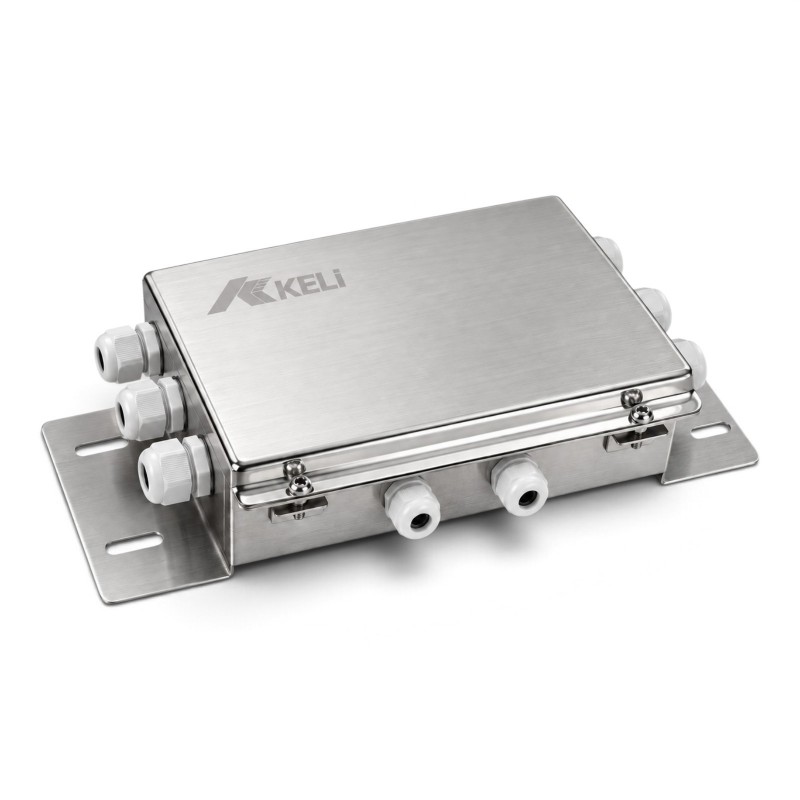

Keli J-BOX-SS 6'lı Loadcell Toplama Kutusu
- Stok: Stokta Var
- Model: JXHG-6
W3.CSS Modal
Keli J-BOX-SS 6'lı Loadcell Toplama Kutusu
Keli J-BOX-SS 6'lı loadcell toplama kutusu, bir tartım sisteminde kullanılan altı adet yük hücresinin sinyalini tek bir hatta toplayan, endüstriyel sınıf bir junction box çözümüdür. 304 paslanmaz çelik gövdesi, IP66 seviyesine kadar su ve toz koruması, konformal kaplamalı devre kartı ve yüksek çözünürlüklü potansiyometre yapısıyla; kamyon kantarı, silo ve tank tartımı, büyük platform kantarlar gibi zorlu uygulamalarda uzun ömürlü ve stabil kullanım sunar.
Keli J Box serisi, 0,6 mV/V – 3 mV/V aralığındaki 4 telli yük hücreleriyle uyumlu çalışır. Bu sayede Keli, Zemic, Keli tipi lama, S tipi, kolon veya basınç tipi loadcell’lerin sinyalleri tek bir göstergeye dengeli ve güvenli biçimde aktarılabilir. CE uyumlu tasarım, ani gerilim darbelerine karşı TVS aşırı gerilim koruması ve vidalı kelepçeli terminaller, projelerinizde güveni artıran diğer önemli avantajlardır.
Kullanım Alanları
- ✔ 4–6 loadcell kullanılan kamyon ve aks kantarları
- ✔ Orta ve büyük ebatlı yer kantarları, rampa kantarları
- ✔ Silo, bunker ve tank tartım sistemleri
- ✔ Çok noktadan tartım yapan endüstriyel platform kantarlar
- ✔ Özel makine ve proses tartım projelerinde çoklu loadcell bağlantı noktası
Öne Çıkan Özellikler
- ✔ 304 paslanmaz çelik gövde ile zorlu ortamlara dayanıklı tasarım
- ✔ 6 adet yük hücresi girişi ve tek 4 telli çıkış hattı
- ✔ Her kanal için yüksek çözünürlüklü potansiyometre ile hassas köşe ayarı
- ✔ Konformal kaplamalı PCB ile nem ve korozyona karşı ekstra koruma
- ✔ Uyartım hattı üzerinde TVS aşırı gerilim koruma devresi
- ✔ PG9 plastik kablo rakorları, 5–6,2 mm kablo çapı uyumluluğu
- ✔ 0,6 mV/V – 3 mV/V aralığındaki 4 telli yük hücreleriyle tam uyum
- ✔ Vidalı kelepçeli terminaller ile sağlam ve pratik bağlantı imkanı
- ✔ CE onaylı, yüksek stabiliteye sahip endüstriyel tasarım
Paslanmaz Çelik 304 Gövde ve IP66 Koruma
Keli J-BOX-SS 6'lı model, 304 kalite paslanmaz çelik gövde ile üretilir. Bu yapı, açık alan kantarları, gıda ve kimya tesisleri, ağır sanayi ortamları gibi zorlu koşullarda dahi gövdenin korozyondan zarar görmesini engeller. Doğru montaj ve sızdırmazlık sağlandığında IP66 koruma seviyesi ile toza ve su sıçramalarına karşı yüksek dayanım sunar.
6 Girişli Yapı ile Esnek Loadcell Konfigürasyonu
Bu modelde 6 adet bağımsız loadcell girişi bulunur. Her giriş 4 telli bağlantı yapısına sahiptir ve yüksek çözünürlüklü potansiyometre üzerinden ayrı ayrı trim edilebilir. Böylece ister 4 loadcell + 2 yedekli, ister 6 noktalı bir platform düzeni kurun, tüm köşelerde ve noktalar arasında dengeli ağırlık dağılımı sağlamanız kolaylaşır.
Konformal Kaplamalı Kart ve TVS Aşırı Gerilim Koruması
Keli J Box serisinin en önemli avantajlarından biri, konformal kaplamalı devre kartı ve TVS aşırı gerilim koruma cihazı ile donatılmış olmasıdır. Konformal kaplama, kart yüzeyini nem, toz ve kimyasal etkilere karşı korurken; TVS yapıda koruma elemanı da uyartım hattına binen ani gerilim yükselmelerini sınırlandırır. Böylece hem yük hücreleri hem de tartım göstergesi daha güvenli bir ortamda çalışır.
Pratik Montaj ve Düzenli Kablo Yönetimi
PG9 plastik kablo rakorları, 5–6,2 mm aralığındaki kablo çaplarıyla uyumlu olduğundan, loadcell ve gösterge kabloları kutuya sıkı ve sızdırmaz şekilde girer. Vidalı kelepçeli terminaller sayesinde kablo uçları sağlam biçimde sabitlenir; gerektiğinde sahada hızlı müdahale ve yeniden bağlantı imkanı tanınır. Kompakt gövde ölçüleri ile şase içine, duvar yüzeyine veya kantar altına pratik bir şekilde monte edilebilir.
Teknik Özellikler: Keli J-BOX-SS 6'lı
| Marka / Model | Keli J-BOX-SS 6'lı |
| Gövde Malzemesi | 304 paslanmaz çelik |
| Loadcell Girişi | 6 adet yük hücresi girişi (4 telli) |
| Çıkış Bağlantısı | 1 adet 4 telli tartı göstergesi çıkışı |
| Uyumlu Loadcell Çıkışı | 0,6 mV/V – 3 mV/V aralığında 4 telli yük hücreleri |
| Köşe Ayarı | Her giriş için yüksek çözünürlüklü potansiyometre ile sinyal trimi |
| Devre Kartı | Konformal kaplamalı PCB, yüksek stabilite |
| Koruma Elemanları | TVS aşırı gerilim koruma devresi (uyartım hattı) |
| Kablo Rakorları | PG9 plastik rakor, yaklaşık 5–6,2 mm kablo çapı uyumlu |
| Koruma Sınıfı | IP66'ya kadar su ve toz koruması (doğru montaj ile) |
| Boyutlar | Yaklaşık 160 × 160 × 52 mm |
| Terminal Tipi | Vidalı kelepçeli terminaller (topraklama hattı dahil) |
| Sertifikasyon | CE uyumlu endüstriyel tasarım |
Not: Teknik bilgiler üretici katalog verilerine dayanır. Projenize özel kapasite, kablo yapısı ve çevre koşulları için Ata Tartı teknik ekibi ile iletişime geçerek en uygun J Box ve loadcell kombinasyonunu belirleyebilirsiniz.
SSS – Keli J-BOX-SS 6'lı Loadcell Toplama Kutusu
Keli J-BOX-SS 6'lı loadcell toplama kutusu nedir?
Keli J-BOX-SS 6'lı loadcell toplama kutusu, tartım sistemlerindeki altı adet yük hücresinin sinyalini tek bir hatta toplayan paslanmaz çelik bir junction box çözümüdür. Köşe ayarı, sinyal trimi ve kablo bağlantılarını güvenli ve düzenli şekilde yapmanıza yardımcı olur.
4'lü modele göre 6'lı Keli J Box ne zaman tercih edilmeli?
Eğer kantarınızda veya tartım platformunuzda 4 yerine 6 noktadan yük alma ihtiyacı varsa, örneğin daha uzun platformlar, geniş silo ayakları veya özel makine konstrüksiyonlarında 6'lı Keli J Box daha uygundur. Böylece her loadcell için ayrı trim imkanıyla daha dengeli bir tartım elde edilir.
Keli J-BOX-SS 6'lı kutu hangi loadcell tipleriyle uyumludur?
Keli J-BOX-SS 6'lı; 0,6 mV/V ile 3 mV/V aralığında sinyal veren 4 telli lama tipi, S tipi, kolon tipi, basınç tipi ve tek nokta loadcell modelleriyle uyumlu çalışır. Aynı sistemde Keli, Zemic, Keli tipi lama veya diğer endüstriyel loadcell markalarıyla birlikte kullanılabilir.
Paslanmaz çelik 304 gövde ve IP66 koruma ne sağlar?
304 kalite paslanmaz çelik gövde ve IP66 seviyesine kadar su ve toz koruması, Keli J Box'ı açık alan kantarları, gıda ve kimya tesisleri, ağır sanayi ortamları gibi zorlu şartlara karşı dayanıklı hale getirir. Gövde korozyona dirençli olduğu için kutu uzun yıllar güvenli şekilde kullanılabilir.
Köşe ayarı (corner adjustment) Keli J-BOX-SS 6'lı ile nasıl yapılır?
Keli J-BOX-SS 6'lı içinde her loadcell hattına ait yüksek çözünürlüklü potansiyometreler bulunur. Platformun her noktasına aynı ağırlık konularak potansiyometreler tek tek ayarlanır ve tüm köşelerde aynı tartım değerinin okunması sağlanır. Böylece hassas ve dengeli bir tartım elde edilir.
TVS aşırı gerilim koruması Keli J Box'ta neden önemlidir?
TVS aşırı gerilim koruma devresi, uyartım hattına binen ani gerilim darbelerini sınırlandırır. Yıldırım, endüktif yükler veya şebeke kaynaklı gerilim yükselmeleri sırasında hem yük hücrelerinin hem de tartı göstergesinin daha güvenli çalışmasını sağlayarak sisteminizi korur.
Kablo rakorları ve kablo çapı uyumluluğu nasıldır?
Keli J-BOX-SS 6'lı modelde PG9 tipinde plastik kablo rakorları kullanılır. Bu rakorlar yaklaşık 5 mm ile 6,2 mm arasındaki loadcell ve gösterge kablolarıyla uyumlu olup, kabloların kutuya sızdırmaz ve sağlam şekilde giriş yapmasını sağlar.
Keli J-BOX-SS 6'lı montajında nelere dikkat edilmelidir?
Montaj sırasında kutunun düz ve sağlam bir yüzeye sabitlenmesi, kablo rakorlarının sıkılması, topraklama hattının bağlanması ve loadcell kablolarının renk kodlarına göre doğru terminallere bağlanması önemlidir. Kapağın contasıyla birlikte tam kapandığından emin olduktan sonra köşe ayarı ve sistem kalibrasyonu mutlaka yapılmalıdır.
