Loadcell Toplama Kutusu ( J Box ) – 4’lü – Ata Tartı

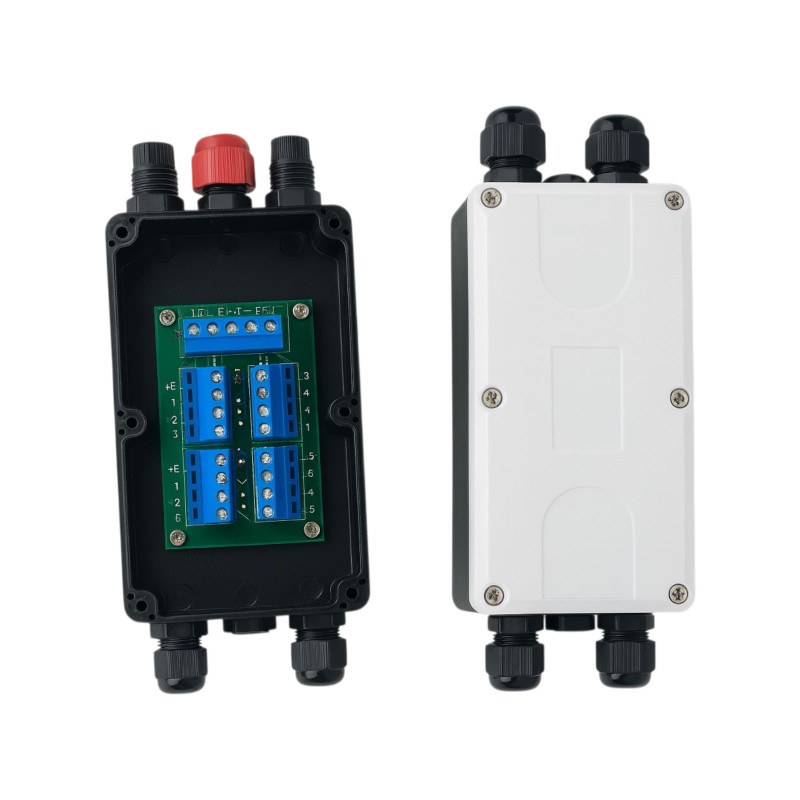

Ata Tartı 4’lü loadcell toplama kutusu (J Box), birden fazla yük hücresinin sinyalini güvenle toplayıp göstergesine aktarmak için tasarlanmış, yüksek stabiliteye sahip profesyonel bir bağlantı kutusudur. Konformal kaplamalı baskı devre kartı, IP65’e kadar su geçirmez plastik gövdesi ve hassas köşe ayar potansiyometreleri sayesinde, hem sahada hem de atölyede uzun yıllar sorunsuz kullanım sunar.
4’lü Loadcell Toplama Kutusu Özellikleri
- ✔ 4’lü loadcell bağlantısı: Aynı anda dört adet yük hücresinin sinyalini toplar ve tek çıkışa dönüştürür.
- ✔ Kolay köşe ayarı: Her yük hücresi için ayrı yüksek çözünürlüklü potansiyometre ile köşe dengelemesi imkânı.
- ✔ Dayanıklı plastik gövde: Sahada kullanım için uygun, darbelere ve zorlu ortam koşullarına karşı dirençli yapı.
- ✔ Konformal kaplamalı PCB: Nem, toz ve oksidasyona karşı korumalı baskı devre kartı.
- ✔ PG9 plastik kablo rakorları: 5 – 6,2 mm kablo çaplarına uygun, sahada pratik ve sızdırmaz bağlantı.
- ✔ 4 telli bağlantı: 4 telli yük hücresi ve 4 telli gösterge çıkış yapısına uygun.
- ✔ Geniş sinyal uyumluluğu: 0,6 mV/V – 3 mV/V aralığındaki loadcell’lerle uyumlu.
- ✔ Vidalı terminal yapısı: Sağlam, titreşime dayanıklı bağlantı ve kolay bakım.
- ✔ IP65 seviyesine kadar koruma: Toz ve su sıçramalarına karşı güvenli kullanım.
- ✔ Topraklama terminali dahil: Farklı tip yük hücrelerinde güvenli ve sorunsuz topraklama imkânı.
Kullanım Alanları
4’lü loadcell toplama kutusu, çoklu yük hücresi kullanılan hemen hemen tüm endüstriyel tartım projelerinde güvenle kullanılabilir:
- ✔ Yer kantarları ve platform kantarlar
- ✔ Hayvan kantarları ve tartım setleri
- ✔ Silo ve tank kantarları
- ✔ Süt tankı tartım sistemleri
- ✔ Endüstriyel dolum, dozaj ve proses tartım çözümleri
- ✔ Kamyon kantarı ve aks tartım sistemlerinde loadcell sinyal toplama
Dayanıklı Plastik Gövde ve IP65 Koruma
Plastik gövde yapısı, sahada oluşabilecek darbe, nem ve toz gibi etkenlere karşı kutuyu korur. IP65 seviyesine kadar su geçirmez yapı, özellikle açık alan kantarlarında ve zorlu endüstriyel ortamlarda uzun ömürlü kullanım sağlar. Böylece loadcell bağlantılarınız dış etkenlerden minimum düzeyde etkilenir.
Kolay Köşe Ayarı için Yüksek Çözünürlüklü Potansiyometre
Her köşe loadcell’inin çıktısını ayrı ayrı ayarlamaya imkân veren yüksek çözünürlüklü potansiyometreler, özellikle platform ve yer kantarlarında köşe dengelemesini son derece pratik hale getirir. Tartım yüzeyinin dört köşesinde aynı ağırlık değerini görmek, hem kullanım konforu hem de mevzuata uygunluk için kritik olduğundan, bu J Box profesyonel servisler için güçlü bir avantaj sunar.
Profesyonel Projeler için Ata Tartı Desteği
Ata Tartı, yalnızca loadcell toplama kutusu satışıyla sınırlı kalmayıp, projeye özel tartım setleri, montaj aparatları, gösterge seçimi ve devreye alma konularında da teknik destek sağlar. İhtiyacınıza göre tek bir J Box’dan, komple kamyon kantarı ya da silo kantarı sistemine kadar anahtar teslim tartım çözümleri sunabilirsiniz.
Teknik Özellikler: Loadcell Toplama Kutusu (J Box) – 4’lü
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | Ata Tartı – Loadcell Toplama Kutusu (J Box) – 4’lü |
| Kapasite & Taksimat | 0,6 mV/V – 3 mV/V sinyal aralığındaki yük hücreleriyle uyumlu, 4 adet loadcell girişi / 1 adet çıkış |
| Ekran / Gösterge | Gösterge içermez; tartım göstergesine sinyal iletimi için pasif toplama kutusudur. |
| Fonksiyonlar | 4’lü loadcell sinyal toplama, köşe dengeleme (yüksek çözünürlüklü potansiyometreler), topraklama terminali |
| Bağlantılar | 4 telli yük hücresi girişi, 4 telli çıkış, PG9 plastik kablo rakorları (5 – 6,2 mm kablo çapı), vidalı kelepçeli terminaller |
| Güç & Akü | Harici besleme gerektirmez; loadcell ve gösterge devresine seri olarak bağlanan pasif bağlantı kutusudur. |
| Ölçüler / Ağırlık | Kompakt plastik gövde, saha montajına uygun duvar / şase üzerine sabitlenebilir yapı (detaylı ölçüler için Ata Tartı ile iletişime geçiniz). |
| Opsiyonlar | Projenize göre farklı kablo boyları, tartım seti ve montaj aparatı kombinasyonları Ata Tartı tarafından sunulabilir. |
| Uygunluk / Koruma | IP65 seviyesine kadar su ve toza karşı koruma, endüstriyel tartım uygulamalarında kullanım için uygundur. |
| Koli / Ambalaj | Standart karton kutu, koruyucu ambalaj içinde sevk edilir. |
| Not | Bağlantı şeması ve köşe ayar yönergeleri, ürünle birlikte gönderilen teknik dökümanda gösterilir. |
Teknik özellikler, projeye ve kullanılan loadcell/gösterge kombinasyonuna göre farklılık gösterebilir. Detaylı bilgi ve doğru ürün seçimi için Ata Tartı teknik ekibiyle iletişime geçebilirsiniz.
SSS – Loadcell Toplama Kutusu (J Box) – 4’lü
Loadcell toplama kutusu (J Box) nedir, ne işe yarar?
Loadcell toplama kutusu, birden fazla yük hücresinden gelen sinyalleri toplayıp tek bir çıkış olarak tartım göstergesine gönderen bağlantı kutusudur. Köşe ayarı yapmayı, sinyalleri dengelemeyi ve kablo bağlantılarını düzenli bir şekilde toplamayı sağlar.
4’lü J Box hangi sistemlerde kullanılabilir?
Bu 4’lü J Box; yer kantarları, hayvan kantarları, silo ve tank tartım sistemleri, süt tankları, küçük kamyon kantarları ve çoklu loadcell kullanılan platform kantarlarda güvenle kullanılabilir.
Köşe ayarı nasıl yapılır? Kullanımı zor mu?
Köşe ayarı, kutu içindeki yüksek çözünürlüklü potansiyometreler üzerinden her yük hücresi sinyalinin ayrı ayrı dengelenmesiyle yapılır. Ata Tartı’nın sağladığı bağlantı şeması ve örnek köşe ayar prosedürü sayesinde, sahada çalışan teknik personel için işlem oldukça pratiktir.
Hangi loadcell tipleriyle uyumludur?
0,6 mV/V ile 3 mV/V aralığında sinyal veren 4 telli tüm endüstriyel yük hücreleriyle uyumludur. Tek nokta, lama tipi, S tipi, kolon tipi ve basınç tipi loadcell’ler bu J Box ile birlikte kullanılabilir.
IP65 koruma ne anlama geliyor? Dış mekânda kullanabilir miyim?
IP65 koruma sınıfı; toza karşı tam koruma ve her yönden gelen su sıçramalarına karşı dayanım anlamına gelir. Bu sayede J Box, açık alan kantarlarında ve zorlu endüstriyel ortamlarda uygun montaj yapıldığı sürece güvenle kullanılabilir.
Kutu içeriğinde neler var?
Ürünle birlikte plastik gövde içinde konformal kaplamalı devre kartı, vidalı kelepçeli terminaller, PG9 kablo rakorları ve topraklama bağlantı noktaları hazır olarak gelir. Bağlantı şeması ve temel teknik bilgiler de paketle birlikte sunulur.
Tartım göstergesi ve loadcell seti ile birlikte satın alabilir miyim?
Evet. Ata Tartı, projeye özel olarak J Box, loadcell, montaj aparatları ve tartım göstergesini içeren hazır tartım setleri sunabilir. İhtiyacınıza göre hayvan kantarı, silo kantarı veya yer kantarı seti hazırlamak mümkündür.
Ata Tartı montaj ve teknik servis desteği veriyor mu?
Ata Tartı, Türkiye genelinde endüstriyel tartım projeleri için montaj, devreye alma, kalibrasyon ve bakım hizmetleri sunar. Mevcut kantarınıza sadece J Box değişimi yapılabileceği gibi, yeni kurulacak kantarlar için anahtar teslim çözümler de sağlanabilir.
