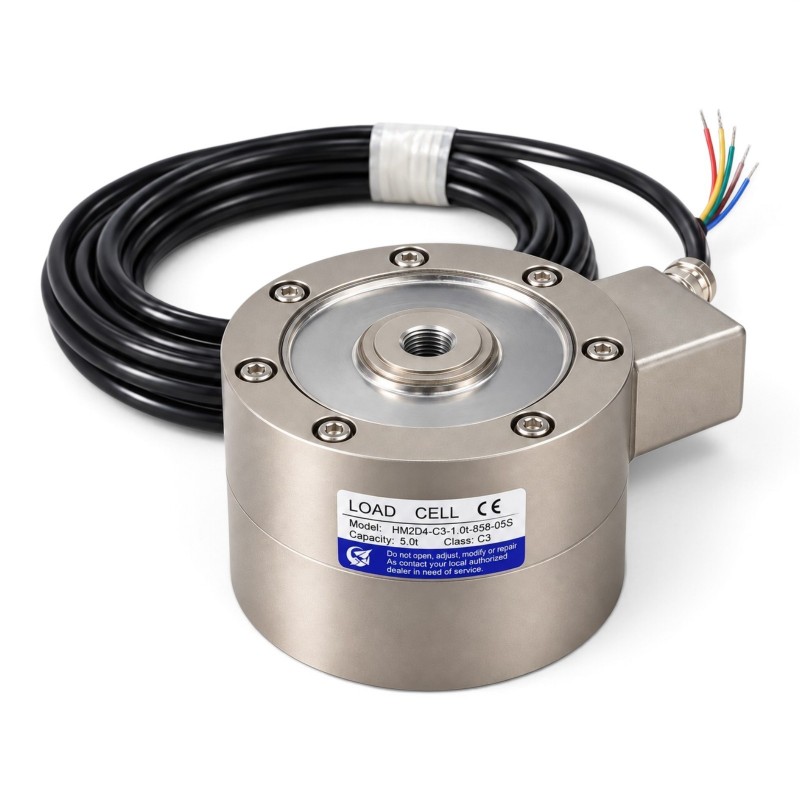

Zemic HM2D4 Load Cell – 5 Ton Disk (Spoke) Tipi Yük Hücresi
Zemic HM2D4 5 t, yüksek yüklerde kararlı ve tekrarlanabilir ölçüm için tasarlanmış disk (spoke) tipi endüstriyel yük hücresidir. C3 doğruluk sınıfı, IP68 koruma ve 2.0 ± 0.02 mV/V nominal çıkış ile zorlu saha koşullarında dahi güvenilir performans sağlar. Nikel kaplamalı alaşımlı çelik gövdesi, titreşim ve yan yük etkilerine karşı dayanıklılığı artırırken, 6 telli (sense hatlı) kablo uzun mesafelerde gerilim düşümünü kompanze ederek sistem doğruluğunu korur.
Kullanım Alanları
- Platform/yer kantarları (tekli veya çoklu load cell konfigürasyonları)
- Hopper, tank ve silo tartımları; proses dozajlama ve seviye izleme
- Araç kantarları ve ağır hizmet tartım sistemleri
- Test/dinamometre düzenekleri ve çekme-basma ölçüm uygulamaları
Öne Çıkan Avantajlar
- Yüksek doğruluk: C3 sınıfı performans ile tekrarlanabilir ölçüm
- Çetin çevre dayanımı: IP68 sızdırmazlık ve nikel kaplamalı alaşımlı çelik gövde
- Kararlı sinyal: 2.0 mV/V nominal çıkış, 6 telli sense yapısıyla uzun kablolarda stabilite
- Geniş sıcaklık aralığı: proses ve saha koşullarına uygun çalışma
- Kolay entegrasyon: standart göstergeler, transmitter’lar ve PLC/DAQ sistemleriyle uyum
Elektriksel & Çevresel Özellikler (Özet)
- Nominal çıkış: 2.0 ± 0.02 mV/V
- Önerilen / Maks. besleme: 5–12 V DC / 18 V DC
- Hata karakteristiği (C3): birleşik hata ≤ ±0.020 %FS; creep (30 dk) ≤ ±0.016 %FS
- Isıl katsayılar (C3): ZTC ≤ ±0.019 %FS/10°C; STC ≤ ±0.011 %FS/10°C
- Koruma sınıfı: IP68 | İzolasyon: ≥ 5000 MΩ (@50 VDC)
- Sıcaklık aralıkları: kompanzasyon −10…+40 °C; çalışma −35…+65 °C
- Aşırı yükler: emniyet %150 FS; nihai %300 FS
Kablolama ve Renk Kodları (6 telli)
- Excitation/Input (+): Yeşil
- Excitation/Input (−): Siyah
- Sense (+): Sarı
- Sense (−): Mavi
- Signal/Output (+): Beyaz
- Signal/Output (−): Kırmızı
- Shield: Şeffaf (ekran; elemana bağlanmaz)
Montaj & Kullanım Önerileri
- Yük eksenini hücrenin mekanik ekseni ile hizalayın; yan yük ve momentleri sınırlandırın.
- Çoklu load cell uygulamalarında köşe dengelemesi ve sistem kalibrasyonunu dikkatle yapın.
- Basınçlı yıkamalarda kablo girişine doğrudan jet uygulamayın; drip loop ve uygun sızdırmazlık kullanın.
- Montaj yüzeylerini düz/rijit seçin; mekanik durdurucu ve anti-lift elemanlarıyla aşırı hareketleri sınırlayın.
Not: Boyutsal veriler, diş ölçüleri ve kapasiteye özgü toleranslar için ürünün teknik tablosuna ve üretici datasheet’ine başvurunuz.
Teknik Özellikler: Zemic HM2D4 Disk Tipi Load Cell (5 Ton)
| Doğruluk Sınıfı | C3 |
| Kapasite (Emax) | 5 ton |
| Nominal Çıkış (FS) | 2.0 ± 0.02 mV/V |
| Maks. Bölünme Sayısı (nLC) | 3000 (C3) |
| Doğrulama Aralığı (Y = Emax/Vmin) | 10000 (tipik C3) |
| Kombine Hata | ≤ ±0.020 %FS |
| Creep (30 dk) | ≤ ±0.016 %FS |
| ZTC (Sıfırın Sıcaklık Katsayısı) | ≤ ±0.019 %FS / 10°C |
| STC (Hassasiyetin Sıcaklık Katsayısı) | ≤ ±0.011 %FS / 10°C |
| Sıfır Dengesi | ≤ ±1.0 %FS |
| Emniyetli / Nihai Aşırı Yük | %150 FS / %300 FS |
| Önerilen Besleme / Maks. | 5–12 V DC / 18 V DC |
| Giriş / Çıkış Direnci | 350 ± 3.5 Ω / 350 ± 3 Ω |
| İzolasyon Direnci (@50 V) | ≥ 5000 MΩ |
| Kompanzasyon Sıcaklığı | −10 … +40 °C |
| Çalışma Sıcaklığı | −35 … +65 °C |
| Depolama Sıcaklığı | −40 … +70 °C |
| Koruma Sınıfı | IP68 |
| Gövde Malzemesi | Nikel kaplamalı alaşımlı çelik |
| Kablo | Ekranlı, 6 telli (sense hatlı), endüstriyel dış kılıf |
| Kablo Bağlantı Renkleri (6 telli) | |
|---|---|
| Excitation / Input (+) | Yeşil |
| Excitation / Input (−) | Siyah |
| Sense (+) | Sarı |
| Sense (−) | Mavi |
| Signal / Output (+) | Beyaz |
| Signal / Output (−) | Kırmızı |
| Shield | Şeffaf (ekran; elemana bağlı değildir) |
Sıkça Sorulan Sorular (Zemic HM2D4 – 5 Ton)
HM2D4 hangi uygulamalar için uygundur?
Platform/yer kantarları, hopper–tank–silo tartımları, araç kantarları ve ağır hizmet proses tartımları için uygundur. Test/dinamometre gibi çekme-basma ölçümlerinde de kullanılabilir.
Doğruluk sınıfı ve nominal çıkış değeri nedir?
HM2D4, OIML C3 doğruluk sınıfındadır ve nominal çıkışı 2.0 ± 0.02 mV/V’dir.
IP68 koruma ne sağlar? Dış mekânda kullanılabilir mi?
IP68, toza karşı tam koruma ve uzun süreli su temasına dayanımı ifade eder. Dış mekân kullanımına uygundur; ancak kablo girişi ve konektörlerde uygun sızdırmazlık ve drip loop uygulanmalıdır.
6 telli (sense hatlı) yapı neden avantajlı?
Sense (+/−) hatları, uzun kablolarda oluşan gerilim düşümünü kompanze eder. Böylece göstergede okunan değer, gerçek hücre uçlarındaki gerilime göre düzeltilir ve sistem doğruluğu artar.
Besleme gerilimi aralığı nedir?
Önerilen besleme 5–12 V DC, maksimum besleme 18 V DC’dir.
Aşırı yük dayanımı nasıldır?
Emniyetli aşırı yük %150 FS, nihai aşırı yük %300 FS seviyesindedir.
Sıcaklık aralıkları ve ısıl katsayılar nedir?
Kompanzasyon −10…+40 °C, çalışma −35…+65 °C. Tipik C3 ısıl katsayılar: ZTC ≤ ±0.019 %FS/10°C, STC ≤ ±0.011 %FS/10°C.
Kablo bağlantı renkleri nelerdir?
6 telli şema: Exc+ Yeşil, Exc− Siyah, Sense+ Sarı, Sense− Mavi, Sig+ Beyaz, Sig− Kırmızı, Shield Şeffaf.
Çoklu load cell kurulumlarında dikkat edilmesi gerekenler?
Aynı kapasite ve sınıfta hücreler kullanın, mekanik yerleşimi simetrik yapın, köşe dengelemesi ve sistem kalibrasyonunu titizlikle gerçekleştirin.
Montajda hangi iyi uygulamalar önerilir?
Yük eksenini hücre ekseniyle hizalayın, yan yük ve momentleri sınırlayın, rijit/düz yüzeyler kullanın. Kablo girişini mekanik gerilim ve sıvı girişine karşı koruyun.
