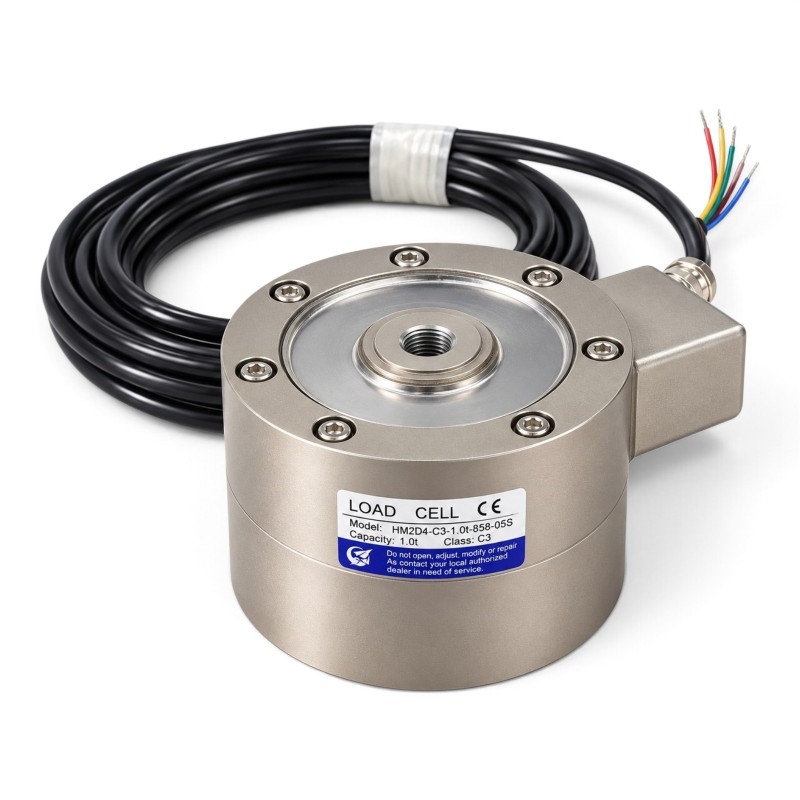

Zemic HM2D4 Spoke (Disk) Tip Yük Hücresi – 0.5-1-2 Ton
HM2D4, kamyon kantarı, hopper/tank tartımları ve otomotiv kuvvet ölçümü gibi ağır hizmet uygulamalarına yönelik spoke (disk) tip sıkıştırma yük hücresidir. 0.5, 1 ve 2 ton kapasitelerde C3 doğruluk, IP68 sızdırmazlık ve 2.0 ± 0.02 mV/V nominal çıkış ile uzun ömür ve kararlı ölçüm performansı sunar. Nikel kaplamalı alaşımlı çelik gövde ve 6 telli (sense’li) bağlantı yapısı sayesinde kablo düşümlerine karşı kompanzasyon yapılabilir.
Kullanım Alanları
- Kamyon/aks kantarları, hareketli/yer kantarları
- Hopper, tank ve silo tartımları
- Otomotiv test tezgâhları, kuvvet-çekme/basma ölçümleri
- Endüstriyel dozaj ve proses tartım sistemleri
Öne Çıkan Avantajlar
- C3 doğruluk ve düşük birleşik hata ile yüksek tekrarlanabilirlik
- IP68 sızdırmaz gövde: toz, su ve zorlu saha koşullarına dayanım
- 6-telli kablo: sense hatları sayesinde uzun kablolarda kararlı kalibrasyon
- Nikel kaplamalı alaşımlı çelik yapı ile yüksek mekanik dayanım
- Emniyetli aşırı yük %150, nihai %300
Elektriksel & Çevresel (Özet)
- Nominal çıkış: 2.0 ± 0.02 mV/V
- Besleme (önerilen/maks.): 5–12 V DC / 18 V DC
- Hata değerleri (C3): kombine ≤ ±0.02 %FS; creep (30 dk) ≤ ±0.016 %FS; ZTC ≤ ±0.019 %FS/10°C; STC ≤ ±0.011 %FS/10°C
- Dirençler: giriş 350 ± 3.5 Ω, çıkış 350 ± 3 Ω; izolasyon ≥ 5000 MΩ (@50 V)
- Sıcaklıklar: kompanzasyon −10…+40 °C; çalışma −35…+65 °C
- Koruma sınıfı: IP68
Mekanik & Boyut Bilgisi (0.5–2 t)
- Bağlantı dişi: M14 × 2
- Dış çap (D): ≈ 105 mm | Toplam yükseklik (H): ≈ 70 mm
- Merkez delik (D1): ≈ 28 mm
- Malzeme: Nikel kaplamalı alaşımlı çelik
- Kablo: 6 damarlı, ekranlı; Ø5.6 mm; 5 m standart
Kablo Renkleri (6 telli)
- Input (+): Yeşil | Input (−): Siyah
- Sense (+): Sarı | Sense (−): Mavi
- Output / Signal (+): Beyaz | Output / Signal (−): Kırmızı
- Shield: Şeffaf (ekran)
Not: Doğru kapasite seçiminde statik/dinamik yükler, darbe ve kaldırma (lift-off) riskleri ile emniyet katsayısı dikkate alınmalıdır. Çoklu hücre uygulamalarında köşe dengelemesi ve saha kalibrasyonu önerilir.
Teknik Özellikler: Zemic HM2D4 Spoke (Disk) Tip Yük Hücresi – 0.5–2 t
| Doğruluk Sınıfı | C3 (0.5–2 t) |
| Diğer Kapasiteler (bilgi) | 5 t, 10 t (C3) | 20 t (G1) | 50 t (G3) |
| Kapasite Aralığı (Emax) | 0.5 t, 1 t, 2 t |
| Nominal Çıkış (FS) | 2.0 ± 0.02 mV/V |
| Doğrulama Aralığı Oranı (Y = Emax/Vmin) | C3: 7500 |
| Kombine Hata | ≤ ±0.020 %FS (C3) |
| Sürünme (30 dk) | ≤ ±0.016 %FS (C3) |
| Sıcaklık Etkisi – Zero (ZTC) | ≤ ±0.019 %FS/10°C (C3) |
| Sıcaklık Etkisi – Span (STC) | ≤ ±0.011 %FS/10°C (C3) |
| Sıfır Dengesi | 0 ~ ±1.0 %FS |
| Emniyetli / Nihai Aşırı Yük | %150 FS / %300 FS |
| Önerilen Besleme / Maks. | 5–12 V DC / 18 V DC |
| Giriş / Çıkış Direnci | 350 ± 3.5 Ω / 350 ± 3 Ω |
| İzolasyon Direnci (@50 V) | ≥ 5000 MΩ |
| Kompanzasyon Sıcaklığı | −10 … +40 °C |
| Çalışma Sıcaklığı | −35 … +65 °C |
| Koruma Sınıfı | IP68 |
| Malzeme | Nikel kaplamalı alaşımlı çelik |
| Bağlantı Diş Ölçüsü (M) | 0.5–2 t: M14 × 2 |
| Kablo | 6 damarlı, ekranlı; Ø5.6 mm; standart uzunluk 5 m (sense hatlı) |
| Kablo Bağlantı Renkleri (6 telli) | Renk |
|---|---|
| Input / Excitation (+) | Yeşil (Green) |
| Input / Excitation (−) | Siyah (Black) |
| Sense (+) | Sarı (Yellow) |
| Sense (−) | Mavi (Blue) |
| Signal / Output (+) | Beyaz (White) |
| Signal / Output (−) | Kırmızı (Red) |
| Shield | Şeffaf (Transparent) |
Sıkça Sorulan Sorular (Zemic HM2D4 – 0.5–2 t)
HM2D4 hangi uygulamalar için uygundur?
Disk (spoke) tip yapısı sayesinde araç kantarları, hopper/silo tartımları, platform kantarları ve test/dinamometre düzeneklerinde çekme-basma ekseninde yüksek stabilite sunar.
Doğruluk sınıfı nedir? Yasal metroloji için kullanılabilir mi?
Bu varyant C3 sınıfıdır. Datasheette OIML sertifikasyonu belirtilmemiştir; yasal metroloji gereken projelerde onaylı gösterge/sistem ve uygun belge gereksinimlerini ayrıca doğrulayın.
Nominal çıkış ve besleme değerleri nedir?
Nominal çıkış 2.0 ± 0.02 mV/V. Önerilen besleme 5–12 V DC, maksimum 18 V DC.
Kapasite seçenekleri neler?
Bu sayfa 0.5 t, 1 t ve 2 t varyantlarını kapsar. Seride ayrıca 5 t, 10 t (C3), 20 t (G1) ve 50 t (G3) seçenekleri bulunur.
Hata ve sıcaklık performansı?
C3 için birleşik hata ≤ ±0.020 %FS, 30 dk creep ≤ ±0.016 %FS, ZTC ≤ ±0.019 %FS/10°C, STC ≤ ±0.011 %FS/10°C.
Aşırı yük dayanımı nedir?
Emniyetli aşırı yük %150 FS, nihai aşırı yük %300 FS.
Sıcaklık ve koruma sınıfı?
Kompanzasyon −10…+40 °C, çalışma −35…+65 °C. Sızdırmazlık IP68; gövde nikel kaplamalı alaşımlı çelik.
Kablolama ve renk kodları nasıldır?
6 telli ekranlı kablo (sense hatlı): Exc+ Yeşil, Exc− Siyah, Sense+ Sarı, Sense− Mavi, Sig+ Beyaz, Sig− Kırmızı, shield şeffaf ve elemana bağlı değildir. Sense hatları uzun kablolarda gerilim düşümünü kompanze eder.
Mekanik bağlantı ölçüsü nedir?
0.5–2 t için üst/alt bağlantı dişi M14 × 2. Montaj yüzeylerinin düz ve rijit olmasına, yük ekseninin hizalanmasına dikkat edin; yan yük ve momentleri sınırlandırın.
Giriş/çıkış dirençleri ve izolasyon?
Giriş 350 ± 3.5 Ω, çıkış 350 ± 3 Ω, izolasyon ≥ 5000 MΩ (50 VDC).
IP68 ile yıkama veya dış ortamda kullanım uygun mu?
IP68 sürekli dış ortama ve geçici su temasına uygundur. Basınçlı yıkamada konektör/kablo girişine doğrudan jet uygulamamaya, kabloya drip loop ve uygun sızdırmazlık vermeye özen gösterin.
