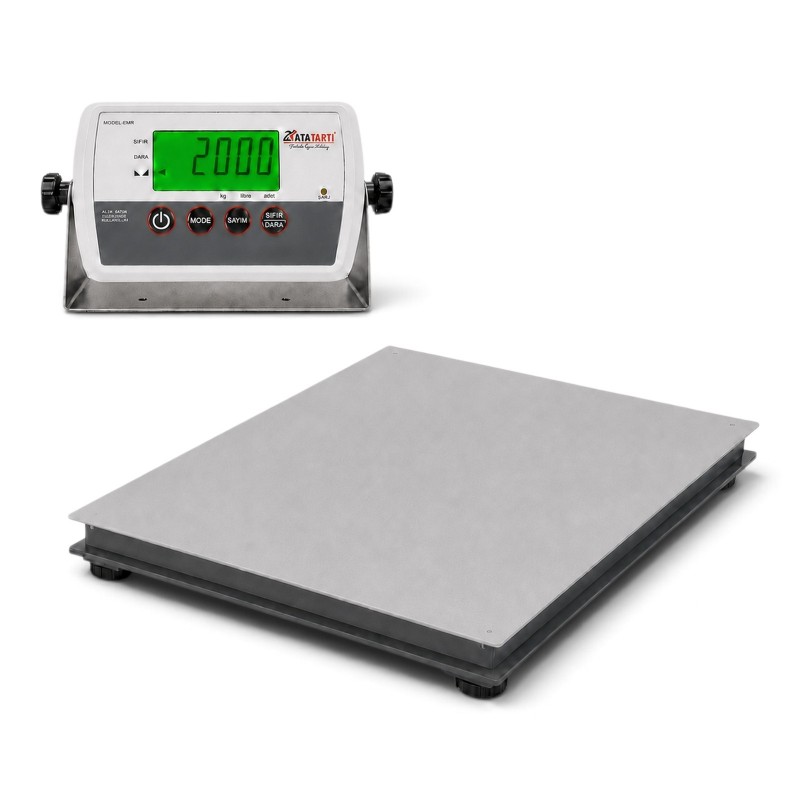

Ata-EMR Elektronik Kantar 120×120 cm – 2000 kg

Ata-EMR Elektronik Kantar 120×120 cm – 2000 kg; paletli ürün, kare üretim kasası, metal sepet, proses kabı, sanayi çuvalı ve geniş tabanlı yüklerin işletme içi kontrol tartımları için geliştirilmiş bir yer kantarıdır. Model, 2000 kg maksimum kapasite, 1000 g gerçek taksimat ve 20 kg minimum tartım değeri sunar.

120×120 cm ölçüsündeki 1,44 m² kare platform; 80×120 cm Euro palet, 100×120 cm endüstriyel palet, 120×120 cm kare palet ve geniş tabanlı yüklerin dengeli biçimde konumlandırılmasına yardımcı olur. Boyalı gövde; 40×60×2 mm profil konstrüksiyon, 3 mm sac kaplama, dört adet IP67 korumalı çelik alaşımlı lama tipi load cell, Junction Box ve arka aydınlatmalı Ata-EMR-LCD indikatörle tamamlanır. Standart model kontrol tartımlarına yöneliktir; ticari alım–satım işlemleri için uygun M onaylı konfigürasyon ayrıca hazırlanmalıdır.

Öne Çıkan Özellikler

• 2000 kg maksimum kapasite, 1000 g gerçek taksimat ve 20 kg minimum tartım değeri
• Paletler, kare kasalar ve geniş tabanlı yükler için 120×120 cm platform
• 40×60×2 mm profil konstrüksiyon ve 3 mm sac kaplama
• Dört adet IP67 korumalı çelik alaşımlı lama tipi load cell ve Junction Box
• Arka aydınlatmalı LCD ekran, şarjlı akü, tam kapasite dara ve basit sayım

• Standart Ata-EMR modeli OIML onaysızdır; ticari alım–satım yerine işletme içi kontrol ve proses tartımlarında kullanılmalıdır.
• M onaylı konfigürasyon; kapasite, taksimat, indikatör, load cell ve kullanım amacına göre ayrıca hazırlanır.
• RS232, harici gösterge ve yazıcı gibi bağlantılar standart donanıma dahil değildir.

Ata-EMR 120×120 cm Elektronik Kantarın Kullanım Alanları

Bu model, yük tabanı 120×120 cm platformla uyumlu olan kontrol ve proses tartımlarına yöneliktir. Kare tartım yüzeyi; paletlerin, geniş üretim kasalarının, metal sepetlerin, proses kaplarının, sanayi çuvallarının ve makine parçalarının dört yönde dengeli biçimde konumlandırılmasını kolaylaştırır.

• 80×120 cm Euro palet ve 100×120 cm endüstriyel palet üzerindeki ürünlerin tartımı
• 120×120 cm kare palet, üretim kasası, metal sepet ve taşıma kapları
• Sanayi çuvalları, hacimli koliler ve ambalaj gruplarının sevkiyat öncesi kontrolü
• Makine parçaları, kalıplar, metal ürünler ve yoğun üretim hammaddeleri
• Depo giriş–çıkış, stok kontrolü ve üretim süreci tartımları

120×120 cm Kare Platform Hangi Yüklere Uygundur?

1,44 m² tartım yüzeyi; tabanı 120×120 cm sınırları içinde kalan palet, kasa, sepet, kap, makine parçası ve ambalaj grupları için uygundur. Kare biçim, genişliği ve uzunluğu birbirine yakın yüklerin farklı yönlerde yerleştirilmesini kolaylaştırır. Yükün bütün taşıyıcı noktaları yüzeyde kalmalı ve ağırlık merkezi mümkün olduğunca platformun orta bölümünde tutulmalıdır.

120×120 cm platform, 100×100 cm modele göre 0,44 m² ve yüzde 44; 100×120 cm modele göre ise 0,24 m² ve yüzde 20 daha geniş tartım alanı sunar. 100×150 cm platformun toplam yüzey alanı 0,06 m² daha büyük olmasına rağmen 120×120 cm model, kısa kenarda 20 cm daha fazla genişlik sağlar. Bu nedenle uzun platform ile kare platform arasındaki seçim, yalnızca yüzey alanına değil yükün taban biçimine göre yapılmalıdır.

80×120 cm Euro palet, 120 cm yönünde platform uzunluğunu tamamen doldurur; 80 cm yönünde ise toplam 40 cm yerleşim payı bırakır. 100×120 cm endüstriyel palet, 120 cm yönünde platformla aynı ölçüdedir ve diğer yönde toplam 20 cm yerleşim payına sahiptir. Palet dikkatle ortalanmalı, altındaki bütün takoz ve kızaklar platform tarafından desteklenmelidir.

120×120 cm kare palet platformla aynı dış ölçüye sahiptir ve kenarlarda yerleşim payı bırakmaz. Bu nedenle palet kontrollü biçimde ortalanmalı, hiçbir taşıyıcı noktası yüzey dışına taşmamalı ve duvar, raf, forklift çatalı veya çevredeki başka bir yüzeyden destek almamalıdır.

Kare Paletler, Boyalı Gövde ve Dört Noktadan Yük Algılama

Profil konstrüksiyon ve sac kaplamadan oluşan mekanik yapı, yükün platform üzerine dengeli biçimde aktarılmasını destekler. Platformun dört noktasında bulunan lama tipi load cell sinyalleri Junction Box içinde birleştirilerek indikatöre iletilir. Doğru sonuç için kantar düz ve yük altında esnemeyen bir zemine kurulmalı, ayaklar zemine tam oturmalı ve yük çevredeki başka bir yüzeyden destek almamalıdır.

IP67 koruma sınıfı load cell bileşenlerine aittir; boyalı platformun, Junction Box’ın veya LCD indikatörün basınçlı suyla yıkanabileceği anlamına gelmez. Yüklerin yüksekten bırakılması, platform üzerinde sürüklenmesi ya da forklift ve transpalet çatallarının yüzeye veya şasiye çarpması mekanik sisteme zarar verebilir.

İndikatör, Akü ve Bağlantı Seçenekleri

Ata-EMR-LCD indikatörün 22 mm rakam yüksekliğine sahip arka aydınlatmalı ekranı, tartım sonucunun farklı ışık koşullarında okunmasını kolaylaştırır. Dara işlevi palet, kasa veya ambalaj ağırlığının ekrandan düşülmesini; basit sayım ise birim ağırlıkları birbirine yakın parçaların yaklaşık adet kontrolünü sağlar.

Palet Yükleme, Ağırlık Dağılımı ve Dara Kullanımı

Forkliftle taşınan palet veya yük, çatallar platforma temas ettirilmeden kontrollü biçimde bırakılmalıdır. Transpaletle doğrudan çıkış planlanıyorsa yaklaşma alanı, platform yüksekliği ve ihtiyaç duyulabilecek rampa veya gömme montaj sipariş öncesinde değerlendirilmelidir. Dara alınan palet, kasa veya ambalaj ile ürünün toplam brüt ağırlığı 2000 kg sınırı içinde kalmalıdır. Küçük temas yüzeyli veya yoğun yüklerde noktasal yük dağılımı uygulamaya göre ayrıca değerlendirilmelidir.

Şarjlı Kullanım ve Veri Aktarımı

İndikatör adaptörle veya dahili şarjlı aküyle çalışabilir. Yaklaşık çalışma süresi; akünün durumu, ekran aydınlatması, ortam sıcaklığı ve kullanım yoğunluğuna göre değişir. RS232, harici gösterge ve yazıcı bağlantıları standart pakete dahil değildir; veri aktarımı ve ikinci ekran ihtiyacına göre sipariş aşamasında hazırlanabilir.

Doğru Kullanım ve Bakım

• Kantarı düz, sağlam, titreşimsiz ve yük altında esnemeyen bir zemine yerleştirin.
• Palet veya yükün bütün taşıyıcı noktalarının platform tarafından desteklendiğini kontrol edin.
• Yükün ağırlık merkezini platformun orta bölümünde tutun ve ağırlığı dört köşeye dengeli dağıtın.
• Yükün duvar, raf, taşıma ekipmanı veya çevredeki başka bir yüzeye temas etmesini önleyin.
• Forklift ya da transpalet çatallarını platforma ve kantar şasisine çarptırmayın.
• Yükleri yüzey üzerinde sürüklemeyin, yüksekten bırakmayın ve toplam brüt ağırlığı aşmayın.
• LCD indikatörü, Junction Box’ı, adaptörü ve bağlantı noktalarını doğrudan suya maruz bırakmayın.
• Aküyü uzun süre tamamen boş bırakmayın ve yalnızca uygun adaptörü kullanın.
