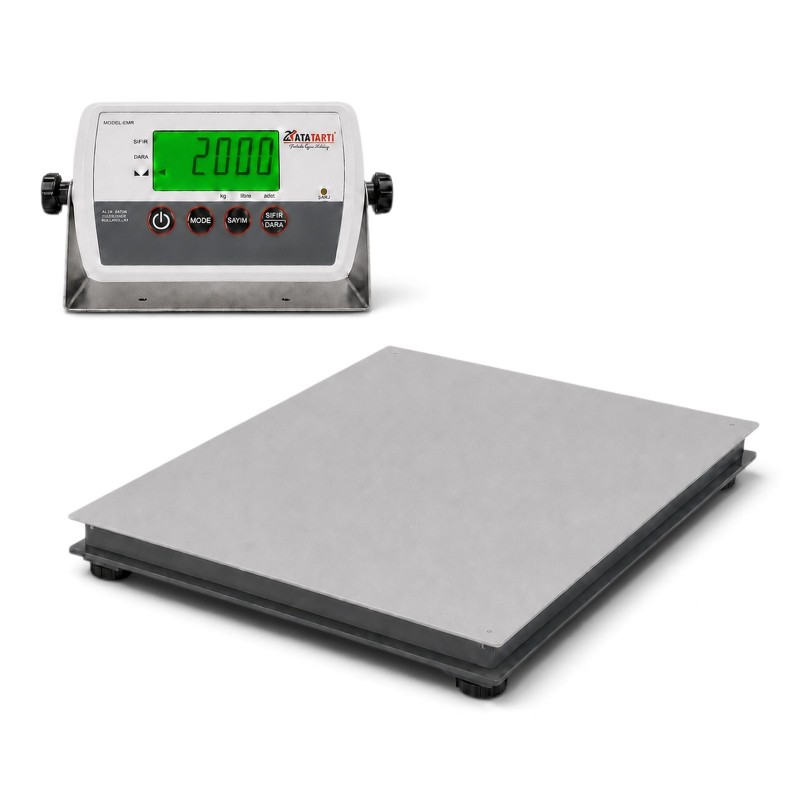

Ata-EMR Elektronik Kantar 120×200 cm – 2000 kg

Ata-EMR Elektronik Kantar 120×200 cm – 2000 kg; paletli ürün, uzun üretim kasası, metal sepet, proses kabı, sanayi çuvalı, hacimli koli grubu ve makine parçalarının işletme içi kontrol tartımları için geliştirilmiş bir yer kantarıdır. Model, 2000 kg maksimum kapasite, 1000 g gerçek taksimat ve 20 kg minimum tartım değeri sunar.

120×200 cm ölçüsündeki 2,40 m² platform; 80×120 cm Euro palet, 100×120 cm endüstriyel palet, 120×120 cm kare palet, 120×150 cm palet ve uzun tabanlı yüklerin dengeli biçimde konumlandırılmasına yardımcı olur. Uygun yönde yerleştirilen iki Euro palet de toplam brüt ağırlık ve yük dağılımı kontrol edilerek aynı platform üzerinde tartılabilir. Boyalı gövde; 40×60×2 mm profil konstrüksiyon, 3 mm sac kaplama, dört adet IP67 korumalı çelik alaşımlı lama tipi load cell, Junction Box ve arka aydınlatmalı Ata-EMR-LCD indikatörle tamamlanır. Standart model kontrol tartımlarına yöneliktir; ticari alım–satım işlemleri için uygun M onaylı konfigürasyon ayrıca hazırlanmalıdır.

Öne Çıkan Özellikler

• 2000 kg maksimum kapasite, 1000 g gerçek taksimat ve 20 kg minimum tartım değeri
• Paletler, uzun kasalar ve hacimli yükler için 120×200 cm platform
• 40×60×2 mm profil konstrüksiyon ve 3 mm sac kaplama
• Dört adet IP67 korumalı çelik alaşımlı lama tipi load cell ve Junction Box
• Arka aydınlatmalı LCD ekran, şarjlı akü, tam kapasite dara ve basit sayım

• Standart Ata-EMR modeli OIML onaysızdır; ticari alım–satım yerine işletme içi kontrol ve proses tartımlarında kullanılmalıdır.
• M onaylı konfigürasyon; kapasite, taksimat, indikatör, load cell ve kullanım amacına göre ayrıca hazırlanır.
• RS232, harici gösterge ve yazıcı gibi bağlantılar standart donanıma dahil değildir.

Ata-EMR 120×200 cm Elektronik Kantarın Kullanım Alanları

Bu model, yük tabanı 120×200 cm platformla uyumlu olan kontrol ve proses tartımlarına yöneliktir. Uzun tartım yüzeyi; standart paletlerin, birden fazla ambalaj grubunun, uzun üretim kasalarının, metal sepetlerin, proses kaplarının, sanayi çuvallarının, makine parçalarının ve hacimli yüklerin dengeli biçimde konumlandırılmasını kolaylaştırır.

• 80×120 cm Euro palet ve 100×120 cm endüstriyel palet üzerindeki ürünlerin tartımı
• Uygun yönde konumlandırılmış iki Euro paletli yük grubunun birlikte kontrolü
• 120×120 ve 120×150 cm palet, uzun üretim kasası, metal sepet ve taşıma kapları
• Sanayi çuvalları, hacimli koliler ve ambalaj gruplarının sevkiyat öncesi tartımı
• Makine parçaları, kalıplar, metal ürünler ve yoğun üretim hammaddeleri
• Depo giriş–çıkış, stok kontrolü ve üretim süreci tartımları

120×200 cm Uzun Platform Hangi Yüklere Uygundur?

2,40 m² tartım yüzeyi; tabanı 120×200 cm sınırları içinde kalan palet, kasa, sepet, proses kabı, makine parçası ve ambalaj grupları için uygundur. Platformun 120 cm genişliği standart ve kare paletleri, 200 cm uzunluğu ise uzun kasaları veya aynı tartımda birlikte kontrol edilecek birden fazla yükü destekler. Yükün bütün taşıyıcı noktaları yüzeyde kalmalı ve birleşik ağırlık merkezi mümkün olduğunca platformun orta bölümünde tutulmalıdır.

120×200 cm platform, 120×150 cm modele göre 0,60 m² ve yaklaşık yüzde 33; 120×120 cm modele göre ise 0,96 m² ve yaklaşık yüzde 67 daha geniş tartım alanı sunar. 120×150 cm model birçok standart palet ve geniş kasa için yeterliyken 120×200 cm model, daha uzun yüklerde veya birden fazla ambalajın aynı anda yerleştirilmesinde ilave alan oluşturur. Platform seçimi yalnızca kapasiteye değil, yükün taban ölçüsüne, taşıyıcı noktalarına ve yükleme yöntemine göre yapılmalıdır.

Tek bir 80×120 cm Euro palet ortalandığında platformun 120 cm yönünde toplam 40 cm, 200 cm yönünde toplam 80 cm yerleşim payı kalır. Bu, paletin iki yanında yaklaşık 20’şer cm ve iki ucunda yaklaşık 40’ar cm boşluk anlamına gelir. Paletin 120 cm kenarı platformun enine, 80 cm kenarı ise boyuna gelecek biçimde çevrildiğinde iki Euro palet toplam 120×160 cm alan kaplar ve platformun 200 cm uzunluğu içinde toplam 40 cm yerleşim payı bırakır.

İki Euro palet birlikte tartılacaksa platform genişliği tamamen kullanılacağından paletler kontrollü biçimde yerleştirilmeli, aralarındaki boşluk ile platform uçlarında kalan pay dengeli dağıtılmalıdır. Her iki paletin bütün takoz ve kızakları yüzey üzerinde kalmalı, yükler dışarıdaki başka bir noktadan destek almamalı ve paletlerle ürünlerin toplam brüt ağırlığı 2000 kg sınırını aşmamalıdır.

100×120 cm endüstriyel palet, ortalandığında platformun genişliğinde toplam 20 cm ve uzunluğunda toplam 80 cm yerleşim payına sahiptir. 120×120 cm kare palet platformun genişliğini tamamen doldurur ve uzunluk yönünde toplam 80 cm; 120×150 cm palet ise uzunluk yönünde toplam 50 cm pay bırakır. Dış ölçüsü 120×200 cm olan bir yük platformla aynı ölçüdedir; kenarlarda pay bırakmadığı için dikkatle ortalanmalı ve bütün taşıyıcı noktaları yüzey üzerinde kalmalıdır.

Uzun Yükler, Boyalı Gövde ve Dört Noktadan Yük Algılama

Profil konstrüksiyon ve sac kaplamadan oluşan mekanik yapı, yükün platform üzerine dengeli biçimde aktarılmasını destekler. Platformun dört noktasında bulunan lama tipi load cell sinyalleri Junction Box içinde birleştirilerek indikatöre iletilir. Doğru sonuç için kantar düz ve yük altında esnemeyen bir zemine kurulmalı, ayaklar zemine tam oturmalı ve yük çevredeki başka bir yüzeyden destek almamalıdır.

Uzun yüklerde veya birden fazla paletin birlikte tartılmasında toplam ağırlığın yalnızca platformun bir ucunda toplanmamasına dikkat edilmelidir. Yüklerin ağırlık merkezi orta bölüme yaklaştırılmalı ve noktasal yükler mümkün olduğunca geniş bir alana dağıtılmalıdır. Platform ölçüsünün büyük olması kantarın 2000 kg kapasitesini artırmaz.

IP67 koruma sınıfı load cell bileşenlerine aittir; boyalı platformun, Junction Box’ın veya LCD indikatörün basınçlı suyla yıkanabileceği anlamına gelmez. Yüklerin yüksekten bırakılması, platform üzerinde sürüklenmesi ya da forklift ve transpalet çatallarının yüzeye veya şasiye çarpması mekanik sisteme zarar verebilir.

İndikatör, Akü ve Bağlantı Seçenekleri

Ata-EMR-LCD indikatörün 22 mm rakam yüksekliğine sahip arka aydınlatmalı ekranı, tartım sonucunun farklı ışık koşullarında okunmasını kolaylaştırır. Dara işlevi palet, kasa veya ambalaj ağırlığının ekrandan düşülmesini; basit sayım ise birim ağırlıkları birbirine yakın parçaların yaklaşık adet kontrolünü sağlar.

Palet Yükleme, Ağırlık Dağılımı ve Dara Kullanımı

Forkliftle taşınan palet veya yük, çatallar platforma temas ettirilmeden kontrollü biçimde bırakılmalıdır. İki palet birlikte tartılacaksa yüklerin birleşik ağırlık merkezi platformun orta bölümüne yaklaştırılmalıdır. Transpaletle doğrudan çıkış planlanıyorsa yaklaşma alanı, platform yüksekliği ve ihtiyaç duyulabilecek rampa veya gömme montaj sipariş öncesinde değerlendirilmelidir. Dara alınan palet, kasa veya ambalajlarla ürünlerin toplam brüt ağırlığı 2000 kg sınırı içinde kalmalıdır.

Şarjlı Kullanım ve Veri Aktarımı

İndikatör adaptörle veya dahili şarjlı aküyle çalışabilir. Yaklaşık çalışma süresi; akünün durumu, ekran aydınlatması, ortam sıcaklığı ve kullanım yoğunluğuna göre değişir. RS232, harici gösterge ve yazıcı bağlantıları standart pakete dahil değildir; veri aktarımı ve ikinci ekran ihtiyacına göre sipariş aşamasında hazırlanabilir.

Doğru Kullanım ve Bakım

• Kantarı düz, sağlam, titreşimsiz ve yük altında esnemeyen bir zemine yerleştirin.
• Palet veya yükün bütün taşıyıcı noktalarının platform tarafından desteklendiğini kontrol edin.
• Tek veya birden fazla yükün birleşik ağırlık merkezini platformun orta bölümünde tutun.
• Yükün duvar, raf, taşıma ekipmanı veya çevredeki başka bir yüzeye temas etmesini önleyin.
• Forklift ya da transpalet çatallarını platforma ve kantar şasisine çarptırmayın.
• Yükleri yüzey üzerinde sürüklemeyin, yüksekten bırakmayın ve toplam brüt ağırlığı aşmayın.
• LCD indikatörü, Junction Box’ı, adaptörü ve bağlantı noktalarını doğrudan suya maruz bırakmayın.
• Aküyü uzun süre tamamen boş bırakmayın ve yalnızca uygun adaptörü kullanın.
