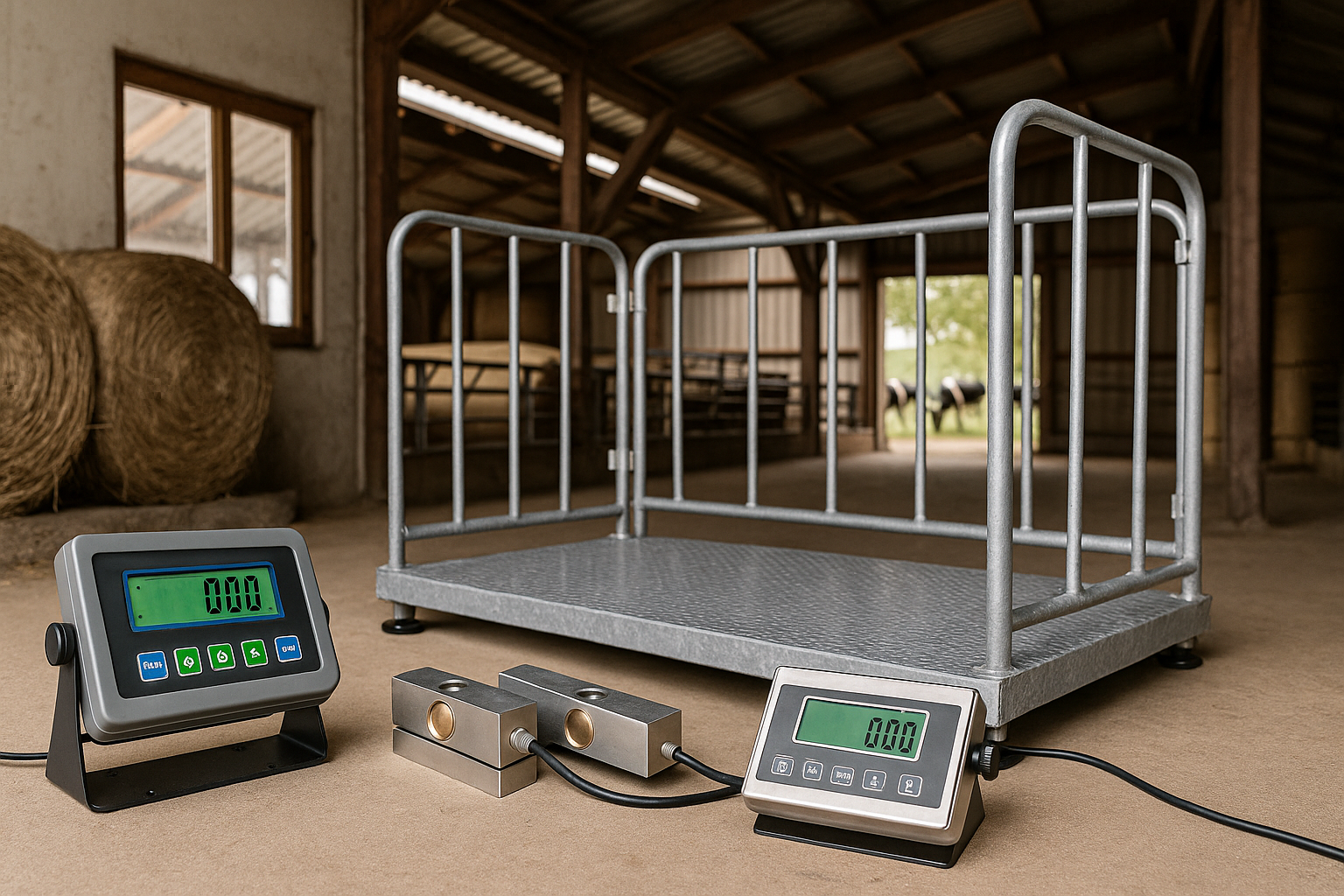

Hayvan Kantarı Yapımı: Malzeme, Tasarım ve Elektronik Bileşenler Rehberi

“Hayvan kantarı yapımı” denince çoğu kişi işi sadece platform demiri ve üstüne sac kaplamak gibi düşünür. Oysa sahada sonucu belirleyen şey; mekanik tasarım (şase rijitliği, yük aktarımı, darbe yönetimi) ile elektronik bileşenlerin (loadcell, indikatör, kablolama ve kalibrasyon) birbirine doğru uyarlanmasıdır. Bu rehber; “hayvan kantarı nasıl yapılır” sorusuna, ürün satışı gibi değil, kurulum mantığını öğreterek cevap verir.

Amacımız şu: İster sıfırdan kurulum yap, ister mevcut kantarı iyileştir; doğru loadcell seçimi, doğru indikatör ve doğru montaj ile stabil, tekrarlanabilir ve güvenilir tartım elde et. Yazı boyunca “loadcell indikatör uyumu”, “tartım seti mantığı” ve “hayvan kantarında hatayı büyüten tasarım yanlışları” gibi kritik başlıklara net şekilde değineceğim.

Hayvan Kantarı Yapımında Temel Mantık: Yük Nereden Nereye Gidiyor?

Hayvan kantarında tartım doğruluğu, hayvanın hareketi yüzünden zaten zor bir iş gibi görünür. Ama çoğu sorun hareketten değil; yükün loadcell’e düzgün aktarılmamasından çıkar. Basit bir kontrol cümlesi: “Hayvanın ağırlığı platformdan şaseye, şaseden loadcell’e, loadcell’den indikatöre doğru ve kayıpsız gidiyor mu?”

• ✔ Platform/şase yeterince rijit değilse yük dağılır, ölçüm “oynar”.
• ✔ Loadcell montajı hatalıysa sensör eksen dışı zorlanır, hata büyür.
• ✔ Kablo/ekleme kötü ise sinyal kirlenir, ekranda stabil değer tutmaz.
• ✔ İndikatör filtresi ve stabil ayarları doğru değilse tartım geç oturur veya yanlış kilitlenir.

1) Mekanik Tasarım: Şase Rijitliği ve Burulma (Twist) Kontrolü

Hayvan kantarlarında en sık görülen sorun; platformun bir köşeye basınca “burulması” ve yükün sensörlere eşit dağılmamasıdır. Burulma arttıkça köşe hatası artar. Bu nedenle şase kurgusunda: çapraz kuşaklar, doğru profil seçimi ve yükün merkezlenmesi kritik olur. Eğer hayvanın platform üzerinde dönmesi bekleniyorsa, şaseyi “tek yönde güçlü” değil, her yönde dengeli tasarlamak gerekir.

2) Loadcell Seçimi: Lama Tipi (Shear Beam) Ne Zaman Doğru Tercih?

“Loadcell” seçerken yalnız kapasiteye bakmak yetmez. Hayvan kantarında darbe, titreşim ve yan yükler fazladır. Bu yüzden sahada çok tercih edilen çözümlerden biri lama tipi loadcell (shear beam) yapısıdır. Doğru montaj ile hem dayanım hem de stabilite açısından başarılı sonuç verir.

Loadcell seçerken pratik kontrol listesi:

• ✔ Kapasite payı: Maksimum canlı ağırlığa sadece “eşit” seçme; dinamik darbeyi de düşün.
• ✔ Montaj tipi: Şase tasarımın ile loadcell montaj geometrisi uyumlu olmalı.
• ✔ Koruma seviyesi: Ahır ortamında toz, nem, yıkama etkisi beklenir; buna göre seçim yapılmalı.
• ✔ Kablo ve ek yeri: Sinyal hattı korunmalı, ekleme yapılacaksa doğru kutulama şart.

Lama tipi loadcell mantığını ve seçim parametrelerini daha yakından incelemek istersen: lama tipi loadcell (shear beam) sayfasına buradan ulaşabilirsin.

3) İndikatör Seçimi: Loadcell ile Uyum, Filtre ve Stabil Tartım

“Tartım indikatörü” seçimi, hayvan kantarında çoğu zaman göz ardı edilir. Oysa hareketli yükte, indikatörün dijital filtreleri, stabil yakalama davranışı ve kalibrasyon menüsü işin kalitesini belirler. Yanlış indikatör seçimi; doğru loadcell bile olsa “değer tutmuyor” şikayetini doğurur.

• ✔ Loadcell kapasite ve mV/V değerleriyle uyum
• ✔ Stabil yakalama ve filtre ayarlarının sahaya uygun olması
• ✔ Zero takip ve dara davranışının anlaşılır olması
• ✔ Servis/ayar tarafında erişilebilir menü ve doğru kalibrasyon akışı

İndikatörleri karşılaştırmak ve hangi tip kurulumda neye dikkat edeceğini görmek için: tartım indikatörleri sayfası iyi bir başlangıç olur.

Kablolama, Bağlantı Kutusu ve Topraklama: Sinyal Temizliği Olmadan Stabil Tartım Olmaz

“Değer zıplıyor” şikayetinin büyük kısmı kablo düzeni ve bağlantı kalitesi kaynaklıdır. Loadcell sinyali düşük seviyeli bir ölçüm sinyalidir; kötü ek, gevşek klemens, nemli bağlantı kutusu ve uygunsuz hat çekimi sinyali bozabilir.

• ✔ Kablo ekini mümkün olduğunca azalt, ek gerekiyorsa doğru kutulama yap.
• ✔ Kablo güzergahını güç kablolarından ayrı tut (parazit riskini düşürür).
• ✔ Ahır ortamında bağlantı kutusunu su ve neme karşı korumak şarttır.
• ✔ Topraklama ve şase elektriksel sürekliliği ihmal edilmemeli.

Kalibrasyon ve Köşe Kontrolü: Kantarı “Doğru” Yapan Son Dokunuş

İyi bir hayvan kantarı; sadece “0” ve “yükte değer” göstermeyen, farklı noktalarda da tutarlı davranan kantardır. Bu yüzden kalibrasyon sonrası en kritik testlerden biri köşe kontrolüdür. Platformun farklı bölgelerine aynı yük uygulanır; değerler birbirine yakın çıkmalıdır.

Stabil Tartım İçin Pratik Ayarlar: Filtre, Stabil Yakalama, Zero Takibi

Hayvan kantarında “anlık değer” yerine “stabil yakalama” mantığı önem kazanır. İndikatör menülerinde genelde filtre ve stabil parametreleri vardır. Burada amaç; hareketli yükte okunabilir bir değer yakalarken, sistemi aşırı yavaşlatmamaktır. En doğru ayar; sahadaki gerçek kullanım senaryosunda denenerek bulunur.

Sık Yapılan Hatalar: “Kantar Kurduk Ama Tutmadı” Dedirtmeyen Kontrol Listesi

• ✔ Şaseyi zayıf bırakmak: Burulma artar, köşe hatası büyür.
• ✔ Loadcell’i eksen dışı zorlamak: Montaj geometrisi hatası uzun vadede arıza üretir.
• ✔ Kapasiteyi “fazla büyük” seçmek: Çözünürlük düşer, hassasiyet zayıflar.
• ✔ Kablolamayı gelişigüzel yapmak: Parazit artar, stabil değer tutmaz.
• ✔ Kalibrasyon ve köşe kontrolünü atlamak: “Bir yerde doğru, bir yerde yanlış” sonuç çıkar.

Bilgiyi Doğru Karara Çevir: Projeyi Netleştirmek İçin Ne Gerekir?

Hayvan kantarı projesinde “doğru kurulum” için elinde şu bilgiler net olursa karar hızlı verilir:

• ✔ Maksimum canlı ağırlık ve aynı anda platformda olabilecek hayvan sayısı
• ✔ Platform ölçüsü ve zemin koşulları (beton, toprak, eğim, drenaj)
• ✔ Kullanım tipi (sabit, mobil, yıkamalı ortam, açık alan)
• ✔ İndikatör beklentisi (stabil yakalama, veri takibi, temel fonksiyonlar)

Bu noktada parçaları tek tek toplamak yerine “uyumlu sistem” görmek istersen: tartım setleri sayfası üzerinden loadcell ve indikatör uyumunu daha rahat kurgulayabilirsin. Loadcell tarafında ise: lama tipi loadcell sayfasındaki mantık, hayvan kantarı için doğru kurulum yaklaşımını netleştirir.

Son olarak şunu net söyleyeyim: “Hayvan kantarı yapımı” işinde sonuç; marka ezberiyle değil, mekanik rijitlik + doğru loadcell + doğru indikatör + temiz sinyal + doğru kalibrasyon birleşimiyle gelir. Bu beşli doğruysa, sahada tartım oturur.

Hayvan kantarı yapımı için en kritik 3 parça nedir?

Başarıyı belirleyen üçlü: rijit şase/platform, doğru loadcell ve uyumlu tartım indikatörüdür. Şase burulması ve yanlış loadcell montajı köşe hatasını büyütür; indikatörün filtre/stabil ayarları doğru değilse değer “oturmaz”.

Hayvan kantarında lama tipi (shear beam) loadcell ne zaman tercih edilir?

Hayvan kantarı gibi darbeli ve hareketli yüklerde, doğru montaj geometrisiyle lama tipi (shear beam) loadcell sık tercih edilir. Uygun kapasite payı, doğru yataklama/bağlantı ve sağlam kablolama ile stabil ve dayanıklı sonuç verir. Detay için: lama tipi loadcell rehberi.

Loadcell kapasitesi nasıl seçilir, “fazla büyük” seçmek neden sorun olur?

Kapasite seçiminde amaç, maksimum canlı ağırlığı güvenle karşılayıp çözünürlük/hassasiyeti korumaktır. Gereksiz yüksek kapasite seçimi çoğu zaman çözünürlüğü düşürerek sayısal stabiliteyi zayıflatır. Pratik yaklaşım: en ağır senaryoyu belirleyip darbeyi de düşünerek uygun bir emniyet payı ile seçmek.

Hayvan kantarında indikatör seçerken hangi özellikler önemlidir?

Hareketli yükte iyi sonuç için indikatörde filtre, stabil yakalama, zero takibi ve anlaşılır kalibrasyon akışı önemlidir. Ayrıca loadcell ile elektriksel uyum ve sahada servis/ayar kolaylığı kritiktir. İncelemek için: tartım indikatörleri.

“Değer zıplıyor” sorunu çoğunlukla neden olur?

En yaygın sebepler: kötü kablolama/ek, nemli bağlantı kutusu, güç kablolarına yakın hat çekimi, zayıf topraklama ve platform burulmasıdır. Loadcell sinyali düşük seviyeli olduğu için bağlantı kalitesi çok belirleyicidir.

Köşe kontrolü (corner test) nedir, neden yapılmalıdır?

Köşe kontrolü, platformun farklı noktalarına aynı yük uygulanınca okumanın ne kadar tutarlı kaldığını ölçen testtir. Şase burulması veya loadcell montaj hatası varsa, kantar bir köşede “doğru”, diğer köşede “yanlış” gösterir. Kalibrasyon sonrası yapılması önerilir.

Hayvan kantarında bağlantı kutusu (junction box) şart mı?

Birden fazla loadcell kullanılan sistemlerde bağlantı kutusu, sinyal birleştirme ve dengeleme açısından pratik avantaj sağlar. Ayrıca ek yerlerinin kontrollü ve korunmuş olması, nem/toz etkisini azaltır. Sistem kurgusuna göre tercih edilir. Uyumlu set mantığı için: tartım setleri.

Hayvan kantarı yapımında en sık yapılan tasarım hataları nelerdir?

Zayıf şase ve burulma, loadcell’i eksen dışı zorlayan montaj, gereksiz yüksek kapasite seçimi, gelişi güzel kablo/ek ve köşe kontrolünü atlamak en sık görülen hatalardır. Bu hatalar stabiliteyi düşürür ve arıza riskini artırır.
