Loadcell Nedir? (Yük Hücresi) Nasıl Çalışır ve Nerelerde Kullanılır

Loadcell (yük hücresi), üzerine uygulanan kuvveti veya ağırlığı elektrik sinyaline çeviren hassas bir ölçüm sensörüdür. Terazilerden kantarlara, endüstriyel tartım sistemlerinden otomasyon hatlarına kadar birçok alanda tartımın temel bileşenidir.

Kısaca anlatmak gerekirse loadcell; “yük → elastik deformasyon → elektrik sinyali → ağırlık değeri” zinciriyle çalışır. Bu nedenle bir tartım sisteminde doğruluk, tekrar edilebilirlik ve uzun ömürlü performans; kullanılan loadcell tipine ve uygulamaya uygun seçimine doğrudan bağlıdır.

Loadcell (Yük Hücresi) Ne İşe Yarar?

Loadcell’in temel görevi, bir sistem üzerine binen yükü ölçülebilir ve yorumlanabilir bir sinyale dönüştürmektir. Bu sayede tartım cihazı, gerçek ağırlığı stabil şekilde okur ve süreçler güvenilir hale gelir.

• ✔ Teraziler ve basküller doğru ağırlık gösterebilir.
• ✔ Endüstriyel proseslerde dolum/dozajlama yapılabilir.
• ✔ Üretim hatlarında kalite kontrol süreçleri hızlanır.
• ✔ Depo ve lojistikte yük takibi ve kayıt altına alma kolaylaşır.

Kısacası, gösterge (indikatör) ve mekanik yapı ne kadar iyi olursa olsun, loadcell doğru seçilmezse sistem verimli çalışmaz.

Loadcell (yük hücresi), en basit haliyle kuvveti/ağırlığı elektrik sinyaline çeviren sensördür; ancak pratikte yalnızca “tartım” için kullanılmaz. Doğru seçildiğinde; yük izleme, aşırı yük uyarısı, proses kontrol ve otomasyon uygulamalarında da kritik rol oynar. Örneğin bir üretim hattında dolum kontrolü, bir depoda palet tartımı veya bir silo sisteminde seviye/tonaj takibi gibi senaryolarda loadcell, karar veren ana ölçüm bileşenidir.

Burada önemli nokta şudur: “Loadcell nedir?” sorusu çoğu zaman tek bir ihtiyacı anlatmaz. Kimi kullanıcı sadece doğru tartım yapmak ister, kimi kullanıcı hatalı dolumu yakalamayı hedefler, kimi ise sahadaki yük değişimini kayıt altına almak ister. Bu yüzden loadcell seçimi, kullanım yeri + kapasite + montaj tipi + çevresel koşullar birlikte düşünülerek yapılmalıdır.

Loadcell Nasıl Çalışır? (Basit Teknik Mantık)

Birçok loadcell, strain gauge (gerinim ölçer) teknolojisine dayanır. Yük bindiğinde metal gövdede mikron seviyesinde elastik bir deformasyon oluşur. Strain gauge’ler bu değişimi algılar ve elektrik direncindeki değişimi milivolt (mV) seviyesinde bir sinyale çevirir.

Tartım indikatörü bu sinyali işleyerek kg / g cinsinden bir ağırlık değeri üretir. Bu yüzden loadcell seçiminde kapasite, hassasiyet, ortam koşulları ve montaj kalitesi birlikte değerlendirilmelidir.

Loadcell’in çalışma mantığı, gövdeye uygulanan kuvvetle birlikte içindeki gerinim ölçerlerin (strain gauge) çok küçük bir deformasyonu algılamasına dayanır. Bu deformasyon, elektriksel direnci değiştirir; değişen direnç de çoğunlukla Wheatstone köprüsü üzerinden ölçülebilir bir sinyale dönüştürülür. Son aşamada ise bu analog sinyal, tartım indikatörü veya kontrol kartı tarafından işlenerek “kg” gibi okunabilir bir değere çevrilir.

Bu yüzden aynı kapasitede iki farklı çözüm arasında bile performans farkı oluşabilir: Sinyal kararlılığı, kablolama kalitesi, montaj geometrisi, titreşim ve sıcaklık değişimleri gibi etkenler ölçümün stabilitesini doğrudan etkiler. Doğru kurulum + doğru kombinasyon (sensör + gösterge/indikatör) çoğu zaman “markadan” daha belirleyici olur.

Loadcell Çeşitleri Nelerdir? (En Yaygın Tipler)

Tek Nokta Loadcell

Tek nokta loadcell genellikle masaüstü terazilerde ve kompakt tartım uygulamalarında kullanılır. Platform tek merkezden desteklenir. Perakende, paketleme ve küçük işletme tartımlarında pratik bir çözümdür.

Lama Tipi Loadcell (Shear Beam)

Lama tipi (shear beam) loadcell, endüstriyel platform basküllerinde en çok karşılaşılan çözümlerden biridir. Dengeli yük dağılımı, stabil okuma ve uzun süreli kullanım avantajı sağlar.

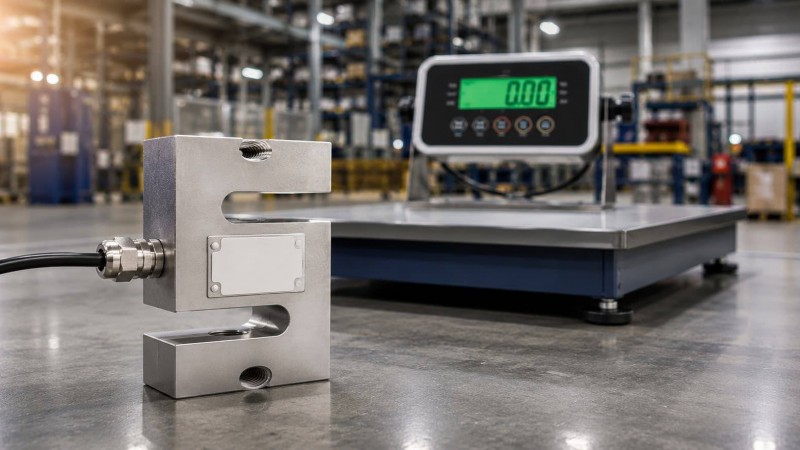

S Tipi Loadcell (Askıda Tartım / Kuvvet Ölçümü)

S tipi loadcell, hem çekme hem basma kuvvetini ölçebilen bir yapıya sahiptir. Askılı tartım, kuvvet test sistemleri ve endüstriyel otomasyon uygulamalarında sık tercih edilir.

Kolon Tipi Loadcell (Column Type)

Kolon tipi loadcell, yüksek tonajlı uygulamalar için geliştirilmiştir. Tır kantarları, silo ve tank tartım sistemleri gibi ağır sanayide öne çıkar.

Basınç Tipi Loadcell (Compression)

Basınç tipi loadcell, yükün doğrudan basma kuvveti olarak ölçüldüğü sistemlerde kullanılır. Statik yük ölçümleri, tank-silo uygulamaları ve büyük platform sistemlerinde tercih edilir.

Loadcell Nerelerde Kullanılır? (Kullanım Alanları)

Loadcell teknolojisi, tartım ve kuvvet ölçümünün gerekli olduğu birçok alanda kullanılır:

• ✔ Elektronik terazi ve basküller
• ✔ Yer kantarları, tır ve kamyon kantarları
• ✔ Hayvan kantarları
• ✔ Tank & silo tartım sistemleri
• ✔ Dolum, paketleme ve otomasyon hatları
• ✔ Kuvvet ve gerilme test sistemleri

Çoklu loadcell kullanılan sistemlerde, sinyal dengelemesi ve doğru bağlantı tasarımı kritik hale gelir. Bu noktada toplama kutuları ve tartım setleri doğru kurgulanmalıdır.

Uygulamaya Göre Doğru Loadcell Seçimi Neden Önemlidir?

Loadcell kullanım alanı genişledikçe “tek bir sensör her işi görür” yaklaşımı zayıflar. Örneğin tek nokta (single point) sensörler küçük platformlarda pratik bir çözümken; depo–üretim tarafında lama tip (shear beam) veya ağır yük uygulamalarında kolon tip (column type) çözümler daha stabil sonuç verir. Askıda tartım ve kuvvet ölçümünde ise S tipi modeller tercih edilir.

Bu sayfada hedefimiz, önce ihtiyacı netleştirmek: tartım mı yapıyorsun, askıda yük mü ölçüyorsun, basınç/kompresyon mu izliyorsun, yoksa birden fazla sensörü tek sistemde mi topluyorsun? İhtiyaç netleşince doğru kategoriye geçmek hem ürün seçim süresini kısaltır hem de yanlış yatırım riskini düşürür.

Loadcell Toplama Kutusu ve Tartım Setleri Neden Önemlidir?

Bir platformda birden fazla loadcell kullanıldığında, her sensörden gelen sinyalin dengelenmesi gerekir. Bu işlem çoğunlukla loadcell toplama kutuları üzerinden yapılır. Dengeleme sağlandığında ölçüm sapmaları azalır ve sistem daha stabil çalışır.

Endüstriyel çözümlerde loadcell; indikatör, kablolama ve toplama kutusuyla birlikte bir sistem olarak düşünülmelidir. Bu yaklaşım, hem doğru kurulumu hem de sürdürülebilir performansı kolaylaştırır.

Not: Endüstriyel tartım projelerinde loadcell tek başına değerlendirilmez. Çoğu uygulamada toplama kutusu (birden fazla sensörün sinyalini birleştirmek için) ve tartım indikatörü (okuma, kayıt ve kontrol için) birlikte seçilir. Bu yüzden aşağıdaki kategoriler, ihtiyacına göre doğru parçayı hızlıca bulman için kısa bir “geçiş noktası” gibi düşünülebilir.

Doğru Loadcell Seçimi Nasıl Yapılır?

Loadcell seçerken sadece kapasiteye bakmak yeterli değildir. Uygulamanın çalışma şekli ve ortam koşulları doğru belirlenmelidir. Genel olarak şu kriterleri birlikte düşünmek gerekir:

• ✔ Maksimum yük kapasitesi ve güvenlik payı
• ✔ Hassasiyet ve çözünürlük ihtiyacı
• ✔ Ortam koşulları (toz, nem, ıslak hat, titreşim)
• ✔ Montaj şekli ve mekanik yapı
• ✔ Kullanım sıklığı ve darbe riski
• ✔ Kalibrasyon ve servis erişimi

Yanlış seçilen loadcell; kararsız okuma, ölçüm sapması ve erken arıza gibi problemlere yol açabilir. Bu yüzden seçim yapılırken uygulama senaryosu netleştirilmeli, gerekiyorsa tartım seti mantığıyla sistem bütün olarak tasarlanmalıdır.
