Elektriksel direnç ve izolasyon değerleri nelerdir?

Giriş/çıkış dirençleri 350 ± 3.5 Ω / 351 ± 2 Ω; izolasyon direnci ≥ 5000 MΩ (@50 V).

Hangi göstergeler veya PLC’lerle uyumludur?

mV/V giriş kabul eden tartım göstergeleri, transmitter’lar ve PLC/DAQ modülleriyle uyumludur. Çoklu sensör kurulumlarında köşe dengeleme ve sistem kalibrasyonu önerilir.

Zemic HM2D4 Load Cell 20 Ton – Ağır Hizmet Kompresyon Yük Hücresi

Name: Zemic HM2D4 20 Ton Kompresyon Load Cell | IP68, OIML C3
Brand: Zemic
SKU: Zemic HM2D4
Price: 24774.75 TRY
Availability: InStock

Zemic HM2D4 20 Ton kompresyon (disk tip) load cell – IP68, OIML C3

Ücretsiz Kargo

0 yorum • Yorum Yap

24.774,75TL

Stok: Stokta var
Marka: Zemic
Model: Zemic HM2D4

Zemic

Adet

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

Zemic 1HM Minyatür Loadcell

950,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic H2F Spoke Tipi Load Cell – 3–5 Ton

11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L1G 50–600 kg Tek Nokta Loadcell

4.100,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D15 Tek Nokta Loadcell

3.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C4 3–50 kg OIML Tek Nokta Loadcell

3.750,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C5 3–50 kg OIML Tek Nokta Loadcell

4.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑R1 2,5–50 kg OIML C3/C4 Tek Nokta Loadcell

3.000,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Zemic HM2D4 , HM2D4 20 ton , kompresyon yük hücresi , disk tip load cell , IP68 , OIML C3 , ağır hizmet load cell , kamyon kantarı , silo tartımı

Açıklama
Yorumlar

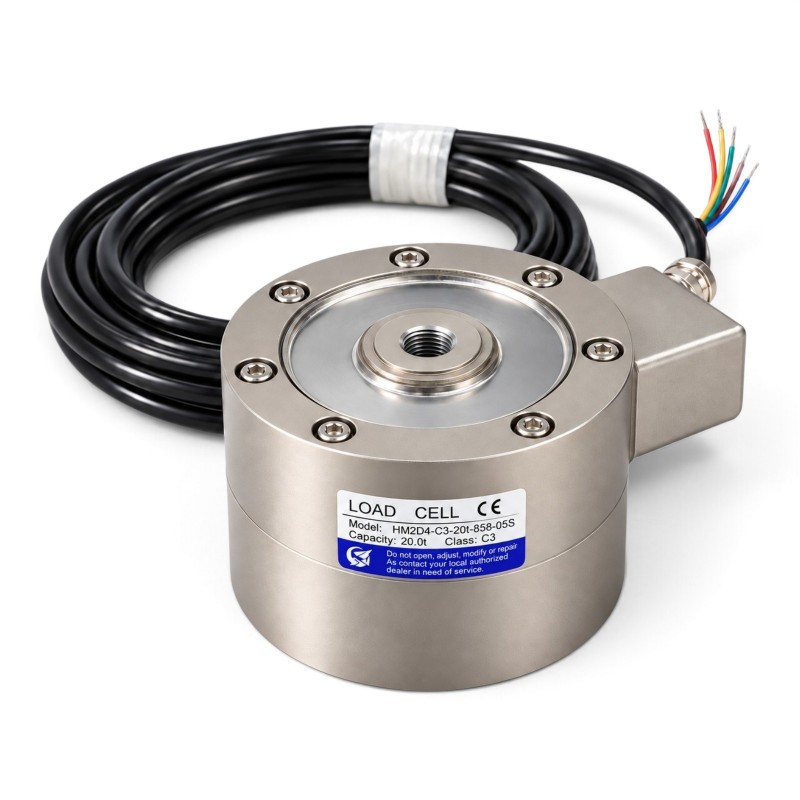

Zemic HM2D4 Load Cell – 20 Ton Kompresyon (Disk Tip) Yük Hücresi

Zemic HM2D4 20 ton, ağır hizmet kompresyon (disk tip) yük hücresidir. OIML R60 C3 doğruluk sınıfı, IP68 koruma seviyesi ve 6 telli (sense) kablo mimarisiyle kamyon kantarları, tank/silo tartımları ve proses tartım uygulamalarında yüksek kararlılık sağlar. 2.0 ± 0.02 mV/V nominal çıkış ile göstergeler, transmitter’lar ve PLC/DAQ sistemleriyle sorunsuz entegre olur.

Kullanım Alanları

Kamyon/eksen kantarları ve yer platform kantarları
Tank, silo, bunker, hopper tartımları (seviye izleme ve dozaj)
Proses tartımı, kuvvet ölçümü ve endüstriyel baskı testleri
Zorlu çevre koşullarında sürekli saha kullanımı

Öne Çıkan Avantajlar

Yüksek doğruluk: OIML C3 sınıfı ile tekrarlanabilir ve güvenilir sonuçlar
IP68 sızdırmazlık: toz ve sürekli su temasına karşı üstün dayanım
6 telli sense hatları: uzun kablolarda gerilim düşümünü kompanze ederek kalibrasyon kararlılığı
Dayanıklı gövde: nikel kaplamalı alaşımlı çelik, titreşim ve yan yüklerde stabilite
Kolay entegrasyon: standart mV/V çıkış; farklı göstergeler ve kontrol üniteleriyle uyum

Teknik Vurgular (Özet)

Nominal çıkış: 2.0 ± 0.02 mV/V
Besleme (önerilen/maks.): 5–12 V DC / 18 V DC
Koruma sınıfı: IP68 (toz geçirmez, sürekli su teması dayanımı)
Doğruluk: OIML R60 C3
Çalışma/Kompanzasyon sıcaklığı: −35…+65 °C / −10…+40 °C
Kablo: 6 telli, ekranlı; Sense (+/−) hatlarıyla hat kayıplarına karşı kompanzasyon
Malzeme: nikel kaplamalı alaşımlı çelik; sahada uzun ömür ve korozyon direnci

Not: Toleranslar, sıcaklık katsayıları, aşırı yük sınırları ve elektriksel dirençler için aşağıdaki “Teknik Özellikler” tablosuna bakınız.

Teknik Özellikler: Zemic HM2D4 Load Cell (20 Ton)

Doğruluk Sınıfı	OIML R60 C3
Kapasite (E_max)	20 ton (kompresyon / disk tip)
Nominal Çıkış (FS)	2.0 ± 0.02 mV/V
Maks. Bölünme Sayısı (n_LC)	3000
Doğrulama Aralığı (Y = E_max/V_min)	10000
Kombine Hata	≤ ±0.020 %FS
Creep (30 dk)	≤ ±0.016 %FS
ZTC / STC (10°C)	ZTC ≤ ±0.015 %FS/10°C \| STC ≤ ±0.011 %FS/10°C
Sıfır Dengesi	≤ ±1.0 %FS
Emniyetli / Nihai Aşırı Yük	%150 FS / %300 FS
Önerilen Besleme / Maks.	5–12 V DC / 18 V DC
Giriş / Çıkış Direnci	350 ± 3.5 Ω / 351 ± 2 Ω
İzolasyon Direnci (@50 V)	≥ 5000 MΩ
Kompanzasyon / Çalışma / Depolama Sıcaklığı	−10 … +40 °C / −35 … +65 °C / −40 … +70 °C
Koruma Sınıfı	IP68
Gövde Malzemesi	Nikel kaplamalı alaşımlı çelik
Kablo	6 telli (sense’li), ekranlı; tipik uzunluk 6 m; endüstriyel dış kılıf

Kablo Bağlantı Renkleri (6 telli – tipik)
Excitation / Input (+)	Yeşil
Excitation / Input (−)	Siyah
Sense (+)	Sarı
Sense (−)	Mavi
Signal / Output (+)	Beyaz
Signal / Output (−)	Kırmızı
Shield	Şeffaf (toprak)

Sıkça Sorulan Sorular (Zemic HM2D4 – 20 Ton)

HM2D4 hangi uygulamalar için uygundur?

Kamyon/eksen kantarları, tank–silo–hopper tartımları, proses tartımı ve ağır hizmet endüstriyel kantarlar için uygundur. Kompresyon (disk tip) yapısı yüksek yüklerde stabilite sağlar.

Doğruluk sınıfı nedir? Yasal metrolojiye uygun mu?

OIML R60 C3 doğruluk sınıfındadır. Yasal metroloji gereken sistemlerde uygun onaylı gösterge ve sistem kalibrasyonu ile kullanılabilir.

Koruma sınıfı ve gövde malzemesi nedir?

IP68 sızdırmazlık derecesine ve nikel kaplamalı alaşımlı çelik gövdeye sahiptir. Toz ve sürekli su temasına karşı dayanıklıdır, saha kullanımına elverişlidir.

Nominal çıkış ve besleme gerilimi değerleri?

Nominal çıkış 2.0 ± 0.02 mV/V’dir. Önerilen besleme 5–12 V DC, maksimum 18 V DC.

6 telli (sense) kablo yapısının avantajı nedir?

Sense (+/−) hatları uzun kablolarda oluşan gerilim düşümünü kompanze eder; kalibrasyon kararlılığını ve ölçüm doğruluğunu artırır.

Aşırı yük dayanımı nasıldır?

Emniyetli aşırı yük %150 FS, nihai aşırı yük %300 FS seviyesindedir. Mekanik limit durdurucu ve doğru montajla aşırı yük riskleri azaltılmalıdır.

Çalışma ve kompanzasyon sıcaklık aralıkları nedir?

Çalışma: −35…+65 °C | Kompanzasyon: −10…+40 °C | Depolama: −40…+70 °C.

Elektriksel direnç ve izolasyon değerleri?

Giriş/Çıkış: 350 ± 3.5 Ω / 351 ± 2 Ω | İzolasyon: ≥ 5000 MΩ (@50 V).

Hangi göstergeler/PLC’lerle uyumludur?

Standart mV/V giriş kabul eden tartım göstergeleri, transmitter’lar ve PLC/DAQ modülleri ile uyumludur. Çoklu sensör kurulumlarında köşe dengeleme ve kalibrasyon önerilir.

Montajda nelere dikkat edilmeli?

Düz ve rijit yüzeyler kullanın, yan yük ve lift-off risklerini sınırlayın. Üretici tork tavsiyelerine uyun; kablo girişini mekanik gerilim ve su birikimine karşı koruyun (drip loop).
