TEM EKO-LD Hayvan Kantarı Tartım Seti 4 × 2 Ton

TEM EKO-LD Hayvan Kantarı Tartım Seti 4 × 2 Ton; 6 haneli kırmızı LED tartım indikatörü, 4 adet 2 ton kapasiteli lama tipi loadcell, yük hücresi ayakları ve hazır bağlantı kablolarından oluşan M onaysız bir tartım sistemidir. Hayvan kantarı, endüstriyel platform, yer kantarı, silo ve tank ağırlık takibi gibi kullanıcı tarafından geliştirilen uygulamalarda kullanılabilir.

TEM EKO-LD indikatör; dara alma, otomatik ve tuşla sıfırlama, filtreleme ve limitleme seçenekleriyle farklı mekanik tartım projelerine uyarlanabilir. Her loadcell üzerinde yaklaşık 3 metre kablo bulunur. Loadcell grubu ile indikatör arasındaki bağlantı ise 5 metre uzunluğundaki MIC soketli haberleşme kablosuyla sağlanır.

TEM EKO-LD Tartım Setinin Öne Çıkan Özellikleri

• Kırmızı LED gösterge: 20 mm rakam yüksekliğine sahip 6 haneli ekran, ağırlık değerinin kolay takip edilmesini sağlar.
• 4 adet 2 ton lama tipi loadcell: Platform üzerindeki yükün dört farklı noktadan algılanmasına yardımcı olur.
• Yük hücresi ayakları dahil: Dört loadcell için 4 adet yük hücresi ayağı set kapsamında gönderilir.
• Hazır kablo yapısı: Her loadcell üzerinde yaklaşık 3 metre kablo ve indikatör bağlantısı için 5 metre MIC soketli haberleşme kablosu bulunur.
• Akülü ve yapılandırılabilir kullanım: Dahili akünün yanı sıra dara, sıfırlama, filtreleme ve limitleme ayarlarını destekler.

Hayvan Kantarı ve Platform Tartım Uygulamaları

TEM EKO-LD tartım seti, kendi hayvan kantarını veya endüstriyel tartım platformunu geliştirmek isteyen işletmelere yönelik bir bileşen setidir. Dört noktadan yük algılayan yapısı sayesinde uygun şekilde tasarlanmış büyükbaş ve küçükbaş hayvan kantarlarında, sabit platformlarda ve mobil tartım sistemlerinde kullanılabilir.

Doğru tartım için loadcell’lerin platform altında dengeli konumlandırılması, yükün dört noktaya uygun şekilde aktarılması ve şasinin hedeflenen çalışma kapasitesine göre hazırlanması gerekir. Mekanik kurulum tamamlandıktan sonra sistem uygun test ağırlıklarıyla kalibre edilmelidir.

Süt Tankı, Silo ve Endüstriyel Tank Tartımı

Set, uygun mekanik proje ve montajla süt soğutma tankı, depolama tankı ve silo gibi yapıların işletme içi ağırlık takibinde kullanılabilir. TEM EKO-LD bu uygulamalarda kilogram bazlı ağırlık takibi sağlar. Doğrudan litre gösterimi gereken süt tankı projelerinde litre katsayısını destekleyen indikatör modelleri tercih edilmelidir.

Opsiyon notu: Silo modu siparişe bağlıdır. Bu fonksiyona ihtiyaç duyuluyorsa sipariş öncesinde belirtilmelidir.

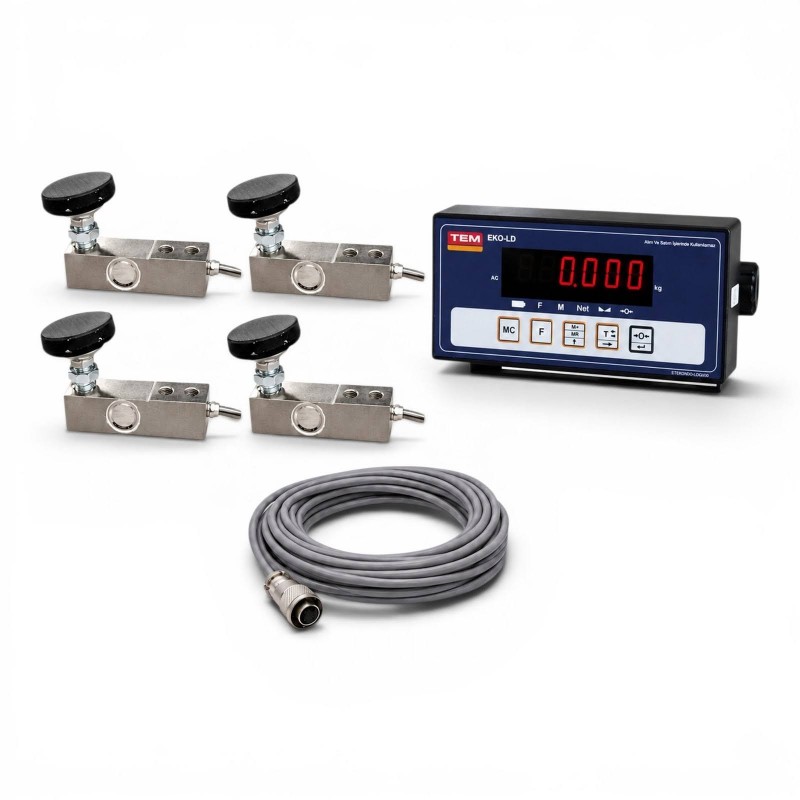

TEM EKO-LD Tartım Setinin İçeriği

• 1 adet TEM EKO-LD kırmızı LED tartım indikatörü
• 4 adet 2 ton kapasiteli lama tipi loadcell
• 4 adet yük hücresi ayağı
• Her loadcell üzerinde yaklaşık 3 metre kablo
• 1 adet 5 metre MIC soketli indikatör haberleşme kablosu

Kablo güzergâhı oluşturulurken kablolar ezilme, kesilme, aşırı gerilme ve hareketli mekanik parçalara karşı korunmalıdır. Kabloların kontrolsüz biçimde kısaltılması, uzatılması veya bağlantılarının değiştirilmesi ölçüm kararlılığını etkileyebilir.

İndikatör Ayarı ve Sistem Kapasitesi Nasıl Belirlenir?

TEM EKO-LD indikatörün maksimum çeker değeri 2 kg ile 30.000 kg arasında yapılandırılabilir. Bu değer indikatörün ayar aralığını ifade eder; tamamlanan mekanik sistemin doğrudan 30 ton güvenli tartım kapasitesine sahip olduğunu göstermez.

Sette bulunan dört loadcellin her biri 2 ton nominal kapasiteye sahiptir. Dört loadcellin nominal kapasite toplamı 8 ton olsa da bu değer tamamlanan kantarın doğrudan 8 ton güvenli tartım kapasitesine sahip olduğu anlamına gelmez.

Kullanılabilir sistem kapasitesi; loadcell kapasitesi, platform ve şasi dayanımı, yük dağılımı, darbe ve hareketli yük etkileri, montaj geometrisi, mekanik emniyet payı ve kalibrasyon sonuçları birlikte değerlendirilerek belirlenmelidir.

LED Gösterge, Akü ve Tartım Ayarları

20 mm rakam yüksekliğine sahip 6 haneli kırmızı LED ekran, ağırlık değerinin farklı çalışma ortamlarında takip edilmesini kolaylaştırır. TEM EKO-LD indikatörde 4 V / 1,2 Ah dahili akü bulunur. Akülü kullanım süresi; akünün durumu, ortam sıcaklığı ve kullanım yoğunluğuna bağlı olarak 40 saate kadar çıkabilir.

Dara alma, otomatik ve tuşla sıfırlama özellikleri temel tartım işlemlerini kolaylaştırır. Filtreleme ayarları hareketli veya titreşimli yüklerde gösterge davranışının düzenlenmesine, limitleme ayarları ise belirlenen ağırlık sınırlarının takip edilmesine yardımcı olur.

M Onayı ve Kullanım Sınırı

TEM EKO-LD Hayvan Kantarı Tartım Seti M onaylı değildir. İşletme içi kontrol tartımları, hayvan ağırlığı takibi, üretim kontrolü, tank veya silo ağırlık takibi gibi ticari satışa esas olmayan uygulamalarda kullanılabilir.

Onaylı indikatör ve loadcell kullanılması, kullanıcı tarafından geliştirilen platformu kendiliğinden M onaylı bir tartı aleti hâline getirmez. Tartım sonucuna göre bedel belirlenen ticari işlemlerde kullanılacak sistemin yetkili üretici tarafından uygunluk değerlendirme süreçlerine göre tamamlanması gerekir.

Montaj ve Kalibrasyonda Dikkat Edilecek Noktalar

• Platform ve şasi hedeflenen çalışma yüküne uygun dayanımda hazırlanmalıdır.
• Dört loadcell aynı seviyede ve yükü dengeli paylaşacak şekilde yerleştirilmelidir.
• Yük, loadcell’lerin çalışma yönüne uygun biçimde aktarılmalıdır.
• Kablolar ezilme, kesilme ve hareketli parçalara karşı korunmalıdır.
• Elektriksel parazit ve yıldırım riskine karşı uygun topraklama yapılmalıdır.
• Mekanik kurulum tamamlandıktan sonra kalibrasyon ve köşe yük kontrolleri yapılmalıdır.
