Kolon tipi loadcell (column veya canister load cell), yüksek kapasiteli basma yüklerini elektriksel sinyale dönüştüren yük hücresidir. Tır ve kamyon kantarları, demiryolu kantarları, silo-hopper sistemleri ve ağır hizmet platformlarında kullanılır. Ata Tartı’da Keli ve Zemic baskı tipi load cell modelleri; tek sensörde 10 tondan 50 tona kadar kapasite, alaşımlı veya paslanmaz çelik gövde, IP68 koruma ve modele göre OIML R60 C3/C4 seçenekleriyle sunulur.
Uygun basma tipi yük hücresi yalnız kantarın toplam tonajına bakılarak seçilmez. Platform ve taşıyıcıların ölü yükü, yük noktalarının sayısı, eşit olmayan yük dağılımı, fren ve darbe etkileri, montaj kiti, yanal kuvvetler, kablo uzunluğu, toplama kutusu, gövde malzemesi ve hedeflenen sistem performansı birlikte değerlendirilmelidir. Mevcut bir kantarda değişim yapılacaksa mekanik ölçüler ile elektriksel değerlerin de uyumlu olması gerekir.
Kolon Tipi Loadcell Modelleri ve Fiyatları
Kolon tipi loadcell fiyatları, kategoride görüntülenen güncel listeye göre KDV dâhil 10.500 TL ile 20.000 TL arasında değişmektedir. Fiyatı kapasitenin yanında gövde malzemesi, OIML doğruluk seçeneği, kablo uzunluğu, dahili koruma özellikleri ve montaj kitinin ürüne dâhil olup olmaması belirler. Aşağıdaki tabloda kategorideki beş ürünü gerçek yapı ve kullanım farklarıyla karşılaştırabilirsiniz.
Tablodaki tutarlar KDV dâhil, kategoride görüntülenen güncel liste fiyatlarıdır. Kapasite seçeneği, ürün opsiyonu, stok ve fiyat güncellemesi nihai tutarı değiştirebilir. Montaj kiti yalnız ürün adında veya teslim kapsamında açıkça belirtilen modellerde fiyata dâhildir; toplama kutusu, indikatör, ek kablolama, montaj ve kalibrasyon aksi belirtilmedikçe loadcell fiyatına dâhil değildir. Güncel seçenek ve teslim kapsamı sipariş öncesinde teyit edilmelidir.
Kolon Tipi Loadcell Fiyatını Belirleyen Unsurlar
Aynı tonajdaki iki sensör farklı fiyatlara sahip olabilir. Paslanmaz gövde, OIML C4 seçeneği, uzun saha kablosu, dahili surge arrestor, akım kalibrasyonu ve ürüne özel rocker montaj kiti maliyeti etkiler. Fiyat karşılaştırmasında yalnız sensör bedeli değil; uyumlu montaj parçaları, toplama kutusu, kablo koruması, devreye alma ve kalibrasyon ihtiyacı da değerlendirilmelidir.
Kolon Tipi Loadcell Nedir ve Nasıl Çalışır?
Kolon tipi yük hücresinde platformdan gelen kuvvet, uygun montaj elemanları üzerinden sensörün yük eksenine aktarılır. Gövde üzerindeki strain gauge devresi, basma yükü altında oluşan çok küçük elastik şekil değişimini mV/V seviyesinde elektriksel sinyale dönüştürür. Birden fazla sensörden gelen sinyaller toplama kutusunda birleştirilir ve tartım indikatörü tarafından ağırlık değerine çevrilir.
Silindirik veya canister biçim tek başına yanal darbe, şase hareketi ve ısıl genleşmeye karşı koruma sağlamaz. Yükün sensöre eksenel aktarılması; montaj kiti, taşıyıcı yüzey, sınırlandırıcılar ve platform geometrisiyle birlikte sağlanır. Yanlış hizalama veya uygunsuz yuva, yüksek kapasiteli bir loadcellin bile ölçüm performansını ve servis ömrünü olumsuz etkileyebilir.
HM9B Neden Bu Kategoride Yer Alıyor?

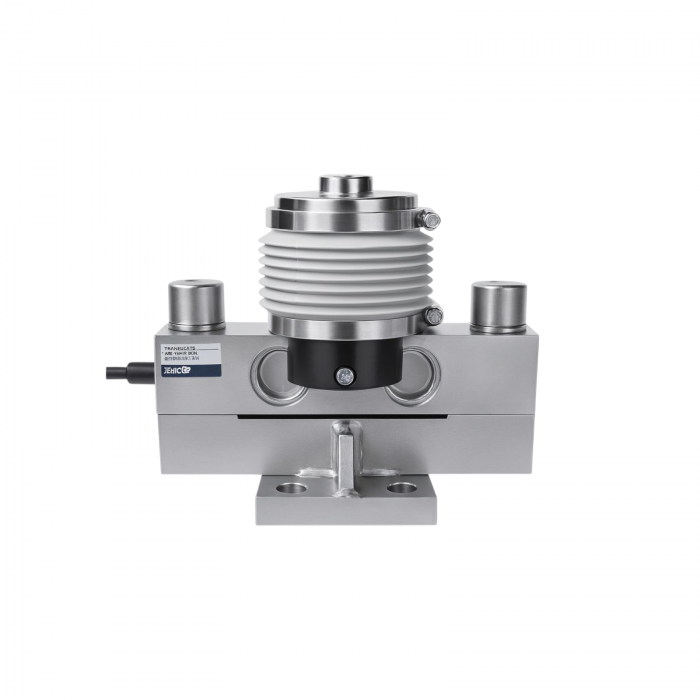

Zemic HM9B teknik olarak kolon tipi değil, çift kesme kirişli (dual shear beam) bir loadcelldir. Kamyon kantarı ve ağır hizmet tartımıyla aynı satın alma ihtiyacına cevap verdiği için bu kategoride karşılaştırma amacıyla gösterilmektedir. Yapısal sınıflandırmaya göre kiriş tipi alternatifleri incelemek için lama tipi loadcell kategorisine geçebilirsiniz.
10–50 Ton Kolon Tipi Yük Hücresi Modelleri
Kategoride alaşımlı çelik ekonomik modellerden paslanmaz çelik ve C4 seçeneğine sahip ağır hizmet sensörlerine kadar farklı çözümler bulunur. Aynı kapasite değeri, modellerin mekanik ölçülerinin veya elektriksel özelliklerinin birbirinin yerine geçeceğini göstermez. Aşağıdaki karşılaştırma ön eleme içindir; nihai seçim ilgili kapasitenin teknik dokümanı ve kantar projesi üzerinden yapılmalıdır.
Yapı, Kapasite, Gövde ve Doğruluk Karşılaştırması
Tablo mobil cihazlarda yatay olarak kaydırılabilir. Bilgiler model ailelerinin kategori kapsamındaki genel karşılaştırmasıdır; kesin kapasite, doğruluk seçeneği, kablo ve montaj yapısı sipariş edilen tam model koduna göre teyit edilmelidir.
30 Ton ve 50 Ton Loadcell Seçimi
30 ton loadcell, araç kantarlarında sık kullanılan bir tek-sensör kapasitesidir; ancak her 60 veya 80 tonluk kantar için otomatik olarak doğru seçim değildir. 50 ton loadcell ise daha yüksek tek nokta yükü veya daha geniş emniyet payı gereken projelerde değerlendirilebilir. Her iki durumda da platform mesnetleri, sensör sayısı, ölü yük, eşit olmayan yükleme ve dinamik etkiler birlikte hesaplanmalıdır.
Tır ve Kamyon Kantarları İçin Baskı Tipi Load Cell Seçimi
Araç kantarında loadcell seçiminin başlangıç noktası, platformun mekanik projesi ve yükün hangi mesnetlere aktarıldığıdır. Kantar kapasitesini sensör sayısına bölmek yalnız ilk tahmini verir; maksimum dingil konumu, aracın platforma giriş-çıkış etkisi, frenleme, taşıyıcı ölü yükü ve eşit olmayan yük dağılımı hesaba katılmadan nihai kapasite belirlenmemelidir.
- Kantar ve platform bilgisi: Nominal tartım kapasitesi, platform ölçüsü, modül sayısı, çelik veya beton yapı ve mesnet yerleşimi.
- Gerçek yük hesabı: Platformun ölü yükü, en olumsuz araç konumu, yerel yük yoğunlaşması ve dinamik trafik etkileri.
- Sensör sayısı: Platformun taşıyıcı tasarımı ve bağımsız yük noktalarına göre belirlenir; yalnız toplam tonaja göre seçilmez.
- Mekanik koruma: Uygun rocker yuva, ankraj, hareket sınırlandırıcı, topraklama köprüsü ve yan yük kontrolü.
- Elektriksel sistem: Loadcell çıkışı ve direnci, indikatörün besleyebileceği sensör sayısı, toplama kutusu ve kablo güzergâhı.
- Ortam koşulları: Yağmur, çamur, su birikmesi, sıcaklık değişimi, korozyon, yıldırım ve elektromanyetik parazit riski.
- Metrolojik hedef: İstenen taksimat, sistem doğruluğu, ticari kullanım ve uygulanacak yasal muayene süreci.
Tek Sensör Kapasitesi ile Kantar Kapasitesi Aynı Değildir
Ürün adındaki 30 veya 50 ton, bir loadcellin nominal kapasitesini ifade eder; komple tır kantarının doğrudan 30 ya da 50 ton olduğu anlamına gelmez. Sistem kapasitesi, birden fazla sensörün nominal değerlerini yalnız toplamakla da belirlenmez. Platformun taşıyıcı yapısı, mesnetlere düşen en yüksek yük, emniyet payları, indikatör ve onaylı sistem tasarımı birlikte esas alınmalıdır.
Alaşımlı Çelik, Paslanmaz Çelik ve IP68 Koruma
Keli ZSF-A / ZSFY-A, Zemic HM14H1 ve HM9B modelleri alaşımlı çelik; BM14G4 ise paslanmaz çelik gövdelidir. ZSFY-A paslanmaz değildir; Keli’nin paslanmaz varyantı ZSFY-SS koduyla ayrılır. Alaşımlı çelik modeller uygun saha korumasıyla ekonomik ve dayanıklı bir çözüm sunarken paslanmaz gövde, nem ve korozyon riski yüksek ortamlarda avantaj sağlayabilir.
IP68, sensör gövdesinin üreticinin tanımladığı test koşullarındaki toz ve su giriş korumasını belirtir; sınırsız süre su altında çalışma garantisi değildir. Kablo kesikleri, ek noktaları, rakorlar, toplama kutusu ve montaj bölgesinde su birikmesi ayrıca korunmalıdır. Kantarın saha dayanımı yalnız loadcell etiketindeki IP sınıfıyla değil, tüm bağlantı sisteminin uygulanma kalitesiyle belirlenir.
Montaj Kiti, Toplama Kutusu ve Köşe Ayarı
Kolon tipi loadcellin doğru çalışması için yükün gövde eksenine uygun aktarılması gerekir. Rocker support veya modele özel montaj kiti; platform hareketini kontrollü biçimde karşılamak, hizalamayı korumak ve sensöre zararlı yanal kuvvetleri azaltmak için kullanılır. Montaj takımı sensörle aynı kapasite ve mekanik yapıya uygun olmalı; farklı model aparatları ölçü benzerliğine bakılarak eşleştirilmemelidir.
- Alt ve üst taşıyıcı yüzeyler temiz, rijit, aynı eksende ve üreticinin mekanik çizimine uygun hazırlanmalıdır.
- Platform hareketi, fren kuvveti, rüzgâr ve olası kalkma etkileri projeye uygun sınırlandırıcılarla kontrol edilmelidir.
- Loadcell ile taşıyıcı arasında uygun topraklama köprüsü kullanılmalı; kaynak akımı sensör üzerinden geçirilmemelidir.
- Kablolar çekilme, ezilme, kemirgen, ısı, su ve güç kablolarından kaynaklanan elektromanyetik parazite karşı korunmalıdır.
- Çoklu sensör sinyalleri uygun toplama kutusunda birleştirilmeli; köşe dengelemesi ve sistem kalibrasyonu sahada yapılmalıdır.
- SC akım kalibrasyonlu hücreler montaj kolaylığı sağlayabilir; yine de mekanik yük dağılımı ve tamamlanmış sistem kalibrasyonu kontrol edilmelidir.
- OIML yapılandırmasında kablo değişikliği kısıtlı olabilir; kısaltma veya uzatma öncesinde model belgesi kontrol edilmelidir.
Mevcut Kolon Tipi Loadcell Değişiminde Uyum
Eski sensör yerine yalnız aynı tonajda bir ürün seçmek yeterli değildir. Marka-model, gövde yüksekliği, yükleme yüzeyi, yuva ve montaj kiti, nominal çıkış, giriş-çıkış direnci, kablo iletken sayısı, renk kodu ve OIML yapılandırması karşılaştırılmalıdır. Tek bir sensör değiştirilecekse mevcut hücrelerle sinyal uyumu ayrıca kontrol edilmeli; değişimden sonra sıfır, köşe, kapasite ve tekrarlanabilirlik testleri yeniden yapılmalıdır.
OIML R60 C3/C4 ile M Onayı Arasındaki Fark
OIML R60 C3 veya C4 ifadesi, ilgili loadcell modelinin ve belgede belirtilen yapılandırmanın metrolojik performans sınıfını gösterir. Bu sertifika tek başına tamamlanmış tır veya kamyon kantarını M onaylı yapmaz. Ticari tartımda mekanik platform, sensör yerleşimi, bağlantı kutusu, onaylı indikatör, yazılım, kalibrasyon, mühürleme ve yasal muayene dâhil tüm sistemin uygunluğu değerlendirilir.
Ata Tartı Teknik Notu: Aynı model ailesinde kapasite, doğruluk sınıfı, kablo uzunluğu veya opsiyon değiştiğinde geçerli sertifika kapsamı farklı olabilir. Sipariş edilen loadcellin tam model kodu ve teslim belgesi, genel ürün ailesi bilgisinden önce gelir.
Kolon Tipi Loadcell Kullanım Alanları
Yüksek kapasite, çoklu sensör kurulumu ve ağır saha şartlarına uygun seçenekler kolon tipi sensörleri farklı endüstriyel tartım projelerinde kullanılabilir hâle getirir. Model ve montaj yöntemi uygulamaya göre ayrıca seçilmelidir.
- Tır ve kamyon kantarları: Çelik veya beton platformlu araç kantarlarında çoklu sensörlü tartım.
- Demiryolu kantarları: Projeye uygun kolon tipi hücrelerle yüksek kapasiteli raylı sistem tartımı.
- Silo, bunker ve hopper: Malzeme stok, dozaj ve proses takibinde basma yönlü çoklu yük ölçümü.
- Ağır hizmet platformları: Fabrika, lojistik, liman, maden ve beton tesislerindeki yüksek kapasiteli tartım düzenekleri.
- Araç test sistemleri: Üretici tarafından uygunluğu belirtilen modellerle aks, teker veya araç yükü ölçümü.
- Mevcut kantar yenilemesi: Mekanik ve elektriksel uyumu doğrulanan sensör, montaj takımı ve toplama kutusu değişimleri.
Kolon Tipi Loadcell ile İlgili Sistem Bileşenleri
Loadcellin kullanılacağı komple araç kantarını, sensöre uygun mekanik bağlantıları ve çoklu hücre sinyallerini birleştiren toplama kutularını birlikte inceleyebilirsiniz.
Kolon Tipi Loadcell Hakkında Sıkça Sorulan Sorular
Kolon ve baskı tipi load cell seçiminde kapasite kadar gerçek sensör yapısı, montaj kiti, gövde malzemesi, IP koruma, OIML sınıfı ve mevcut kantarla uyum önemlidir. Aşağıda satın alma ve değişim öncesinde en sık sorulan soruların kısa yanıtlarını bulabilirsiniz.
Kolon tipi loadcell nedir?
Kolon tipi loadcell, basma yönünde uygulanan yüksek kapasiteli yükü strain gauge devresiyle elektriksel sinyale dönüştüren yük hücresidir. Tır-kamyon kantarları, demiryolu kantarları, silo ve ağır hizmet platformlarında çoğunlukla birden fazla sensörle kullanılır.
Kolon tipi ile baskı tipi load cell aynı mıdır?
Kolon tipi loadcell basma yönünde çalıştığı için bir baskı veya basma tipi load celldir; ancak her basma tipi sensör kolon yapıda değildir. Spoke, disk, ring torsion ve farklı kiriş geometrileri de basma yükü ölçebilir. Gerçek yapı ürün teknik dokümanından kontrol edilmelidir.
Kolon tipi loadcell kapasitesi nasıl seçilir?
Kantarın nominal kapasitesiyle birlikte platformun ölü yükü, sensör sayısı, mesnet yerleşimi, en olumsuz dingil konumu, eşit olmayan yük dağılımı ve dinamik etkiler hesaplanmalıdır. Toplam kapasiteyi sensör sayısına bölmek tek başına nihai seçim için yeterli değildir.
30 ton loadcell, 30 tonluk kantar anlamına mı gelir?
Hayır. 30 ton değeri tek bir sensörün nominal kapasitesidir. Komple kantarın kapasitesi platform tasarımı, sensör adedi ve yerleşimi, ölü yük, emniyet payları, indikatör yapılandırması ve onaylı sistem projesiyle birlikte belirlenir.
Bir tır kantarında kaç adet loadcell kullanılır?
Tek bir standart adet yoktur. Loadcell sayısı platform uzunluğu, modül ve taşıyıcı düzeni, bağımsız mesnet noktaları, temel yapısı ve proje kapasitesine göre belirlenir. Aynı tonajdaki iki kantar farklı sayıda sensör kullanabilir.
Kolon tipi loadcell fiyatları ne kadar?
Kategoride görüntülenen KDV dâhil liste fiyatları 10.500 TL ile 20.000 TL arasındadır. Kapasite, gövde malzemesi, C3/C4 seçeneği, kablo, SC kalibrasyonu, dahili koruma ve montaj kitinin kapsama dâhil olması nihai fiyatı değiştirebilir.
Alaşımlı çelik mi, paslanmaz kolon loadcell mi seçilmelidir?
Uygun kaplamalı alaşımlı çelik modeller standart ağır hizmet sahalarında ekonomik bir seçim olabilir. Sürekli nem, kimyasal etki veya yüksek korozyon riski bulunan ortamlarda paslanmaz gövde avantaj sağlar. Seçimde gövde malzemesiyle birlikte IP sınıfı ve tüm bağlantı sisteminin korunması değerlendirilmelidir.
IP68 loadcell tamamen su geçirmez midir?
IP68, üreticinin tanımladığı test koşullarındaki toz ve su giriş korumasını belirtir; sınırsız su altında çalışma anlamına gelmez. Kablo, rakor, ek noktası, toplama kutusu ve montaj çukuru ayrıca korunmalı, sensör çevresinde sürekli su birikmesi önlenmelidir.
OIML C3 veya C4 loadcell kantarı M onaylı yapar mı?
Hayır. OIML R60 sınıfı ilgili sensörün metrolojik performansını ve belge kapsamını gösterir. M onayı ise loadcell, mekanik platform, indikatör, yazılım, kalibrasyon, mühürleme ve yasal muayene dâhil tamamlanmış tartım sistemine ilişkindir.
Eski kolon tipi loadcell yerine farklı model takılabilir mi?
Kapasitenin yanında gövde ve yükleme ölçüleri, montaj kiti, nominal çıkış, giriş-çıkış direnci, kablo yapısı ve mevcut hücrelerle sinyal uyumu eşleşiyorsa alternatif değerlendirilebilir. Değişimden sonra kantarın köşe ayarı ve sistem kalibrasyonu yeniden yapılmalıdır.
Doğru Kolon Tipi Loadcell Modelini Birlikte Seçelim
Kantar kapasitesini, platform ölçüsünü ve mesnet sayısını, mevcut sensör etiketini, montaj kitini, kablo uzunluğunu ve kullanım ortamını paylaşın; mekanik ve elektriksel olarak uygun modeli birlikte değerlendirelim.
