Ata-EMR-LCD Hayvan Kantarı Tartım Seti 4 × 2 Ton

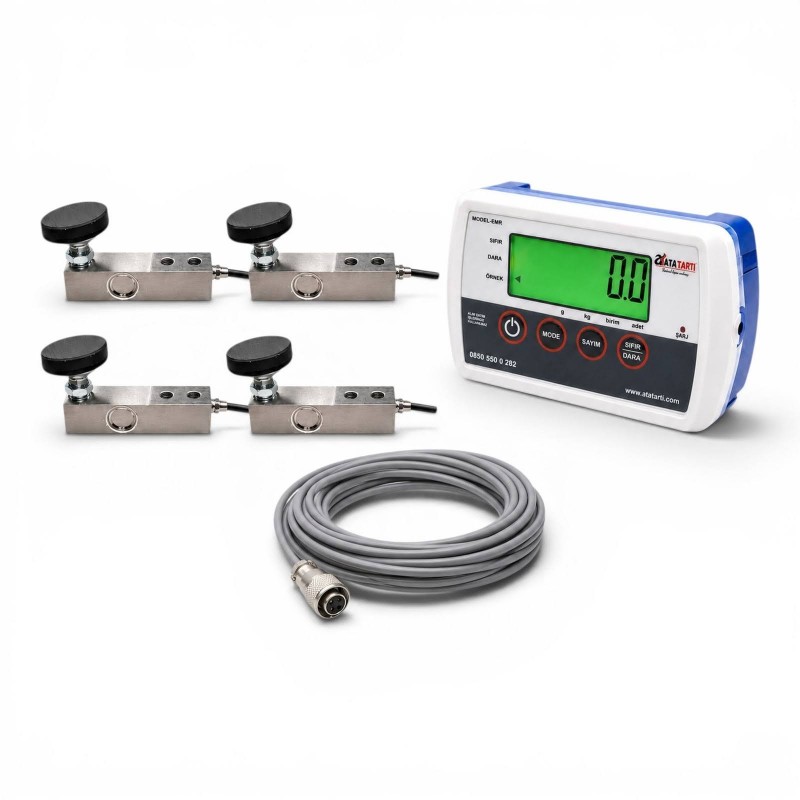

Ata-EMR-LCD Hayvan Kantarı Tartım Seti 4 × 2 Ton; 1 adet arka aydınlatmalı LCD indikatör, 4 adet 2 ton kapasiteli lama tipi loadcell, montaj ayakları ve hazır bağlantı kablolarından oluşan M onaysız bir tartım çözümüdür. Kullanıcı tarafından geliştirilen hayvan kantarı, süt tankı ve endüstriyel platform projelerinde kullanılabilir.

Her loadcell üzerinde 3 metre kablo bulunur. Loadcell grubu ile indikatör arasındaki bağlantı için ayrıca 5 metre uzunluğunda soketli haberleşme kablosu gönderilir. Hazır kablo yapısı ve sete dahil montaj ayakları, uygun mekanik konstrüksiyon üzerindeki kurulum sürecini kolaylaştırır.

Ata-EMR-LCD Tartım Setinin Öne Çıkan Özellikleri

• 4 adet 2 ton lama tipi loadcell: Hayvan kantarı, süt tankı ve platform tipi tartım projelerinde dört noktadan yük algılama sağlar.
• Arka aydınlatmalı LCD indikatör: 22 mm rakam yüksekliğine sahip 6 haneli ekran, tartım sonucunun kolay okunmasına yardımcı olur.
• Montaj ayakları dahil: Dört loadcell, mekanik sisteme uyarlamayı kolaylaştıran montaj ayakları ve pabuçlarıyla gönderilir.
• Hazır kablo yapısı: Her loadcell üzerinde 3 metre kablo ve indikatör bağlantısı için 5 metre soketli haberleşme kablosu bulunur.
• Akülü ve işlevsel kullanım: Dahili akünün yanı sıra tartım, basit sayım, tam kapasite dara, birim seçimi ve otomatik kapanma fonksiyonlarını destekler.

Hayvan Kantarı, Süt Tankı ve Platform Uygulamaları

Ata-EMR-LCD tartım seti, mekanik platformunu veya kantar konstrüksiyonunu hazırlayan işletmeler için gerekli elektronik ölçüm bileşenlerini bir arada sunar. Dört noktadan yük algılayan yapısı sayesinde doğru şekilde projelendirilmiş farklı tartım sistemlerine uyarlanabilir.

Büyükbaş ve Küçükbaş Hayvan Kantarı

Dört loadcell, hayvanın platform üzerindeki hareketinden kaynaklanan değişken yüklerin farklı noktalardan algılanmasına yardımcı olur. Şasi, platform ve kafes yapısı; tartılacak hayvanların ağırlığı, platform ölçüsü ve hareketli yük etkileri dikkate alınarak hazırlanmalıdır.

Süt Tankı Tartım Sistemi

Loadcell’ler uygun tank taşıyıcı konstrüksiyonu altında kullanılarak süt tankındaki ağırlık değişiminin izlenmesini sağlayabilir. Tank ayaklarının konumu, yükün dengeli aktarılması ve montaj sonrasında yapılacak kalibrasyon ölçüm performansı açısından önemlidir.

Endüstriyel Platform ve Proje Bazlı Tartım

Set; depo, üretim, tarım ve işletme içi kontrol uygulamalarında kullanılacak özel platformlara uyarlanabilir. Şasi dayanımı, platform ölçüsü ve hedeflenen çalışma kapasitesi tartılacak yükün yapısına göre belirlenmelidir.

Set İçeriği ve Kablo Bağlantısı

Ata-EMR-LCD tartım seti, elektronik tartım sisteminin temel ölçüm ve bağlantı bileşenlerini takım hâlinde sunar.

• 1 adet Ata-EMR-LCD arka aydınlatmalı LCD tartım indikatörü
• 4 adet 2 ton kapasiteli lama tipi loadcell
• Dört loadcell için montaj ayakları ve pabuçları
• Her loadcell üzerinde 3 metre kablo
• Loadcell grubu ile indikatör bağlantısı için 5 metre soketli haberleşme kablosu

Kablo güzergâhı hazırlanırken kablolar ezilme, kesilme, aşırı gerilme ve hareketli mekanik parçalara karşı korunmalıdır. Kabloların kontrolsüz biçimde kısaltılması, uzatılması veya bağlantılarının değiştirilmesi ölçüm kararlılığını etkileyebilir.

4 × 2 Ton Loadcell Kapasitesi Nasıl Değerlendirilmelidir?

Set içerisindeki her loadcellin nominal kapasitesi 2 tondur. Dört loadcellin nominal kapasite toplamı 8 ton olmakla birlikte bu değer, tamamlanan kantarın doğrudan 8 ton güvenli tartım kapasitesine sahip olduğu anlamına gelmez.

Kullanılabilir sistem kapasitesi; şasi dayanımı, platform ölçüsü, loadcell yerleşimi, yük dağılımı, darbe ve hareket etkileri, mekanik güvenlik payı ve kalibrasyon sonuçları birlikte değerlendirilerek belirlenmelidir. Özellikle canlı hayvan tartımında oluşabilecek hareketli yükler proje hesabında dikkate alınmalıdır.

M Onayı ve Kullanım Sınırı

Ata-EMR-LCD indikatör ve bu setle oluşturulan tartım sistemi M onaylı değildir. Tartım sonucuna göre ürün bedelinin belirlendiği ticari alım-satım işlemlerinde kullanılamaz. İşletme içi kontrol, hayvan ağırlığı takibi, üretim kontrolü ve tank ağırlığı takibi gibi ticari satışa esas olmayan uygulamalarda kullanılabilir.

Onaylı indikatör ve loadcell kullanılması da kullanıcı tarafından imal edilen platformu kendiliğinden M onaylı hâle getirmez. Yasal ticari kullanım için tartı aletinin yetkili üretici tarafından ilgili uygunluk değerlendirme, üretim, doğrulama ve işaretleme süreçlerine uygun biçimde tamamlanması gerekir.

Kurulum ve Kalibrasyonda Dikkat Edilecek Noktalar

• Loadcell’ler sağlam, aynı seviyede ve yükü dengeli paylaşacak noktalara monte edilmelidir.
• Platform zemine, duvara veya çevresindeki sabit konstrüksiyona sürtmemelidir.
• Yük, loadcell’lerin çalışma yönüne uygun biçimde aktarılmalıdır.
• Hayvan kantarlarında hareketli yük ve darbe etkilerine karşı mekanik güvenlik payı bırakılmalıdır.
• Kablolar metal kenarlardan, hareketli parçalardan ve su birikebilecek alanlardan korunmalıdır.
• Montaj tamamlandıktan sonra kalibrasyon ve köşe yük kontrolleri yapılmalıdır.
