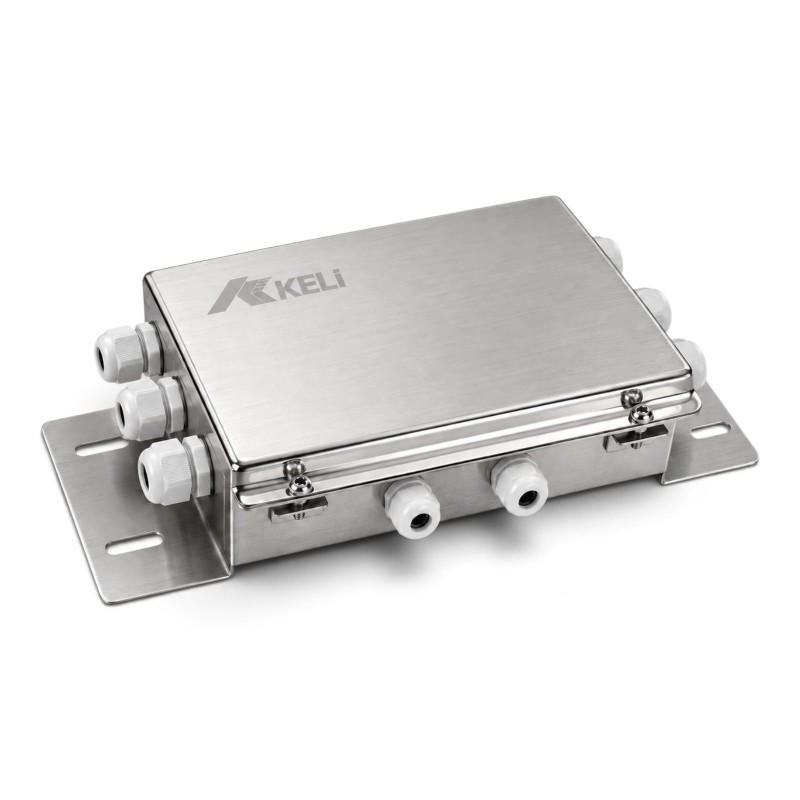

Keli J-BOX-SS 8'li Loadcell Toplama Kutusu

Name: Keli J-BOX-SS 8'li Loadcell Toplama Kutusu | Junction Box
Brand: Keli
SKU: JXHG-8
Price: 4950 TRY
Availability: InStock

Keli J-BOX-SS 8'li paslanmaz çelik loadcell toplama kutusu

0 yorum • Yorum Yap

4.950,00TL

Stok: Stokta var
Marka: Keli
Model: JXHG-8

Keli

Adet

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

Zemic H2F Spoke Tipi Load Cell – 3–5 Ton

11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D R1

1.486,49TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C3 Loadcell

1.288,29TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C4 Loadcell

3.270,27TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C5 Loadcell

3.963,96TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D15 Tek Nokta Load Cell – 6kg ~ 50kg Kapasiteli

2.774,77TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E C3 Load Cell

2.477,48TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E3 C3 Loadcell

2.972,97TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Keli J Box , Keli J-BOX-SS , keli j-box-ss 8li , loadcell toplama kutusu 8 li , junction box 8 li , paslanmaz celik junction box , kamyon kantari loadcell kutusu , silo tartim junction box , loadcell baglanti kutusu

Açıklama
Yorumlar

Keli J-BOX-SS 8'li Loadcell Toplama Kutusu

Keli J-BOX-SS 8'li loadcell toplama kutusu, bir tartım sisteminde kullanılan sekiz adet yük hücresininsinyalini tek bir hatta toplayan, endüstriyel sınıf bir junction box çözümüdür.304 paslanmaz çelik gövdesi, IP66 seviyesine kadar su ve toz koruması, konformal kaplamalı devre kartı veyüksek çözünürlüklü potansiyometre yapısıyla; kamyon kantarı, aks kantarları,silo ve tank tartımı, büyük platform kantarlar gibi çok noktadan yük alanuygulamalarda uzun ömürlü ve stabil kullanım sunar.

Keli J Box serisi, 0,6 mV/V – 3 mV/V aralığındaki 4 telli yük hücreleriyle uyumlu çalışır.Bu sayede Keli, Zemic, lama tipi, S tipi, kolon veya basınç tipi loadcell’lerin sinyalleritek bir tartı göstergesine dengeli ve güvenli biçimde aktarılabilir.CE uyumlu tasarım, ani gerilim darbelerine karşı TVS aşırı gerilim koruması vevidalı kelepçeli terminaller; sahada güven veren önemli avantajlar sunar.

Kullanım Alanları

✔ 6–8 loadcell kullanılan kamyon ve aks kantarları
✔ Geniş ebatlı yer kantarları, rampa ve çukur kantarlar
✔ Silo, bunker ve tank tartım sistemleri
✔ Çok ayaklı endüstriyel platform kantarlar ve özel makine kantarları
✔ Proses tartımı yapılan endüstriyel otomasyon projeleri

Öne Çıkan Özellikler

✔ 304 paslanmaz çelik gövde ile zorlu ortamlara dayanıklı tasarım
✔ 8 adet yük hücresi girişi ve tek 4 telli çıkış hattı
✔ Her kanal için yüksek çözünürlüklü potansiyometre ile hassas köşe ayarı imkanı
✔ Konformal kaplamalı PCB ile nem ve korozyona karşı ekstra koruma
✔ Uyartım hattı üzerinde TVS aşırı gerilim koruma devresi
✔ PG9 plastik kablo rakorları, yaklaşık 5–6,2 mm kablo çapı uyumluluğu
✔ 0,6 mV/V – 3 mV/V aralığındaki 4 telli yük hücreleriyle tam uyum
✔ Vidalı kelepçeli terminaller ile sağlam ve pratik bağlantı imkanı
✔ CE onaylı, yüksek stabiliteye sahip endüstriyel tasarım

Paslanmaz Çelik 304 Gövde ve IP66 Koruma

Keli J-BOX-SS 8'li model, 304 kalite paslanmaz çelik gövde ile üretilir.Bu yapı, açık alan kantarları, gıda ve kimya tesisleri, ağır sanayi ortamları gibi zorlu koşullardagövdenin korozyondan zarar görmesini engeller. Doğru montaj ve sızdırmazlık sağlandığındaIP66 koruma seviyesi ile toza ve su sıçramalarına karşı yüksek dayanım sunar ve kutunun ömrünü uzatır.

8 Girişli Yapı ile Çok Noktadan Tartım Desteği

Bu modelde 8 adet bağımsız loadcell girişi bulunur. Her giriş 4 telli bağlantı yapısına sahiptirve yüksek çözünürlüklü potansiyometre üzerinden ayrı ayrı trim edilebilir.Böylece 6 veya 8 adet loadcell kullanılan kamyon kantarları, modüler yer kantarları veçok ayaklı platform kantarlarda tüm köşelerde dengeli ağırlık dağılımı sağlamak kolaylaşır.Köşe ayarı doğru yapıldığında tartım sonuçları hem hassas hem de tekrarlanabilir olur.

Konformal Kaplamalı Kart ve TVS Aşırı Gerilim Koruması

Keli J Box serisinin en önemli avantajlarından biri, konformal kaplamalı devre kartı veTVS aşırı gerilim koruma cihazı ile donatılmış olmasıdır.Konformal kaplama, kart yüzeyini nem, toz ve kimyasal etkilere karşı korurken;TVS koruma elemanı da uyartım hattına binen ani gerilim yükselmelerini sınırlandırır.Böylece hem yük hücreleri hem de tartım göstergesi daha güvenli bir ortamda çalışır,beklenmedik gerilim darbelerinin sebep olabileceği arızalar minimize edilir.

Pratik Montaj ve Düzenli Kablo Yönetimi

PG9 plastik kablo rakorları, 5–6,2 mm aralığındaki kablo çaplarıyla uyumlu olduğundan,loadcell ve gösterge kabloları kutuya sıkı ve sızdırmaz şekilde girer.Vidalı kelepçeli terminaller sayesinde kablo uçları sağlam biçimde sabitlenir;gerektiğinde sahada hızlı müdahale ve yeniden bağlantı imkanı tanınır.Kompakt gövde ölçüleri ile şase içine, duvar yüzeyine veya kantar altınapratik bir şekilde monte edilebilir ve kablo düzeni temiz bir şekilde yönetilebilir.

Teknik Özellikler: Keli J-BOX-SS 8'li

Marka / Model	Keli J-BOX-SS 8'li
Gövde Malzemesi	304 paslanmaz çelik
Loadcell Girişi	8 adet yük hücresi girişi (4 telli)
Çıkış Bağlantısı	1 adet 4 telli tartı göstergesi çıkışı
Uyumlu Loadcell Çıkışı	0,6 mV/V – 3 mV/V aralığında 4 telli yük hücreleri
Köşe Ayarı	Her giriş için yüksek çözünürlüklü potansiyometre ile sinyal trimi
Devre Kartı	Konformal kaplamalı PCB, yüksek stabilite
Koruma Elemanları	TVS aşırı gerilim koruma devresi (uyartım hattı)
Kablo Rakorları	PG9 plastik rakor, yaklaşık 5–6,2 mm kablo çapı uyumlu
Koruma Sınıfı	IP66'ya kadar su ve toz koruması (doğru montaj ile)
Boyutlar	Yaklaşık 160 × 160 × 52 mm
Terminal Tipi	Vidalı kelepçeli terminaller (topraklama hattı dahil)
Sertifikasyon	CE uyumlu endüstriyel tasarım

Not: Teknik bilgiler üretici katalog verilerine dayanır. Projenize özel kapasite, kablo yapısı ve çevre koşulları için Ata Tartı teknik ekibi ile iletişime geçerek en uygun J Box ve loadcell kombinasyonunu belirleyebilirsiniz.

Not: Bu sayfadaki ürün görselleri yapay zekâ destekli düzenlenmiştir. Gerçek ürün ile renk, doku ve aksesuar farklılıkları olabilir. Esas olan teknik özellikler ve sipariş onayıdır.

SSS – Keli J-BOX-SS 8'li Loadcell Toplama Kutusu

Keli J-BOX-SS 8'li loadcell toplama kutusu nedir?

Keli J-BOX-SS 8'li loadcell toplama kutusu, tartım sistemlerindeki sekiz adet yük hücresinin sinyalini tek bir hatta toplayan paslanmaz çelik bir junction box çözümüdür. Çok noktalı kamyon kantarı, aks kantarı, silo ve büyük platform kantarlarda köşe ayarı ve sinyal trimi için kullanılır.

6'lı yerine 8'li Keli J Box ne zaman tercih edilmelidir?

Eğer sisteminizde 6 yerine 8 noktadan yük alma ihtiyacı varsa; örneğin daha uzun kamyon kantarları, çok ayaklı platform kantarlar veya geniş silo ayakları gibi uygulamalarda Keli J-BOX-SS 8'li daha doğru tercihtir. Böylece her loadcell için ayrı trim imkanı ile platformun tüm köşelerinde dengeli tartım sağlanır.

Keli J-BOX-SS 8'li hangi loadcell tipleriyle uyumludur?

Keli J Box 8'li, 0,6 mV/V ile 3 mV/V aralığındaki 4 telli endüstriyel yük hücreleriyle uyumludur. Lama tipi loadcell, S tipi loadcell, kolon tipi loadcell, basınç tipi loadcell ve tek nokta loadcell modelleri ile birlikte kullanılabilir; Keli, Zemic ve benzeri markaların sensörleriyle de sorunsuz çalışır.

Paslanmaz çelik 304 gövde ve IP66 koruma hangi avantajları sağlar?

304 paslanmaz çelik gövde ve IP66 seviyesine kadar su ve toz koruması, Keli J-BOX-SS 8'li modelini açık alan kantarları, gıda ve kimya tesisleri ile ağır sanayi ortamlarında kullanıma uygun hale getirir. Gövde korozyona karşı dayanıklıdır ve doğru montajla kutu uzun yıllar boyunca güvenle kullanılabilir.

Köşe ayarı (corner adjustment) Keli J-BOX-SS 8'li ile nasıl yapılır?

Keli J-BOX-SS 8'li içinde her loadcell hattına ait yüksek çözünürlüklü potansiyometreler bulunur. Platformun her köşesine aynı ağırlık konularak bu potansiyometreler tek tek ayarlanır ve tüm köşelerde aynı tartı değeri okunur. Böylece 8 noktalı kamyon kantarı veya platform kantarda hassas ve dengeli bir köşe ayarı yapılmış olur.

TVS aşırı gerilim koruması Keli J Box'ta neden önemlidir?

Keli J Box serisinde kullanılan TVS aşırı gerilim koruma devresi, uyartım hattına binen ani gerilim darbelerini sınırlandırır. Yıldırım etkisi, endüktif yükler veya şebeke dalgalanmaları sırasında hem yük hücreleri hem de tartı göstergesi daha güvenli bir şekilde çalışır; sistemin uzun ömürlü olmasına katkı sağlar.

Kablo rakorları ve kablo çapı uyumluluğu nasıldır?

Keli J-BOX-SS 8'li modelinde PG9 tipinde plastik kablo rakorları kullanılır. Bu rakorlar yaklaşık 5 mm ile 6,2 mm arasındaki loadcell ve gösterge kablolarıyla uyumludur. Böylece kablolar kutuya sızdırmaz ve sağlam bir şekilde girer, dış ortamdan gelen su ve tozun kutu içine girmesi engellenir.

Keli J-BOX-SS 8'li montajında nelere dikkat edilmelidir?

Montaj sırasında junction box düz ve sağlam bir yüzeye sabitlenmeli, kablo rakorları sıkılmalı, topraklama hattı mutlaka bağlanmalı ve loadcell kabloları renk kodlarına göre doğru terminallere bağlanmalıdır. Kapağın contayla birlikte tam olarak kapandığından emin olduktan sonra köşe ayarı ve sistem kalibrasyonu yapılmalıdır.
