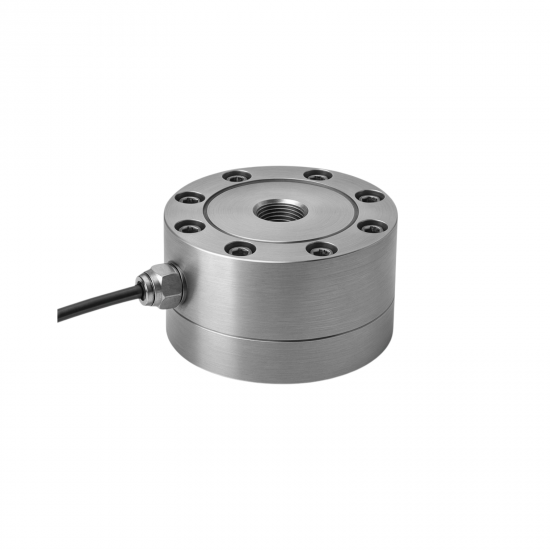

Keli LFSCE-A Spoke (Donut/Ring) Tip Yük Hücresi – 10/20/30 Ton
Keli LFSCE-A, düşük profilli spoke/donut (ring) tasarımıyla yüksek kapasitelerde güvenilir basma tartım sunar. IP67 korumalı, alaşımlı çelik gövdesi ve 3.0 mV/V çıkışıyla kamyon–vagon kantarları, tank/hopper tartımı ve pres–test sistemleri gibi endüstriyel uygulamalarda yüksek dayanım ve kararlılık sağlar. Bu varyantta 10 t, 20 t ve 30 t kapasiteler tek link altında sunulur.
Kullanım Alanları
- Kamyon/vagon kantarları, eksen yükü ölçümü
- Hopper–silo–tank tartımları, proses ağırlık izleme
- Pres, kalıp ve test makinelerinde kuvvet ölçümü
- Düşük montaj yüksekliği gerektiren zorlu endüstriyel uygulamalar
Öne Çıkan Avantajlar
- Düşük profil ring gövde: yüksek rijitlik, eksenel yüke hassasiyet
- IP67 sızdırmazlık ve alaşımlı çelik yapı
- 3.0 mV/V nominal çıkış; göstergeler/PLC’lerle geniş uyumluluk
- Emniyetli & nihai aşırı yük: ~%120 FS / ~%150 FS
- Uzun kablo (≈15 m) & 6 telli sensör—sense hatları ile kablo düşüm kompanzasyonu
Elektriksel & Çevresel Özellikler (Özet)
- Nominal çıkış: 3.0 ± 0.03 mV/V
- Besleme (önerilen / maks.): 10–12 V DC / 15 V DC
- Hata & kararlılık: sürünme (30 dk) ≲ %0.05 FS; sıfır/span sıcaklık katsayıları ≲ %0.05 FS/10°C; sıfır balans ≲ ±%1 FS
- Dirençler (tipik): giriş ≈ 700 Ω; çıkış ≈ 700 Ω; izolasyon: ≥ 5000 MΩ (@50 V)
- Sıcaklık aralığı: çalışma −30…+70 °C | kompanzasyon −10…+40 °C
- Koruma sınıfı: IP67
- Malzeme: Alaşımlı çelik (nickel plated)
Mekanik & Montaj
- Yapı: Halka (donut) gövde, çoklu cıvata delikli flanş
- Uygulama notu: Yükü eksenel hatta merkezleyin; yana/lateral yüklere karşı uygun montaj plakası ve pürüzsüz temas yüzeyi kullanın.
Kablo & Renk Kodları (6 telli)
- Input(+): Yeşil | Input(−): Siyah
- Output(+): Beyaz | Output(−): Kırmızı
- Sense(+): Sarı | Sense(−): Mavi
- Shield: Şeffaf (elemanla bağlı değildir)
Not: Boyutsal değerler ve delik paternleri kapasiteye göre değişir (10–30 t varyantları). Nihai seçim ve montaj için üretici datasheet’ine başvurun.
Teknik Özellikler: Keli LFSCE-A Spoke (Ring) Yük Hücresi – 10/20/30 Ton
| Model / Tip | Keli LFSCE-A, spoke (donut/ring) tip – basma |
| Kapasite (Emax) | 10 t, 20 t, 30 t (tek link) |
| Nominal Çıkış | 3.0 ± 0.03 mV/V |
| Doğrusal Olmayanlık | ≤ ±0.05 %FS |
| Creep (30 dk) | ≤ ±0.05 %FS |
| Sıcaklık Etkisi – Sıfır (TC0) | ≤ ±0.05 %FS / 10°C |
| Sıcaklık Etkisi – Duyarlılık (TCSPAN) | ≤ ±0.05 %FS / 10°C |
| Sıfır Dengesizliği | ≤ ±1.0 %FS |
| Emniyetli / Nihai Aşırı Yük | %120 FS / %150 FS |
| Önerilen Besleme / Maks. | 10–12 V DC / 15 V DC |
| Giriş / Çıkış Direnci | 700 ± 20 Ω / 703 ± 2 Ω (tipik) |
| İzolasyon Direnci (@50 V) | ≥ 5000 MΩ |
| Kompanzasyon / Çalışma Sıcaklığı | −10 … +40 °C / −30 … +70 °C |
| Koruma Sınıfı | IP67 |
| Malzeme | Alaşımlı çelik (nikel kaplamalı) |
| Kablo | 6 damarlı, ekranlı; Ø≈6 mm; uzunluk ≈6 m; shield elemanla bağlı değil |
| Tipik Montaj | Halka (ring) gövde, çoklu civatalı flanş; 20–30 t için üst merkezde M40×1.5–6H diş (uygulamaya göre) |
| Kablo Bağlantı Renkleri (6 telli) | |
|---|---|
| Input / Excitation (+) | Yeşil (Green) |
| Input / Excitation (−) | Siyah (Black) |
| Signal / Output (+) | Beyaz (White) |
| Signal / Output (−) | Kırmızı (Red) |
| Sense (+) | Sarı (Yellow) |
| Sense (−) | Mavi (Blue) |
| Shield | Şeffaf (Transparent) |
Not: Değerler üretici datasheet’ine dayalı tipik/nominal bilgiler olup kapasiteye ve sürüme göre küçük farklılıklar gösterebilir. Kesin yerleşim (delik çapları/patern) için ilgili kapasite çizimine bakınız.
Sıkça Sorulan Sorular (Keli LFSCE-A – 10/20/30 Ton)
LFSCE-A hangi uygulamalar için uygundur?
Halka (spoke/ring) tip basma yük hücresidir. Kamyon kantarı, silo/hopper tartımı, ağır platformlar, pres/kalibrasyon fikstürleri ve otomotiv testlerinde tercih edilir.
Hangi kapasiteler bu varyantta mevcut?
Tek linkte 10 t, 20 t ve 30 t seçenekleri sunulur.
Doğruluk ve elektriksel özellikler nelerdir?
Nominal çıkış 3.0 ± 0.03 mV/V. Doğrusal olmama ≤ ±0.05 %FS, creep (30 dk) ≤ ±0.05 %FS. Giriş/çıkış dirençleri tipik 700 ± 20 Ω / 703 ± 2 Ω.
Koruma sınıfı ve malzeme nedir?
IP67 sızdırmazlık; gövde nikel kaplamalı alaşımlı çelik.
Besleme ve kablolama?
Önerilen besleme 10–12 V DC (maks. 15 V). 6 telli, ekranlı kablo kullanır: Exc+ Yeşil, Exc− Siyah, Sig+ Beyaz, Sig− Kırmızı, Sense+ Sarı, Sense− Mavi; shield elemanla bağlı değildir.
Aşırı yük dayanımı nedir?
Emniyetli aşırı yük %120 FS, nihai aşırı yük %150 FS.
Sıcaklık aralıkları?
Kompanzasyon −10…+40 °C, çalışma −30…+70 °C.
Montajda dikkat edilmesi gerekenler?
Düz/rijit flanşlar kullanın, tüm civataları eşit torkla sıkın. Yük hattını eksene paralel tutun, lift-off ve yatay kuvvetlere karşı mekanik sınırlayıcı kullanın. 20–30 t modellerde merkez diş M40×1.5–6H (10 t için M32×2) çizime göre uygulanır.
Yasal metroloji (OIML) durumu nedir?
Bu seri genellikle OIML onaysız endüstriyel uygulamalar için sunulur. Yasal metroloji gereken projelerde sistem düzeyinde uygun sertifikasyon ve onaylı gösterge kullanılması gerekir.
Hangi göstergeler/PLC’lerle uyumludur?
Standart mV/V giriş kabul eden tüm tartım göstergeleri, transmitter’lar ve PLC/DAQ modülleriyle uyumludur. 6-telli bağlantı sayesinde uzun kablolarda Sense telini etkinleştirmeniz önerilir.
