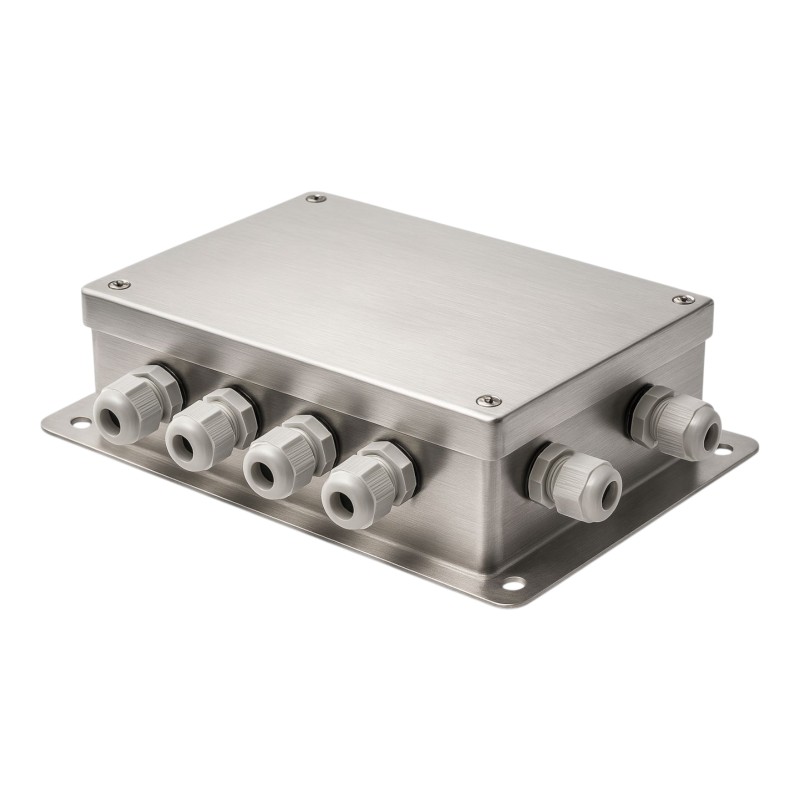

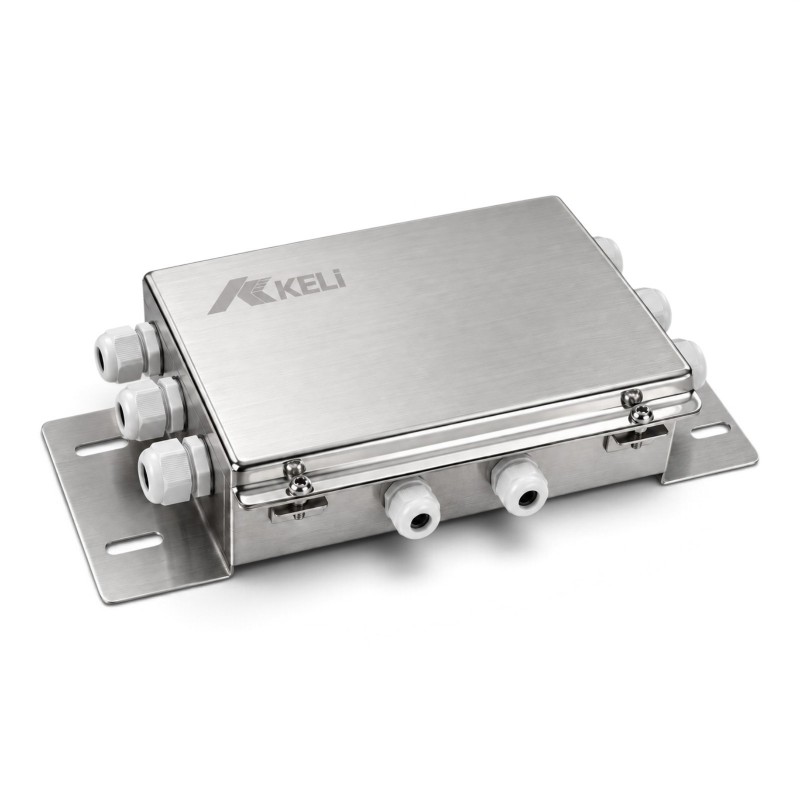

Keli J-BOX-SS 4'lü Loadcell Toplama Kutusu

0 yorum • Yorum Yap

2.750,00TL

Stok: Stokta var
Marka: Keli
Model: JXHG-4

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

950,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

12.000,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

12.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

4.100,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

3.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C4 3–50 kg OIML Tek Nokta Loadcell

3.750,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C5 3–50 kg OIML Tek Nokta Loadcell

4.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑R1 2,5–50 kg OIML C3/C4 Tek Nokta Loadcell

3.000,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Keli JXHG-4 , Keli J-BOX-SS 4’lü , 4’lü junction box , paslanmaz toplama kutusu

Açıklama
Yorumlar

Keli J-BOX-SS 4'lü Loadcell Toplama Kutusu dört yük hücreli platformlarda sensör kablolarını tek bağlantı noktasında toplar ve tartım göstergesine iletir. Dört bağımsız girişin köşe ayarı, aynı kontrol yükü platformun farklı köşelerine taşındığında oluşan ölçüm farklarının dengelenmesini sağlar.

JXHG-4 Öne Çıkan Özellikler

4 bağımsız loadcell girişi ve tek gösterge çıkışı
304 paslanmaz çelik gövde; IP66’ya kadar; doğru montaj ve sızdırmazlık ile
4 telli bağlantı ve 0,6–3 mV/V sensör sinyal aralığı
Kanal bazında potansiyometre ile köşe ayarı
Konformal kaplamalı PCB; Uyartım hattında TVS aşırı gerilim koruması

Teknik Tablo: JXHG-4

Bağlantı, Kanal Ayarı ve Gövde Özellikleri

Marka / Model	Keli J-BOX-SS 4 girişli / JXHG-4
Ürün Kodu	JXHG-4
Ürün Türü	Analog loadcell toplama kutusu / junction box
Loadcell Girişi	4 adet; 4 telli
Gösterge Bağlantısı	1 adet 4 telli tartım göstergesi çıkışı
Uyumlu Loadcell Sinyali	0,6–3 mV/V
Gövde Malzemesi	304 paslanmaz çelik
Koruma Sınıfı	IP66’ya kadar; doğru montaj ve sızdırmazlık ile
Kanal / Köşe Ayarı	Her kanal için yüksek çözünürlüklü potansiyometre
Devre Kartı	Konformal kaplamalı PCB
Kablo Rakorları	PG9 plastik rakor; 5–6,2 mm kablo çapı
Terminal Yapısı	Vidalı kelepçeli terminaller; topraklama bağlantısı
Elektriksel Koruma	Uyartım hattında TVS aşırı gerilim koruması
Uygunluk İfadesi	CE uyumlu tasarım

JXHG-4 Kullanım Alanları

Dört sensör kullanılan yer ve rampa kantarları, tank ve bunker tartımı ile özel makine platformlarında değerlendirilir. Seçim, platformun tonajından önce sensör sayısı ve elektriksel bağlantı düzeniyle yapılır.

4 Girişli Toplama Kutusu Seçimi

Dört loadcell bulunan ve paslanmaz gövde istenen bir sistem için bu model karşılaştırılabilir. Sensör sayısı altı veya daha fazlaysa giriş sayısı yeterli bir kutu seçilmelidir. Daha fazla giriş, kantarın taşıma kapasitesini tek başına artırmaz.

Loadcell ve İndikatör Uyumu

4 telli bağlantı yapısı ve 0,6–3 mV/V sinyal aralığı, sensör etiketi ve indikatör giriş özellikleriyle birlikte kontrol edilmelidir. Sensörlerin besleme gereksinimi, köprü dirençleri ve toplam elektriksel yükü de eşleşmelidir. Yalnız kablo sayısının veya markanın aynı olması sistem uyumunu göstermez.

Altı telli sensörün sense uçları veya dijital loadcell bağlantısı, dört telli analog düzenle aynı kabul edilmemelidir. Kablo uçlarını modelin bağlantı şemasıyla eşleştirin; renkleri markalar arasında otomatik taşımayın. Standart PLC analog girişinde kullanım için uygun tartım modülü veya transmitter gerekir.

JXHG-4 Montajı ve Köşe Ayarı

Kutuyu şase veya duvara sabitleyin; kapağa ve terminallere servis erişimi bırakın.
Rakorları kablo çapına uygun sıkın; kabloların bağlantı uçlarını çekmesini önleyin.
Kablo ekranı ve topraklama bağlantısını indikatörün talimatıyla eşleştirin.
Kapak contası ile kullanılmayan girişlerin sızdırmazlığını kontrol edin.
Mekanik temasları giderdikten sonra aynı kontrol yüküyle kanal dengelemesi yapın; sıfır ve yük kalibrasyonunu doğrulayın.

IP66’ya kadar; doğru montaj ve sızdırmazlık ile. Kasa, rakor ve kapak birlikte korunmalıdır. Kutu içine su girmesi, yoğunlaşma veya gevşek terminal bağlantısı ölçüm kararlılığını etkileyebilir. Servis sonrası sızdırmazlık ve tartım kontrolü yenilenmelidir.

JXHG-4 Fiyatı ve Sipariş

6 Ekim 2026 tarihinde bu ürünün sitede görüntülenen liste fiyatı 2.750 TL, KDV dahildir. Güncel stok, kablo ihtiyacı ve teslim kapsamı sipariş aşamasında kontrol edilir. Sensör adedini, sensör etiketini ve indikatör modelini paylaşmanız uygun bağlantı düzeninin belirlenmesini kolaylaştırır.

Diğer Loadcell Toplama Kutusu Seçenekleri

İncele → Keli 6 Girişli J Box JXHG-6 modelinin kendi bağlantı ve gövde özelliklerini inceleyin. İncele → Keli 8 Girişli J Box JXHG-8 modelinin kendi bağlantı ve gövde özelliklerini inceleyin. İncele → Keli 10 Girişli J Box JXHG-10 modelinin kendi bağlantı ve gövde özelliklerini inceleyin.

JXHG-4 Hakkında Sık Sorulan Sorular

Giriş sayısı, bağlantı, köşe ayarı ve montaj hakkında kısa yanıtlar.

JXHG-4 ile J-BOX-SS 4’lü aynı ürün sayfasını mı ifade eder?

Bu sayfadaki ürün J-BOX-SS 4’lü adıyla sunulur; mevcut ürün kodu JXHG-4’tür. Sipariş eşleşmesinde giriş sayısı, gövde ve ürün etiketi birlikte kontrol edilir.

Bu kutuya kaç loadcell bağlanır?

Dört ayrı loadcell girişi bulunur. Bağlantılar tek bir tartım göstergesi çıkışında toplanır.

Dört köşede farklı değer okunuyorsa ne yapılır?

Önce platformun mekanik temasları ve yük aktarımı kontrol edilir. Ardından aynı kontrol yüküyle kanallar dengelenir ve sistem kalibrasyonu doğrulanır.

Hangi sensör sinyal aralığıyla kullanılır?

Bu ürünün mevcut teknik kaydında 0,6–3 mV/V aralığı belirtilir. Sensörlerin bağlantısı ve indikatörün sinyal ile besleme uyumu ayrıca kontrol edilir.

Altı telli loadcell doğrudan bağlanır mı?

Bu sayfadaki bağlantı yapısı dört tellidir. Sense uçlarının nasıl kullanılacağı sensör, kutu ve indikatör şemaları birlikte incelenerek belirlenmelidir.

Dijital loadcell ile kullanılabilir mi?

Bu ürün analog bağlantı düzeni içindir. Dijital sensörlerde haberleşme protokolü ve bağlantısı uygun ayrı kutu kullanılmalıdır.

Kablo rakoru hangi çap içindir?

Mevcut teknik kayıtta PG9 plastik rakor; 5–6,2 mm kablo çapı belirtilir. Rakorun kabloyu sıkması ve sızdırmazlık sağlaması montajda kontrol edilir.

Koruma sınıfı tek başına yeterli mi?

Bu ürün IP66’ya kadar; doğru montaj ve sızdırmazlık ile olarak sunulur. Kapağın, rakorların ve kullanılmayan girişlerin doğru kapatılması korumayı etkiler.

Kutu değişince kalibrasyon gerekir mi?

Değişimden sonra kablo bağlantıları ve kanal dengelemesi kontrol edilir. Ardından sıfır, bilinen yükle kalibrasyon ve farklı yükleme noktaları doğrulanır.
