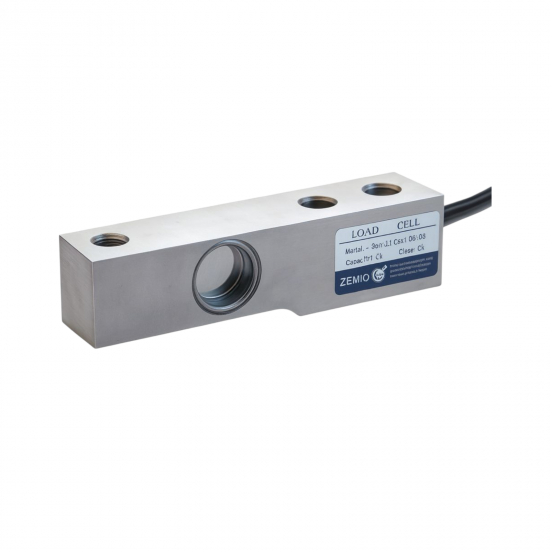

Zemic HM8C 3–5 Ton IP68 Lama Tipi Loadcell

Zemic HM8C 3–5 Ton Lama Tipi Loadcell; ağır hizmet platformları, tank, silo ve hopper tartımlarında kullanılan tek uçlu kesme kirişli yük hücresidir. 3 ton ve 5 ton kapasite seçenekleri, hermetik kapatılmış nikel kaplamalı alaşımlı çelik gövde, IP68 koruma ve 2,0 ± 0,004 mV/V nominal çıkışla sunulur. Her iki model de C3 performans sınıfındadır ancak OIML kapsamı dışındadır.

Zemic HM8C 3 Ton ve 5 Ton Özellikleri

• 3 ton ve 5 ton nominal kapasite seçenekleri
• C3 performansı, 3.000 loadcell bölüntüsü ve Y 10.000 oranı
• Hermetik kapatılmış alaşımlı çelik gövde ve IP68 koruma
• 2,0 ± 0,004 mV/V çıkış ve 5–12 V DC önerilen besleme
• 6 metre uzunluğunda dört telli kablo ve M18 montaj bağlantısı

3 Ton ve 5 Ton HM8C Arasında Kapasite Seçimi

HM8C’nin 3 ve 5 ton değerleri, tek bir loadcell’in nominal kapasitesini belirtir. Uygun model seçilirken tartılacak ürünün ağırlığına platform veya hazne darası, bağlı ekipmanlar ve çalışma sırasında oluşabilecek dinamik yükler eklenmelidir.

Çoklu sensörlü bir sistemde toplam yükün loadcell sayısına bölünmesi, yalnızca eşit yük dağılımındaki ortalamayı verir. Haznenin ağırlık merkezi, platforma yükün bırakıldığı nokta ve desteklerin yerleşimi nedeniyle bir sensöre daha fazla yük gelebilir. Seçim, en fazla yüklenebilecek destek noktası dikkate alınarak yapılmalıdır.

Daha yüksek kapasiteli sensör kullanılması tek başına daha hassas tartım sağlamaz. Kapasite, hedeflenen ekran taksimatı ve mekanik emniyet payı birlikte değerlendirilmelidir.

C3 Performansı ve OIML Kapsamı

HM8C’nin 3 ve 5 ton modelleri C3 performansında sunulur; OIML onay kapsamına dâhil değildir. C3 ibaresi, ürünün tanımlanan ölçüm performansını ifade eder ve tek başına bir onay belgesinin yerine geçmez.

Ticari tartım projesinde loadcell’in belge durumu ve komple sistemin uygunluğu ayrıca değerlendirilmelidir. Loadcell için tanımlanan 3.000 bölüntü de indikatör ekranında seçilecek taksimatla doğrudan aynı anlamı taşımaz.

Tank, Silo ve Ağır Platform Tartımında Kullanımı

• Ağır hizmet platform ve palet kantarları
• Tank, silo, hopper ve bunker tartımları
• Hammadde dozaj ve harmanlama sistemleri
• Dolum, boşaltım ve proses ağırlık kontrolü
• Uygun mekanik düzenekle konveyör tartım uygulamaları

Tank ve silo tartımında borular, hortumlar, merdivenler ve diğer bağlantılar tartılan bölüme ek kuvvet aktarabilir. Yükün sensörlere doğru iletilmesi için bu bağlantıların etkisi kontrol edilmeli; karıştırıcı titreşimi ve dolum darbeleri de mekanik tasarıma dâhil edilmelidir.

Platform uygulamalarında paletin veya malzemenin sert bırakılması anlık aşırı yük oluşturabilir. %150 emniyetli ve %300 nihai aşırı yük değerleri, nominal kapasitenin üzerinde sürekli tartım yapılabileceği anlamına gelmez.

Hermetik IP68 Gövde ve Malzeme Seçimi

HM8C’nin ölçüm bölgesi hermetik olarak kapatılmıştır. IP68 koruma, nemli endüstriyel ortamlarda sensörün çevresel dayanımını destekler. Gövde nikel kaplamalı alaşımlı çelikten üretilmiştir.

HM8C paslanmaz çelik değildir. Kimyasal temas veya yüksek korozyon riski bulunan uygulamalarda gövde, montaj elemanları ve kablo bağlantılarının ortamla uyumu kontrol edilmelidir. Junction box ve elektronik gösterge için de çalışma şartlarına uygun koruma seçilmelidir.

HM8C Montajı ve Sistem Entegrasyonu

HM8C 3–5 Ton Montajı ve Kablo Bağlantısı

HM8C’nin 3 ve 5 ton modellerinde M18 sabitleme cıvataları için önerilen tork 300 Nm’dir. Loadcell’in sabit ucu temiz, düz ve rijit bir yüzeye bağlanmalı; yük serbest uçtaki yük girişine doğru eksende aktarılmalıdır.

• Kapasiteye ve yük giriş yapısına uygun ayak veya montaj takımı kullanın.
• Montaj yüzeylerinde boşluk, çapak ve belirgin seviye farkı bırakmayın.
• Yan kuvvet, dönme ve kalkma etkilerini uygun mekanik elemanlarla sınırlandırın.
• Kabloyu ezilme, çekilme ve hareketli parçalara sürtünmeden koruyun.
• Kurulum sonrasında sıfır, köşe ve kapasite kontrollerini tamamlayın.

Her iki kapasitede standart kablo 6 metre uzunluğunda, Ø5 mm çapında ve dört iletkenlidir. Besleme ve sinyal hatları indikatör veya transmitter üzerindeki karşılıklarına bağlanmalıdır.

İndikatör, PLC ve Çoklu Loadcell Bağlantısı

HM8C, 2 mV/V nominal köprü çıkışı üretir. Uyumlu loadcell girişine sahip bir tartım indikatörüyle kullanılabilir. Standart 0–10 V veya 4–20 mA PLC analog girişleri için ise tartım transmitteri, sinyal dönüştürücü ya da özel PLC tartım modülü gerekir.

Çoklu sensörler uygun junction box üzerinden paralel bağlanır. Köşe dengelemesi, aynı test yükünün farklı yükleme noktalarındaki okumaları karşılaştırılarak yapılır. Ardından sıfır ve kapasite kalibrasyonu tamamlanır.

Mevcut Sistemde HM8C Değişimi ve ATEX Seçeneği

Değişim ürünü seçerken kapasiteyle birlikte nominal çıkış, giriş ve çıkış dirençleri, sabitleme bağlantısı ve yük giriş yapısı karşılaştırılmalıdır. Özellikle 0,5–2 ton HM8C grubundan 3–5 ton grubuna geçerken montaj bağlantısı ve kablo uzunluğunun değiştiği dikkate alınmalıdır.

Patlayıcı ortam uygulamaları için siparişe bağlı ATEX konfigürasyonu değerlendirilebilir. Uygunluk, temin edilecek ürünün tam sipariş kodu, etiketi ve ilgili sertifika kapsamıyla kontrol edilmelidir.
