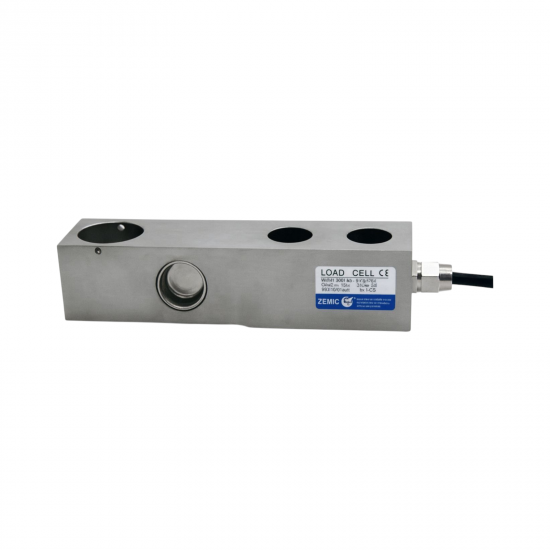

Zemic BM8H 5 Ton Paslanmaz Lama Tipi Loadcell

Zemic BM8H 5 Ton Paslanmaz Lama Tipi Loadcell; ağır platformlar, palet kantarları, hopper, bunker ve tank tartım sistemleri için geliştirilen analog tek uçlu kesme kirişli yük hücresidir. Model; 5.000 kg nominal kapasite, hermetik paslanmaz çelik gövde, IP68 koruma, OIML R60 C3 doğruluk sınıfı, 2,0 ± 0,02 mV/V çıkış ve çoklu loadcell sistemlerine uygun A1 akım kalibrasyonuyla sunulur.

Zemic BM8H 5 Ton C3, A1 ve IP68 Özellikleri

• 5 ton / 5.000 kg nominal kapasite
• OIML R60 C3 doğruluk sınıfı ve 3.000 loadcell bölüntüsü
• Hermetik kapatılmış paslanmaz çelik gövde ve IP68 koruma
• 2,0 ± 0,02 mV/V nominal çıkış ve 1000 Ω köprü yapısı
• Paralel bağlantılı sistemler için A1 akım kalibrasyonu
• 6 metre, poliüretan kılıflı ve korumalı kablo
• 4 veya 6 telli bağlantı seçeneği
• M20 sabitleme bağlantısı ve 450 Nm önerilen tork

BM8H Serisinde 3 Ton Model Bulunuyor mu?

Zemic’in güncel BM8H ürün listesinde 500 kg, 1 ton, 1,5 ton, 2 ton ve 5 ton kapasite seçenekleri bulunur. Seride 3 ton kapasiteli bir BM8H modeli yer almaz. Bu nedenle daha önce “3–5 ton” olarak tanımlanan ürün sayfası yalnızca BM8H 5 ton modeli olarak değerlendirilmelidir.

Üreticinin standart teknik föyünde 5 ton model BM8H-C3-5t-6B-A1 koduyla belirtilir. Farklı kablo veya bağlantı seçenekleri sunulabileceğinden değişim ürünü seçilirken mevcut loadcell etiketindeki tam kod doğrulanmalıdır.

5 Ton Loadcell Kapasitesi Nasıl Değerlendirilmelidir?

BM8H üzerindeki 5 ton değeri, tek bir loadcell’in nominal kapasitesidir. Birden fazla loadcell kullanılan platform, tank veya hopper sistemlerinde toplam taşıma kapasitesi belirlenirken sensör sayısının yanında yapı darası, yük dağılımı, dolum darbesi, titreşim ve bir destek noktasında oluşabilecek en yüksek yük birlikte değerlendirilmelidir.

Yükün bütün sensörlere her zaman eşit dağılacağı varsayılmamalıdır. Mekanik toleranslar, platform esnemesi, eğimli zemin, karıştırıcı kuvvetleri ve boru bağlantıları belirli bir loadcell’in diğerlerinden daha fazla yük taşımasına neden olabilir. Bu nedenle kapasite hesabında uygun mühendislik emniyeti bırakılmalıdır.

BM8H Shear Beam Yapısı ve Kullanım Alanları

BM8H, paslanmaz çelik gövdeli bir shear beam, yani kesme kirişli loadcell modelidir. Lama biçimli gövdesine rağmen bending beam sınıfında değildir. Yük, sensörün serbest tarafındaki belirlenen noktadan uygulanır ve gövdedeki kesme deformasyonu strain gauge köprüsü tarafından elektriksel sinyale dönüştürülür.

• Ağır hizmet platform ve palet kantarları
• Hopper, bunker ve silo tartım sistemleri
• Tank tartımı, karışım ve dozajlama uygulamaları
• Proses kontrolü ve malzeme seviye takibi
• Dolum ve paketleme sistemleri
• Statik veya hafif dinamik endüstriyel tartım uygulamaları

Doğru performans için yükün belirtilen kuvvet yönünde uygulanması gerekir. Yan yük, burulma, dönme, kalkma ve boru gerilimi gibi istenmeyen kuvvetler uygun tartım modülü, stay rod veya mekanik sınırlandırıcılarla kontrol edilmelidir.

A1 Akım Kalibrasyonu Ne Sağlar?

BM8H’nin A1 seçeneğinde loadcell çıkışı akım bakımından eşleştirilir. Bu özellik, birden fazla sensörün paralel bağlandığı platform ve tank tartım sistemlerinde loadcell çıkışlarının birbirine daha yakın çalışmasını sağlar.

A1 akım kalibrasyonu harici dengeleme direnci ihtiyacını azaltabilir, sahadaki kurulumu hızlandırabilir ve arızalı bir sensörün değişimini kolaylaştırabilir. Buna rağmen mekanik kurulum tamamlandıktan sonra sıfır kontrolü, köşe testi ve bilinen ağırlıklarla sistem kalibrasyonu yapılmalıdır.

Hermetik Paslanmaz Gövde ve IP68 Koruma

BM8H’nin paslanmaz çelik gövdesi hermetik olarak kapatılmıştır. IP68 koruma; loadcell gövdesinin toz, nem ve su girişine karşı yüksek çevresel dayanım sunmasına yardımcı olur. Bu yapı yıkamalı tesisler, nemli proses alanları ve dış ortam platformları için avantaj sağlar.

IP68 sınıfı yalnızca loadcell gövdesini tanımlar. Kablo ekleri, rakorlar, junction box, montaj kiti ve tartım elektroniği aynı koruma seviyesine sahip olmayabilir. Kimyasal temizlik maddesi kullanılan tesislerde gövde ve poliüretan kablonun kimyasal uyumluluğu ayrıca kontrol edilmelidir.

BM8H 5 Ton Montajı ve Uyumlu Aksesuarlar

• Loadcell’i temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitleyin.
• 5 ton modelde M20 bağlantı ve 450 Nm önerilen tork değerini dikkate alın.
• Yükü sensörün belirtilen yük giriş noktasına uygulayın.
• Yan hareket ve kalkma riskini uygun tartım modülüyle sınırlandırın.
• Boru veya şase bağlantılarından gelen istenmeyen kuvvetleri azaltın.
• Kabloyu çekme, ezilme, keskin kenar ve kaynak akımından koruyun.
• Montaj sonrasında boş yük, köşe ve kapasite kalibrasyonu yapın.

BM8H 5 ton için kendinden hizalamalı ve kalkma korumalı BM-8-411-5t veya BM-8-406-5t tartım modülleri kullanılabilir. Komple paslanmaz montaj seti gereken uygulamalarda BM-8-904-5t; ayarlanabilir yük ayağı gereken platformlarda BJ-8-207-5t değerlendirilebilir.

Darbe yüklerinin bulunduğu uygulamalarda 5 ton BM8H ile uyumlu elastomer çözümü kullanılabilir. Montaj aksesuarının kapasitesi, yatay kuvvet dayanımı, kalkma koruması ve çalışma ortamına uygunluğu projeye göre kontrol edilmelidir.

4 Telli ve 6 Telli Kablo Bağlantısı

BM8H 5 Ton Montajı ve Kablo Bağlantısı

BM8H 5 ton, 6 metre uzunluğunda korumalı ve poliüretan kılıflı kabloyla sunulur. Sipariş konfigürasyonuna göre dört veya altı telli bağlantı kullanılabilir. Altı telli modelde besleme ve sinyal hatlarına ek olarak Sense+ ve Sense− iletkenleri bulunur.

Dört telli kabloda AWG22, altı telli kabloda AWG28 iletken kullanılır. Kablo çapı Ø5 mm’dir ve ekran loadcell ölçüm elemanına bağlı değildir. Ekran bağlantısı kullanılan gösterge, transmitter veya junction box üreticisinin topraklama düzenine göre yapılmalıdır.

BM8H Doğrudan PLC Analog Girişine Bağlanabilir mi?

BM8H standart 0–10 V veya 4–20 mA çıkış yerine 2 mV/V seviyesinde Wheatstone köprü sinyali üretir. Örneğin 10 V beslemede tam kapasite çıkışı yaklaşık 20 mV seviyesindedir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanması uygun değildir.

PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini 0–10 V, 4–20 mA veya uygun haberleşme protokolüne dönüştüren bir tartım transmitteri ya da özel PLC loadcell modülü kullanılmalıdır. Çoklu loadcell sistemlerinde sensörler uygun junction box üzerinden birleştirilmelidir.

OIML Belgesi, ATEX Seçeneği ve M Onayı

BM8H 5 ton, OIML R60 C3 doğruluk sınıfında sunulur. OIML uygunluğu yalnızca loadcell’in metrolojik performansını tanımlar; komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistem uygun olmalıdır.

Patlayıcı ortamlar için siparişe bağlı ATEX konfigürasyonları bulunur. Standart BM8H’nin otomatik olarak ATEX onaylı olduğu kabul edilmemelidir. Tehlikeli bölge uygulamalarında tam sipariş kodu, ürün etiketi ve ilgili sertifika birlikte kontrol edilmelidir.
