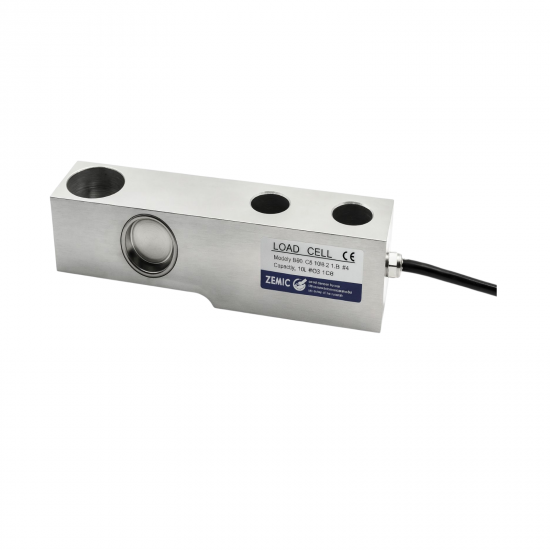

Zemic BM8G 5 Ton Paslanmaz Lama Tipi Loadcell

Zemic BM8G 5 Ton Paslanmaz Lama Tipi Loadcell; platform, tank, silo, hopper ve ağır hizmet proses tartımlarında kullanılan hermetik paslanmaz çelik shear beam yük hücresidir. OIML R60 C3 doğruluk sınıfındaki 5 ton model; IP68 koruma, 2,0 ± 0,004 mV/V nominal çıkış, SC akım kalibrasyonu ve geniş W2 montaj yapısıyla zorlu endüstriyel uygulamalar için geliştirilmiştir.

Zemic BM8G 5 Ton C3, SC ve IP68 Özellikleri

• 5 ton nominal kapasite ve OIML R60 C3 doğruluk sınıfı
• BM8G-C3-5t-5B-SC-W2 tam üretici konfigürasyonu
• Hermetik kapatılmış paslanmaz çelik shear beam gövde
• Tozlu, nemli ve yıkamalı ortamlar için IP68 koruma
• 2,0 ± 0,004 mV/V nominal çıkış
• Çoklu loadcell sistemleri için SC akım kalibrasyonu
• M20 sabitleme bağlantısı ve 375 Nm üretici tork değeri
• AWG22, dört iletkenli, silikon kauçuk kılıflı 5 metre kablo

BM8G 5 Ton W2 Konfigürasyonu Nedir?

BM8G serisinin 5 ton modeli, üretici kodunda W2 ile tanımlanan daha büyük gövde ve montaj grubunu kullanır. Bu nedenle 500 kg, 1 ton veya 2 ton BM8G modelleriyle aynı kapasite grubunda değerlendirilmemelidir.

Mevcut bir loadcell değiştirilirken yalnızca BM8G model adı yeterli değildir. Kapasite, W2 işareti, sabitleme cıvatası, montaj yüksekliği, kablo bağlantısı ve tam ürün kodu birlikte karşılaştırılmalıdır.

• 5 ton modelin üretici kodunda W2 işareti bulunur.
• Sabitleme bağlantısı M20, önerilen tork 375 Nm’dir.
• Yaklaşık loadcell ağırlığı 5 kg’dır.
• 500 kg–2 ton modellerde kullanılan M12 bağlantı grubu bu model için geçerli değildir.

BM8G 5 Ton Shear Beam Yapısı ve Kullanım Alanları

BM8G, yük altında gövdesinde oluşan kesme gerilmesini strain gauge köprüsüyle ölçen tek uçlu shear beam loadcell’dir. Geniş sabitleme yüzeyi, yüksek kapasiteli platform ve proses tartımlarında rijit bir mekanik bağlantı kurulmasına yardımcı olur.

• Ağır hizmet platform ve zemin kantarları
• Tank, silo, bunker ve hopper tartım sistemleri
• Hammadde dozajlama ve reçeteleme hatları
• Dolum, paketleme ve proses kontrol sistemleri
• Konveyör ve üretim hattı tartımları
• Nemli, tozlu veya yıkamalı endüstriyel ortamlar

Kapasite hesabında tartılacak net yükle birlikte platform veya tank darası, loadcell sayısı, yük dağılımı, karıştırıcı veya boru bağlantılarından gelen kuvvetler ve oluşabilecek dinamik etkiler değerlendirilmelidir.

Hermetik Paslanmaz Gövde ve IP68 Koruma

BM8G’nin paslanmaz çelik gövdesi hermetik olarak kapatılmıştır. IP68 koruma sınıfı sensörün toz, nem ve su girişine karşı yüksek çevresel koruma sağlamasına yardımcı olur.

IP68 yalnızca loadcell gövdesinin koruma seviyesini tanımlar. Kablo, rakor, junction box, kablo ekleri, indikatör ve diğer elektronik bileşenler de çalışma ortamına uygun biçimde korunmalıdır. Kimyasal yıkama bulunan tesislerde kullanılan temizlik maddesinin kablo ve sistem bileşenleriyle uyumu ayrıca kontrol edilmelidir.

BM8G 5 Ton Montajı ve Aksesuar Seçimi

BM8G 5 Ton W2 Montajı ve D19 Kablo Bağlantısı

BM8G 5 ton W2 modelinde M20 sabitleme cıvataları ve 375 Nm üretici tork değeri dikkate alınmalıdır. Loadcell temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitlenmeli; yük teknik çizimde belirtilen kuvvet yönünde uygulanmalıdır.

• Yan yük, dönme ve kalkma etkilerini uygun montaj grubuyla kontrol edin.
• Çoklu loadcell sistemlerinde bütün destek noktalarını aynı seviyede kurun.
• Boru ve hortum bağlantılarının tanka ek kuvvet aktarmasını sınırlayın.
• Kabloyu çekme, ezilme, keskin kenar ve yüksek sıcaklıktan koruyun.
• Montaj sonrasında sıfır kontrolü, köşe testi ve kapasite kalibrasyonu yapın.

BM-8-409 paslanmaz montaj grubu kendinden hizalanma, kalkma koruması ve kontrollü yatay hareket sağlar. BM-8-410 buna ek olarak stay rod ile yatay stabilizasyon sunar. Darbe veya titreşim beklenen sistemlerde 5 ton BM8G elastomer montaj elemanı değerlendirilebilir.

BM8G 5 Ton SC Akım Kalibrasyonu

BM8G 5 tonun tam üretici kodundaki SC, akım kalibrasyonlu konfigürasyonu ifade eder. Bu özellik, paralel bağlanan loadcell çıkışlarının birbirine daha yakın çalışmasına yardımcı olarak çoklu sensörlü platform ve tank sistemlerinde köşe ayarını kolaylaştırabilir.

SC kalibrasyonu; mekanik yük dağılımı, junction box ayarı ve komple sistem kalibrasyonunun yerine geçmez. Loadcell’lerin aynı kapasite, performans sınıfı ve elektriksel konfigürasyonda olması gerekir.

BM8G Standart ve D19 Kablo Renkleri

BM8G dört iletkenli kabloyla sunulur. Güncel üretici föyünde standart bağlantı ile D19 bağlantısı farklı renk düzenlerine sahiptir. Bağlantı yapılmadan önce tam ürün kodu, loadcell etiketi ve kalibrasyon belgesi kontrol edilmelidir.

Standart kablo AWG22 yapıda, dört iletkenli, Ø5 mm çapında ve 5 metre uzunluğundadır. Dış kılıf siyah silikon kauçuktur. Kablo ekranının gösterge veya sistem tarafındaki sonlandırması, kullanılan tartım elektroniğinin talimatına göre yapılmalıdır.

BM8G 5 Ton Doğrudan PLC Girişine Bağlanabilir mi?

BM8G, standart 0–10 V veya 4–20 mA sinyali yerine düşük seviyeli mV/V köprü çıkışı üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz.

PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC tartım modülü kullanılmalıdır.

BM8G 5 Ton OIML Belgesi ve M Onayı

BM8G 5 ton, OIML R60 C3 doğruluk sınıfındadır. Bu kapasite için C4 konfigürasyonu üreticinin güncel model tablosunda yer almamaktadır. C4 seçeneği BM8G serisinin 500 kg, 1 ton ve 2 ton modelleriyle sınırlıdır.

OIML belgeli loadcell kullanılması komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik yapı, kapasite ve taksimat, loadcell düzeni, kurulum, muayene ve damgalama dâhil bütün sistemin uygun olması gerekir.
