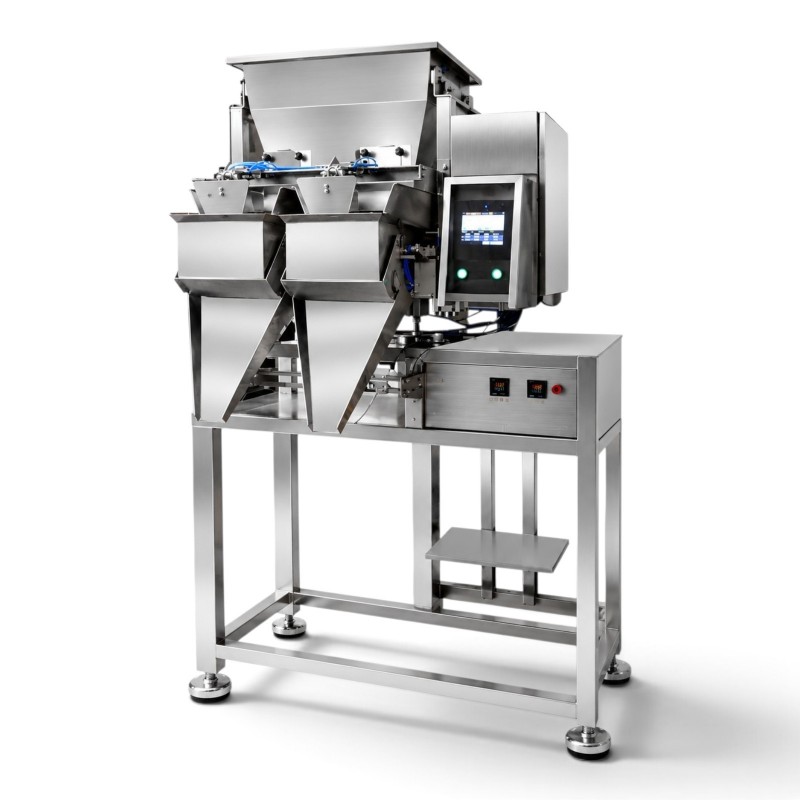

Ata Tartı PA-CKM-01 Çift Kefeli Vibrasyonlu Toz Dolum Makinesi

Ata Tartı PA-CKM-01 Çift Kefeli Yüksek Kapasiteli Vibrasyonlu Toz Dolum Makinesi; katı madde, granül ve toz malzemelerin hedef ağırlığa göre hassas ve kontrollü biçimde doldurulması için geliştirilmiş yerli üretim bir dolum sistemidir. Çift kefeli ana yapısı; vibrasyonlu ürün besleme, 7 inç dokunmatik operatör paneli, reçete kayıt özelliği, gıdaya uygun tasarım ve 304 kalite paslanmaz çelik şaseyle bir araya gelir. Broşürde opsiyonel konfigürasyonlar için 0,5-1 g tartım hassasiyeti, ±2 g dolum hassasiyeti, 1-6 litre arasında kefe hacimleri ve 1, 2, 3, 4, 6 veya 8 kefeli düzenler belirtilmektedir. 24 bit hassas ölçüm, 1.600 Hz veri işleme, 50 reçete, standart Ethernet/IP ve Modbus TCP/IP haberleşmesi ile üretim miktarı ve istatistiksel raporlama özellikleri, makinenin paketleme hatlarında dolum ünitesi veya yarı otomatik dolum makinesi olarak kullanılmasını destekler.

Ata Tartı PA-CKM-01 Toz Dolum Makinesi Öne Çıkan Özellikleri

• Katı madde, granül ve toz malzemelerin hassas dolum kontrolüne yönelik vibrasyonlu besleme sistemi
• Yüksek kapasiteli uygulamalar için çift kefeli ana makine yapısı
• 7 inç dokunmatik operatör paneli, reçete kayıt özelliği ve 50 adet reçete hafızası
• Gıdaya uygun tasarım ve 304 kalite paslanmaz çelik şase yapısı
• 24 bit hassas ölçüm, 1.600 Hz veri işleme ve gelişmiş giriş-çıkış altyapısı
• Üretim miktarı takibi, istatistiksel raporlama, OIML R61 sertifikalı yapı, CE işareti ve yerli üretim

Çift Kefeli Vibrasyonlu Toz Dolum Sistemi Nasıl Çalışır?

PA-CKM-01 çift kefeli vibrasyonlu dolum makinesi, ürünü kontrollü biçimde tartım kefelerine yönlendirerek hedef dolum değerine ulaşılmasını sağlayan kefeli bir sistemdir. Titreşimli besleme; ürün akışının ölçüm sisteminden alınan ağırlık verisine göre yönetilmesine ve hedef değere yaklaşırken daha kontrollü ilerlemesine yardımcı olur. Çift kefeli ana yapı, uygun uygulama ve çalışma ayarlarıyla dolum çevriminin iki ayrı kefe üzerinden düzenlenmesine imkân verir.

Makinenin gerçek dolum performansı yalnız kefe sayısıyla belirlenmez. Ürünün yığın yoğunluğu, tane büyüklüğü, akışkanlığı, tozlanma veya yapışma eğilimi, seçilen kefe hacmi, hedef ağırlık ve ambalaj yerleşimi birlikte değerlendirilmelidir. Bu nedenle doğru konfigürasyon, dolumu yapılacak ürün numunesi ve üretim hedefi üzerinden belirlenmelidir.

Yüksek Kapasiteli Çift Kefe Yapısının Avantajı

Çift kefeli yapı, ürün tartım ve boşaltma adımlarının iki ayrı kefe üzerinden planlanmasını destekleyerek dolum çevriminin verimli biçimde yönetilmesine yardımcı olur. Gerçek üretim kapasitesi; ürünün akış özelliklerine, hedef gramaja, kefe hacmine, kefe sayısına ve hat düzenine göre belirlenir.

Toz, Granül ve Katı Malzemelerde Hassas Dolum

Ata Tartı PA-CKM-01; toz, granül ve katı maddelerin hassas dolum kontrolü için tasarlanmıştır. Vibrasyonlu beslemenin ürünle uyumu; malzemenin fiziksel yapısına, akış davranışına ve hedef dolum değerine bağlıdır. Aynı genel ürün grubunda yer alan iki malzeme dahi nem, tane boyutu veya yığın yoğunluğu nedeniyle farklı ayar gerektirebilir.

• Akış davranışı vibrasyonlu beslemeye uygun toz malzemeler
• Farklı tane büyüklüklerindeki granül ürünler
• Kefeyle tartılıp kontrollü biçimde boşaltılabilen katı maddeler
• Reçeteli üretim ve dolum sonucu takibi gereken uygulamalar
• Paketleme hattına dolum ünitesi olarak bağlanacak üretim sistemleri
• Operatör destekli yarı otomatik dolum uygulamaları

Ürün Numunesiyle Uygunluk ve Reçete Çalışması

İnce toz, yapışkan ürün, düzensiz granül veya köprüleşme eğilimi gösteren malzemelerde besleme davranışı değişebilir. Bu nedenle sipariş öncesinde ürün numunesi, hedef dolum miktarı, kabul edilen tolerans ve istenen üretim hızı birlikte değerlendirilmelidir. Uygun titreşim ve dolum ayarları belirlendikten sonra ürün bilgileri reçete olarak kaydedilebilir.

1, 2, 3 ve 6 Litre Kefe Hacmi Seçenekleri

PA-CKM-01, 1, 2, 3 ve 6 litrelik kefe hacmi seçenekleriyle farklı ürün ve dolum ihtiyaçlarına uyarlanabilir. Kefe hacmi yalnız hedef dolum ağırlığına göre değil, ürünün hacimsel yoğunluğuna ve kefe içindeki davranışına göre seçilmelidir. Aynı ağırlıktaki iki ürün farklı hacim kaplayabileceği için doğru seçim kilogram veya gram bilgisiyle tek başına yapılamaz.

Farklı kefe seçenekleri, makinenin değişen ürün ve üretim ihtiyaçlarına uyarlanmasını kolaylaştırır. Seçilecek kefe; ürünü taşırmadan alabilecek, ölçüm sırasında dengeli tutabilecek ve boşaltma sonrasında kalıntıyı sınırlandırabilecek hacimde olmalıdır.

1, 2, 3, 4, 6 ve 8 Kefeli Konfigürasyonlar

PA-CKM-01 modelinin ana yapısı çift kefelidir. Sistem ayrıca 1, 2, 3, 4, 6 ve 8 kefeli konfigürasyon seçenekleriyle hazırlanabilir. Kefe sayısı; istenen kapasite, ürün davranışı, dolum noktası ve hattın çalışma düzenine göre proje aşamasında belirlenir.

0,5 g ve 1 g Tartım Hassasiyeti, ±2 g Dolum Hassasiyeti

PA-CKM-01, 0,5 g ve 1 g tartım hassasiyeti seçeneklerine ve ±2 g dolum hassasiyetine sahiptir. Tartım hassasiyeti, sistemin ağırlık değişimini izleme seviyesini; dolum hassasiyeti ise hedef değer çevresindeki dolum sonucunu ifade eder. Nihai hassasiyet seçimi ürün ve makine konfigürasyonuna göre yapılır.

Dolum sonuçları; ürün akışı, kefe hacmi, hedef ağırlık, ortam titreşimi, ürün beslemesinin sürekliliği ve reçete ayarlarından etkilenebilir. Ürüne uygun kefe ve reçete ayarının hazırlanması, hedef dolum hassasiyetinin korunmasına yardımcı olur.

24 Bit Hassas Ölçüm ve 1.600 Hz Veri İşleme

Kontrol altyapısında 24 bit hassas ölçüm ve 1.600 Hz veri işleme bulunur. Bu yapı, tartım sinyalinin hızlı ve ayrıntılı biçimde izlenmesini destekler. Ölçüm verisi, vibrasyonlu ürün besleme ve dolum kontrol adımlarının hedef ağırlığa göre yönetilmesinde kullanılır.

4–10 Adet/Kefe Dolum Hızı

PA-CKM-01, ürün ve kefe konfigürasyonuna göre 4–10 adet/kefe dolum hızıyla çalışır. Uygulamanın gerçek üretim kapasitesi; ürünün akış karakteri, hedef dolum miktarı, hassasiyet ayarı ve hat çalışma düzeniyle birlikte belirlenir.

Gerçek üretim hızı; kefe sayısı ve hacminin yanında ürünün akış karakterine, hedef dolum miktarına, tolerans beklentisine, ambalajın dolum noktasına getirilme biçimine ve hat otomasyonuna bağlıdır. İstenen kapasite için ürün numunesi ve hedef üretim bilgisiyle uygulamaya özel çevrim değerlendirmesi yapılmalıdır.

7 İnç Dokunmatik Panel, 50 Reçete ve Raporlama

7 inç dokunmatik operatör paneli, ürün seçimi ve dolum parametrelerinin kullanıcı tarafından yönetilmesini kolaylaştırır. Reçete kayıt özelliğine sahip sistemde 50 adet reçete saklanabilir. Farklı ürün veya dolum ayarlarının kayıt altına alınması, daha önce çalışılmış bir ürüne geçişte ilgili parametrelerin yeniden çağrılmasına yardımcı olur.

Üretim miktarı takibi ve istatistiksel raporlama özellikleri, dolum sürecinin izlenmesini destekler. Raporların kapsamı, saklama biçimi ve başka bir sisteme aktarılacak veriler entegrasyon projesi öncesinde netleştirilmelidir.

Ethernet/IP, Modbus TCP/IP ve Otomasyon Bağlantıları

PA-CKM-01 toz dolum makinesinde Ethernet/IP ve Modbus TCP/IP haberleşmesi standarttır. Bu protokoller, uygun PLC, üretim takip sistemi veya paketleme hattıyla veri alışverişinin projelendirilmesini sağlar. Bağlantı yapılacak cihaz, veri adresleri, komut yapısı ve yazılım uyumluluğu sipariş öncesinde birlikte değerlendirilmelidir.

Sistemde 3 dijital giriş, 4 dijital çıkış ve 16 bit çözünürlüklü 1 analog çıkış bulunur. Bu giriş ve çıkışlar, dolum hattındaki uygun harici sinyallerin alınması veya ilgili ekipmanların kontrol edilmesi için proje kapsamında kullanılabilir. Kontrol sistemi 24 V DC beslemeyle çalışır.

304 Kalite Paslanmaz Şase ve Gıdaya Uygun Yapı

Makine, 304 kalite paslanmaz çelik şase ve gıdaya uygun tasarıma sahiptir. Paslanmaz yapı, üretim alanlarında dayanıklılık ve temizlik gereksinimlerinin karşılanmasına yardımcı olur. Farklı kefe seçenekleri de ürün yapısına ve dolum ihtiyacına uygun sistem kurulumunu kolaylaştırır.

Gıda uygulamalarında yalnız şase malzemesi değil; ürünle temas eden bütün parçalar, temizlik yöntemi, proses hijyeni ve tesise özgü mevzuat gereksinimleri birlikte değerlendirilmelidir. Ürün değişimlerinde kefe, besleme ve boşaltma bölgelerinde önceki üründen kalıntı bırakılmaması önemlidir.

Paketleme Hattı Dolum Ünitesi ve Yarı Otomatik Kullanım

PA-CKM-01, paketleme makinelerinde dolum ünitesi veya bağımsız yarı otomatik dolum makinesi olarak kullanılabilir. Paketleme hattına entegre kullanımda ambalaj besleme, dolum sinyali, ürün boşaltma ve hat haberleşmesi birlikte projelendirilir.

Yarı otomatik kullanımda ambalajın dolum noktasına yerleştirilmesi ve dolum sonrasında alınması uygulama düzenine göre operatör desteğiyle gerçekleştirilebilir. Her iki kullanım biçiminde de dolum yüksekliği, ambalaj ağzı, ürün giriş yönü, kefe yerleşimi ve çevredeki ekipmanların ölçüleri kurulumdan önce kontrol edilmelidir.

OIML R61 Sertifikalı Dolum Kontrol Yapısı

PA-CKM-01, OIML R61 sertifikalı dolum kontrol sistemine ve CE uygunluğuna sahiptir. OIML R61, otomatik gravimetrik dolum cihazlarına ilişkin teknik ve metrolojik gereklilikleri kapsar. Ticari kullanım için ayrıca M onayı veya farklı bir yasal onay gerekiyorsa ihtiyaç sipariş öncesinde belirtilmelidir.

Doğru Konfigürasyon Nasıl Seçilir?

• Dolumu yapılacak malzemenin toz, granül veya katı yapısını ve akış davranışını belirtin.
• Ürünün yığın yoğunluğunu, tane büyüklüğünü, nemini ve yapışma ya da köprüleşme eğilimini paylaşın.
• Hedef dolum ağırlığını ve kabul edilebilir dolum toleransını netleştirin.
• İstenen üretim hızını adet ve zaman birimiyle birlikte açıkça bildirin.
• 1, 2, 3 veya 6 litrelik kefe seçeneklerinden uygun olanı ürün hacmine göre belirleyin.
• Çift kefeli ana yapı veya 1, 2, 3, 4, 6 ve 8 kefeli proje seçeneklerini kapasite hedefine göre değerlendirin.
• Ambalajın türünü, ağız ölçüsünü, yüksekliğini ve dolum noktasındaki konumunu paylaşın.
• Paketleme hattı entegrasyonu veya yarı otomatik çalışma biçimini sipariş öncesinde netleştirin.
• Ethernet/IP, Modbus TCP/IP ve giriş-çıkış bağlantılarında aktarılacak sinyalleri tanımlayın.
• Tesisin ana enerji ve yardımcı altyapı gereksinimlerini nihai makine konfigürasyonuyla doğrulayın.

Doğru Kullanım, Temizlik ve Bakım

• Yalnız uygunluğu ürün denemesi ve reçete çalışmasıyla doğrulanmış malzemeleri kullanın.
• Her vardiya öncesinde kefe, vibrasyonlu besleme bölgesi ve boşaltma hattını kontrol edin.
• Ürün değişimlerinde temas yüzeylerinde ve kefelerde önceki üründen kalıntı bırakmayın.
• Reçete, hedef değer ve hassasiyet ayarlarının yetkisiz kişilerce değiştirilmesini önleyin.
• Makinenin tartım bölümüne darbe, harici yük veya ölçümü etkileyecek titreşim uygulamayın.
• Elektronik paneli, ölçüm bileşenlerini ve elektrik bağlantılarını doğrudan basınçlı suyla temizlemeyin.
• Temizlik ve bakım öncesinde makineyi güvenli duruma alın ve enerji bağlantılarını yetkili prosedüre göre kapatın.
• Dolum sonuçlarında düzenli sapma görülürse ürün akışını, kefe temizliğini, reçete ayarını ve tartım sistemini kontrol ettirin.
