Loadcell Nedir? (Yük Hücresi) Nasıl Çalışır ve Nerelerde Kullanılır
Loadcell, diğer adıyla yük hücresi, üzerine uygulanan kuvveti veya ağırlığı elektriksel sinyale dönüştüren hassas bir sensördür. Elektronik terazilerden endüstriyel basküllere, vinç kantarlarından tır kantarlarına kadar günümüzde kullanılan modern tartım sistemlerinin temel ölçüm bileşeni loadcell teknolojisidir. İnternette kullanıcılar sıklıkla loadcell nedir, yük hücresi nedir, load cell nedir gibi aramalar yaparken, bazı kullanıcılar bu terimi yanlış telaffuz ederek lotsel nedir veya rotsel nedir şeklinde de aratabilmektedir. Ancak tüm bu ifadeler aynı teknolojiyi, yani ağırlığı algılayarak tartım sistemlerine veri gönderen yük hücrelerini ifade eder. Bu kapsamlı rehberde loadcell çalışma prensibi, yük hücresi çeşitleri, kullanım alanları, endüstriyel tartım sistemlerindeki görevleri ve doğru loadcell seçimi hakkında detaylı bilgiler bulabilirsiniz.
Loadcell Nedir?
Loadcell, üzerine uygulanan mekanik kuvveti ölçerek bunu elektriksel sinyale dönüştüren bir sensördür. Türkçede yük hücresi olarak adlandırılan bu bileşen, tartım sistemlerinin ölçüm yapan en kritik parçasıdır. Bir terazi, baskül veya kantarın ekranda doğru ağırlık gösterebilmesi için mutlaka bir veya birden fazla loadcell kullanılması gerekir.
Temel çalışma mantığında loadcell üzerine bir yük uygulandığında gövdesinde mikron seviyesinde esnemeler meydana gelir. Gövde üzerine yerleştirilmiş olan strain gauge adı verilen ölçüm elemanları bu deformasyonu algılar ve elektriksel direnç değişimi oluşturur. Oluşan sinyal tartım indikatörü veya elektronik kontrol sistemi tarafından işlenerek kilogram, gram veya ton cinsinden ağırlık değerine dönüştürülür.
Sektörde zaman zaman load cell, yük hücresi, lotsel veya rotsel gibi farklı isimlerle anılsa da hepsi aynı ölçüm teknolojisini ifade eder. Günümüzde market terazilerinden laboratuvar terazilerine, platform basküllerden silo ve tank tartım sistemlerine kadar binlerce farklı uygulamada loadcell kullanılmaktadır.
Modern endüstriyel tesislerde ürün kalitesi, stok kontrolü, üretim takibi ve ticari doğruluk açısından loadcell teknolojisi kritik bir öneme sahiptir. Doğru seçilmiş bir yük hücresi hem yüksek hassasiyet sağlar hem de uzun yıllar boyunca güvenilir ölçüm yapılmasına yardımcı olur.
Loadcell Ne İşe Yarar?
Loadcell sistemlerinin temel görevi, üzerine uygulanan kuvveti veya ağırlığı hassas şekilde algılayarak ölçülebilir bir elektrik sinyaline dönüştürmektir. Bu sayede insanların gözle veya mekanik yöntemlerle ölçemeyeceği hassasiyet seviyelerinde tartım yapılabilir. Günümüzde elektronik terazilerden endüstriyel üretim hatlarına kadar kullanılan hemen hemen tüm modern tartım sistemlerinin merkezinde loadcell teknolojisi bulunmaktadır.
Bir yük hücresi yalnızca ağırlık ölçümü yapmakla kalmaz; aynı zamanda kuvvet ölçümü, çekme testi, basınç kontrolü, tank ve silo seviye takibi gibi birçok farklı endüstriyel uygulamada da kullanılır. Özellikle üretim süreçlerinde ürün miktarlarının doğru hesaplanması, stok yönetimi ve kalite kontrol işlemleri için loadcell sistemleri kritik öneme sahiptir.
Endüstriyel tesislerde kullanılan platform basküller, tır kantarları, vinç kantarları, dozajlama sistemleri, dolum makineleri ve otomatik paketleme hatları yük algılama teknolojisi sayesinde çalışır. Loadcell tarafından algılanan veriler indikatör, PLC veya otomasyon sistemlerine aktarılır und süreçlerin hassas şekilde yönetilmesi sağlanır.
Kısacası bir loadcell, mekanik kuvvetleri sayısal verilere dönüştürerek güvenilir ağırlık ölçümü yapılmasını sağlayan sistemin kalbidir. Tartım doğruluğunun kritik olduğu tüm sektörlerde doğru loadcell seçimi işletme verimliliğini ve ölçüm güvenilirliğini doğrudan etkiler.
Loadcell Nasıl Çalışır?
Bir loadcell'in çalışma prensibi oldukça hassas bir mühendislik altyapısına dayanır. Üzerine yük uygulandığında loadcell gövdesinde gözle fark edilmeyecek seviyede çok küçük deformasyonlar oluşur. Bu deformasyonlar özel ölçüm elemanları tarafından algılanarak elektriksel sinyallere dönüştürülür. Tartım sistemlerinin yüksek hassasiyetle çalışabilmesinin temel nedeni de bu teknolojidir.
Strain Gauge Teknolojisi
Loadcell içerisinde bulunan en önemli bileşen strain gauge adı verilen ölçüm elemanlarıdır. Bu sensörler yük hücresinin metal gövdesine özel yöntemlerle yapıştırılır. Üzerine kuvvet uygulandığında metal yüzey çok küçük oranlarda esner veya sıkışır. Strain gauge ise bu değişimi algılayarak elektriksel direnç değerinde değişiklik oluşturur.
Oluşan direnç değişimi son derece küçük seviyelerde olmasına rağmen yüksek hassasiyetli elektronik devreler sayesinde ölçülebilir hale gelir. Bu sayede birkaç gramlık yüklerden yüzlerce tonluk endüstriyel uygulamalara kadar geniş bir ölçüm aralığı elde edilir.
Wheatstone Köprüsü
Strain gauge elemanlarından gelen direnç değişimleri Wheatstone Köprüsü adı verilen elektronik devre yapısı içerisinde değerlendirilir. Bu sistem loadcell teknolojisinin temelini oluşturur. Wheatstone Köprüsü sayesinde çok küçük direnç değişimleri kararlı ve ölçülebilir gerilim sinyallerine dönüştürülür.
Endüstriyel loadcell'lerin büyük bölümü dört kollu tam köprü yapısına sahiptir. Bu yapı sıcaklık değişimlerinden kaynaklanan hataları azaltırken ölçüm doğruluğunu da artırır. Özellikle ticari ve endüstriyel tartım sistemlerinde yüksek hassasiyet elde edilmesinin önemli nedenlerinden biri bu teknolojidir.
Elektriksel Sinyal Üretimi
Loadcell üzerine uygulanan yük arttıkça strain gauge dirençleri değişir ve Wheatstone Köprüsü çıkışında milivolt seviyesinde bir elektrik sinyali oluşur. Bu sinyal doğrudan okunabilecek kadar güçlü değildir. Bu nedenle tartım indikatörleri, transmitterler veya PLC sistemleri tarafından yükseltilerek işlenir.
İşlenen sinyal daha sonra kilogram, gram veya ton cinsinden ağırlık değerine çevrilir. Operatörün ekranda gördüğü ağırlık bilgi aslında loadcell tarafından üretilen bu elektriksel sinyalin yorumlanmış halidir.

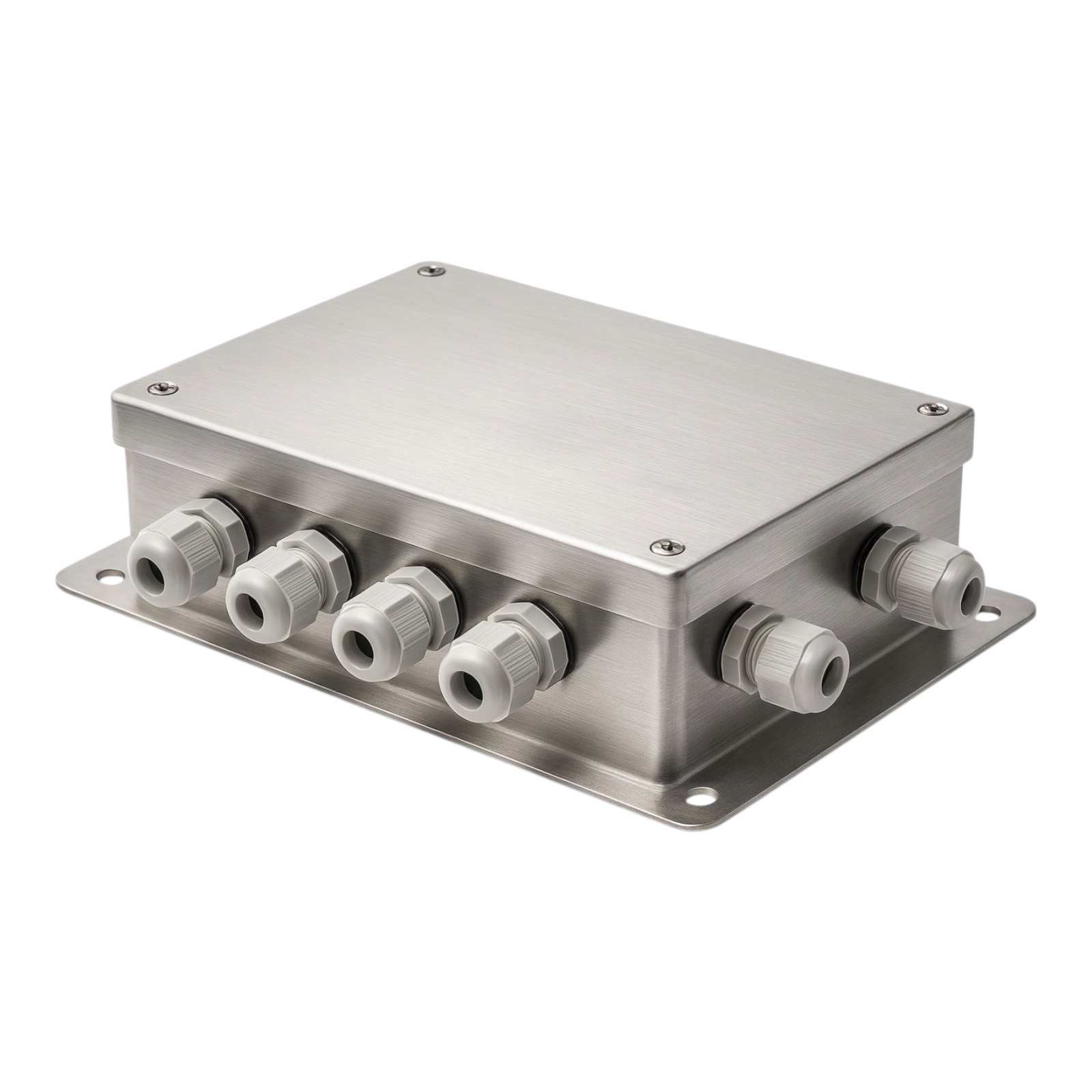

Loadcell Toplama Kutusu (Junction Box)
Birçok endüstriyel baskül ve kantar sisteminde tek bir loadcell yerine birden fazla yük hücresi kullanılır. Özellikle platform basküller, tank tartım sistemleri ve kamyon kantarlarında dört veya daha fazla loadcell aynı anda çalışır.
Bu loadcell'lerden gelen sinyallerin dengeli şekilde birleştirilmesi için loadcell toplama kutusu (junction box) kullanılır. Junction box içerisinde köşe ayarları yapılabilir, yük dağılımı dengelenebilir ve tüm loadcell sinyalleri tek çıkış halinde tartım indikatörüne aktarılabilir. Büyük kapasiteli kantarlarda doğru tartım elde edilmesinde junction box önemli bir rol oynar.
Loadcell Toplama Kutuları Hakkında Daha Fazla Bilgi
Birden fazla loadcell kullanılan baskül ve kantar sistemlerinde junction box seçimi, köşe ayarları ve bağlantı yapısı hakkında detaylı bilgilere aşağıdaki kategoriden ulaşabilirsiniz.
Loadcell toplama kutularını incele →
Loadcell Toplama Kutuları
Kantar ve baskül sistemlerinde sinyal toplama, köşe ayarı ve bağlantı çözümleri.
Loadcell İndikatör ve Transmitter İlişkisi
Bir loadcell tek başına ağırlığı ekranda gösteren bir cihaz değildir. Loadcell’in görevi, üzerine uygulanan kuvveti veya ağırlığı milivolt seviyesinde elektriksel sinyale dönüştürmektir. Bu sinyalin okunabilir, kaydedilebilir ve kontrol edilebilir hale gelmesi için tartım indikatörü, transmitter veya otomasyon sistemleriyle birlikte çalışması gerekir.
Endüstriyel tartım sistemlerinde loadcell, indikatör ve transmitter ilişkisi doğru kurulmadığında sistem kararsız okuma, sıfır kayması, haberleşme hatası veya yanlış tartım gibi sorunlar oluşturabilir. Bu yüzden yük hücresi kadar, sinyali işleyen elektronik ekipmanların seçimi de önemlidir.

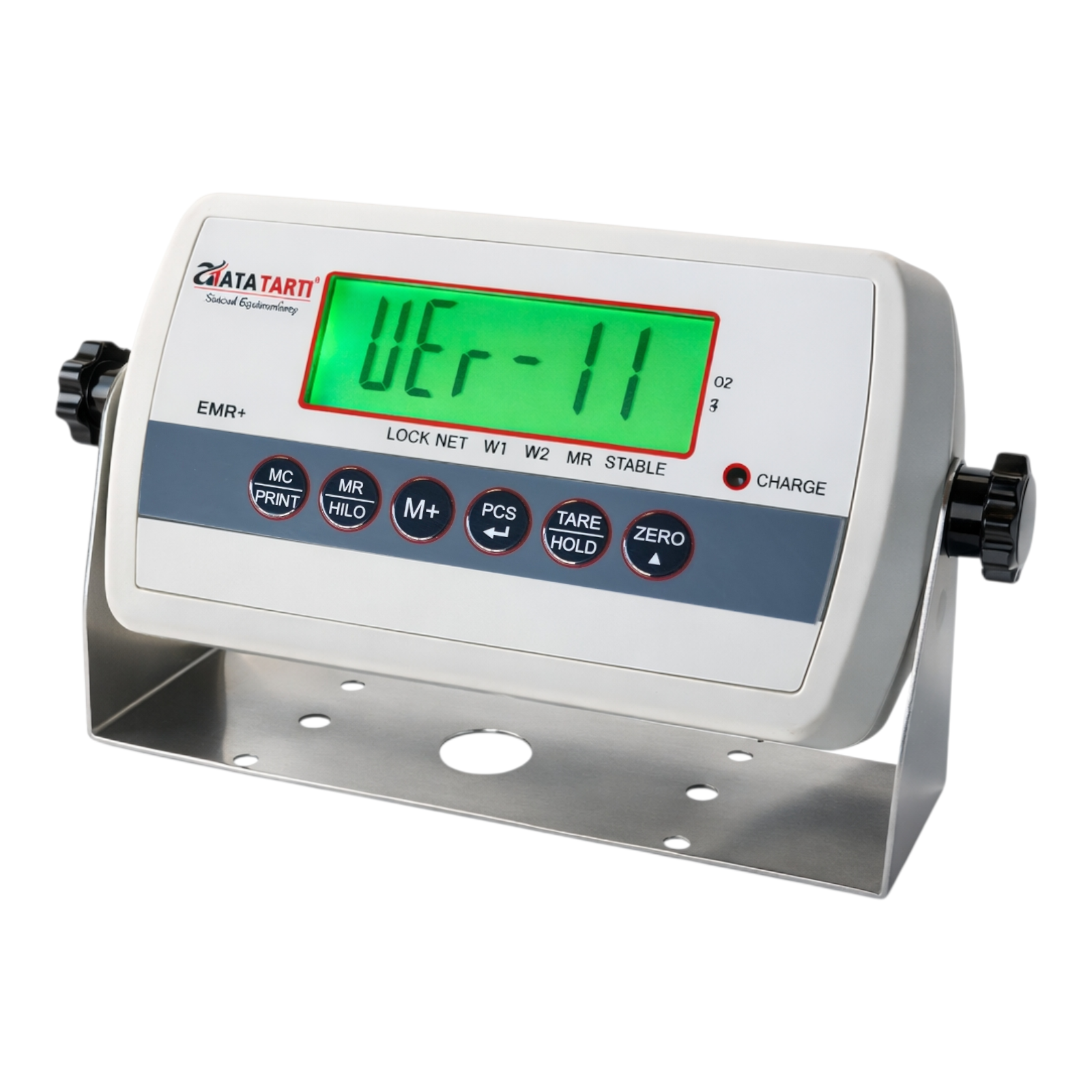

Loadcell İndikatörü Nedir?
Loadcell indikatörü, yük hücresinden gelen düşük seviyeli elektrik sinyalini işleyerek kilogram, gram veya ton cinsinden okunabilir ağırlık değerine dönüştüren tartım göstergesidir. Platform basküller, elektronik kantarlar, hayvan baskülleri, tır kantarları ve tank tartım sistemlerinde operatörün gördüğü ağırlık değeri indikatör üzerinden okunur.
Bir tartım indikatörü yalnızca ağırlık göstermekle sınırlı değildir. Dara alma, sıfırlama, toplama, limit kontrol, yazıcı bağlantısı, bilgisayar bağlantısı, haberleşme çıkışı ve bazı uygulamalarda dozajlama kontrolü gibi fonksiyonlar da sunabilir. Bu nedenle endüstriyel tartım projelerinde doğru indikatör seçimi, sistemin kullanım kolaylığını ve ölçüm güvenilirliğini doğrudan etkiler.
Özellikle çoklu loadcell kullanılan baskül ve kantar sistemlerinde, indikatörün sinyal kararlılığı, filtreleme kabiliyeti ve bağlantı seçenekleri uzun vadeli performans açısından önemlidir. Doğru loadcell ile uyumlu seçilmiş bir tartım indikatörü, sistemin daha stabil çalışmasına yardımcı olur.
Tartım İndikatörleri Kategorisini İnceleyin
Loadcell sinyalini ekranda okunabilir ağırlık değerine dönüştüren profesyonel tartım indikatörlerini inceleyebilirsiniz.
Loadcell Transmitter Nedir?
Loadcell transmitter, yük hücresinden gelen milivolt seviyesindeki sinyali endüstriyel otomasyon sistemlerinin okuyabileceği standart sinyallere dönüştüren elektronik dönüştürücüdür. Transmitterler özellikle PLC, SCADA ve otomasyon sistemleriyle çalışan tartım uygulamalarında kullanılır.
Standart bir loadcell sinyali çoğu otomasyon sistemi tarafından doğrudan okunamaz. Bu nedenle transmitter, loadcell sinyalini 4-20 mA, 0-10 V, RS485, Modbus veya farklı haberleşme protokollerine dönüştürerek sistemin daha kolay kontrol edilmesini sağlar. Böylece ağırlık verisi yalnızca bir ekranda görüntülenmekle kalmaz; üretim hattı, dolum sistemi, silo kontrolü veya proses otomasyonu tarafından aktif olarak kullanılabilir.
PLC kontrollü dolum makineleri, yem tesisleri, kimyasal dozajlama hatları, tank ve silo tartım sistemleri, konveyör tartım uygulamaları ve otomatik paketleme makineleri loadcell transmitter kullanımının yaygın olduğu alanlardır. Bu tür uygulamalarda amaç yalnızca ağırlığı görmek değil, ağırlık verisine göre sistemi yönetmektir.
SCADA sistemlerinde ise loadcell transmitter üzerinden alınan veriler merkezi izleme ekranlarına aktarılabilir. Böylece tank seviyesi, üretim miktarı, dolum ağırlığı veya stok değişimi uzaktan takip edilebilir. Özellikle büyük üretim tesislerinde bu yapı hem veri güvenliği hem de proses kontrolü açısından önemli avantaj sağlar.
Loadcell Çeşitleri Nelerdir?
Loadcell çeşitleri, kullanım alanına, kapasiteye, montaj şekline ve ölçülecek kuvvetin yönüne göre farklı yapılarda üretilir. Her yük hücresi aynı çalışma prensibine sahip olsa da kullanılacağı sistem farklıdır. Örneğin bir market terazisinde kullanılan tek nokta loadcell ile bir tır kantarında kullanılan kolon tipi loadcell aynı görevi üstlenmez. Bu nedenle doğru loadcell seçimi yapılırken yalnızca kapasite değil, uygulamanın mekanik yapısı ve çalışma şartları da dikkate alınmalıdır.
Günümüzde elektronik teraziler, platform basküller, tır kantarları, silo tartım sistemleri, dozajlama tesisleri ve otomasyon projelerinde en sık kullanılan yük hücresi çeşitleri; tek nokta loadcell, lama tipi loadcell (shear beam), S tipi loadcell, kolon tipi loadcell ve basınç tipi loadcell modelleridir.

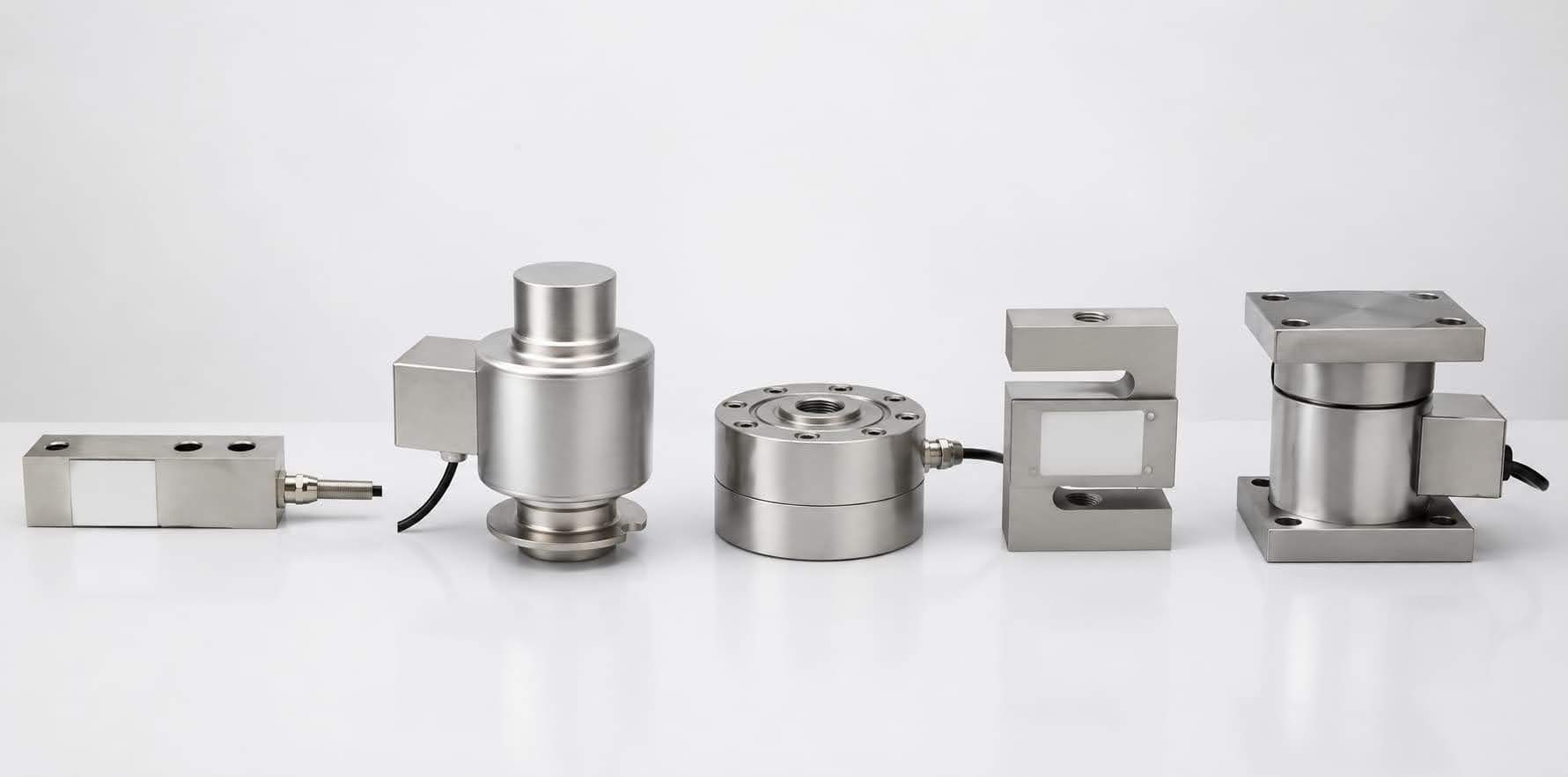

Görselde en yaygın kullanılan yük hücresi çeşitleri olan tek nokta loadcell, lama tipi (shear beam) loadcell, S tipi loadcell, kolon tipi loadcell ve basınç tipi loadcell modelleri yer almaktadır.

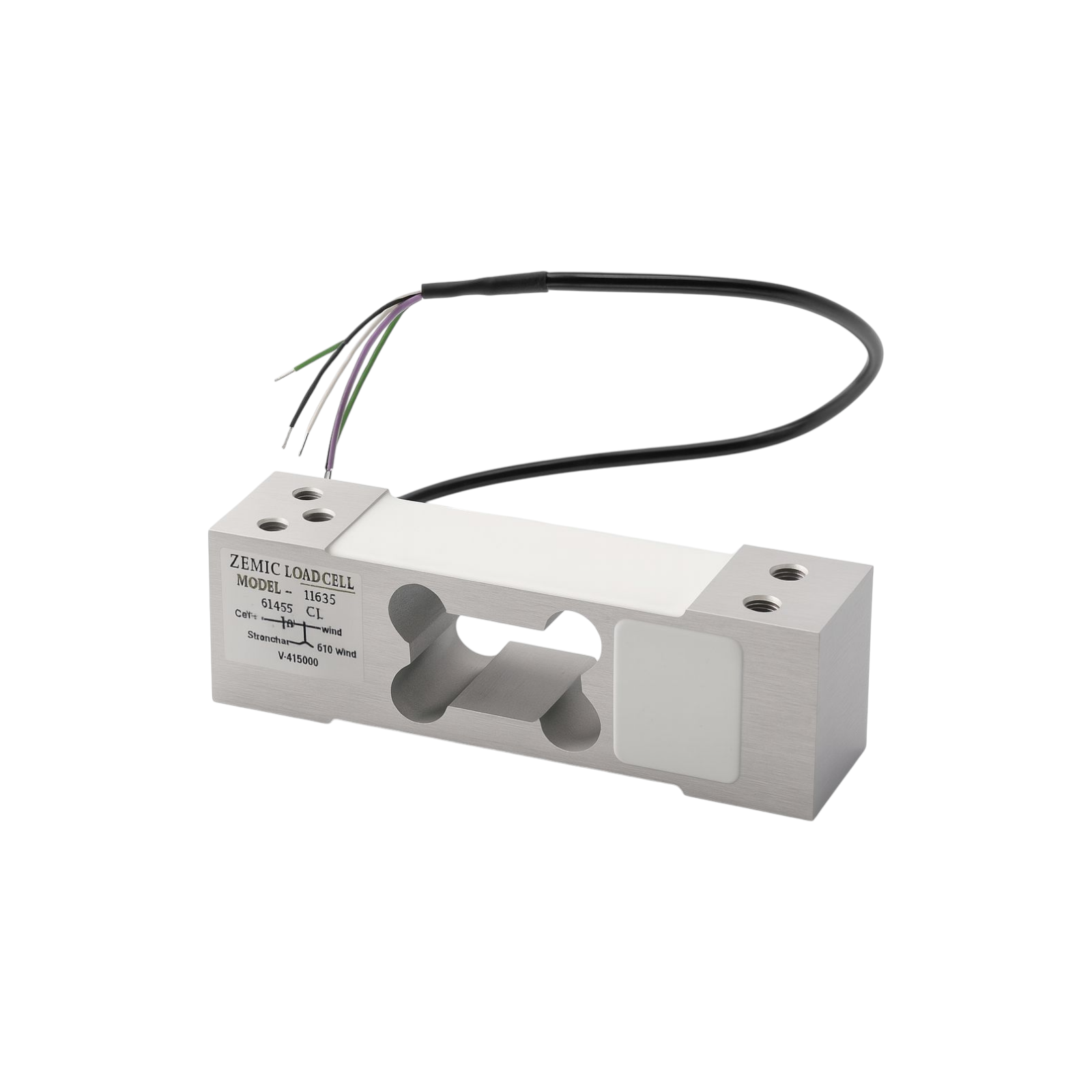

Tek Nokta Loadcell
Tek nokta loadcell, küçük ve orta ölçekli platform terazilerinde en çok kullanılan yük hücresi tiplerinden biridir. Genellikle tek bir sensörle platform üzerindeki yükü ölçebildiği için kompakt terazilerde, market terazilerinde, paketleme sistemlerinde ve barkodlu terazilerde yaygın olarak tercih edilir.
Bu loadcell tipinin en önemli avantajı, platform üzerine yük tam merkezden konulmasa bile belirli sınırlar içerisinde doğru tartım yapabilmesidir. Bu özellik, özellikle küçük platformlu terazilerde köşe hatasını azaltmak açısından büyük önem taşır.
Tek nokta loadcell modelleri genellikle düşük ve orta kapasiteli uygulamalarda kullanılır. 3 kg, 6 kg, 15 kg, 30 kg, 50 kg ve daha yüksek kapasite seçenekleriyle farklı terazi gövdelerine uyum sağlayabilir. Perakende, gıda, laboratuvar, paketleme ve hafif endüstriyel tartım uygulamalarında doğru seçildiğinde oldukça stabil sonuç verir.
Tek Nokta Loadcell Modellerini İnceleyin
Kompakt teraziler, masaüstü tartım sistemleri ve küçük platform uygulamaları için tek nokta loadcell seçeneklerini inceleyebilirsiniz.

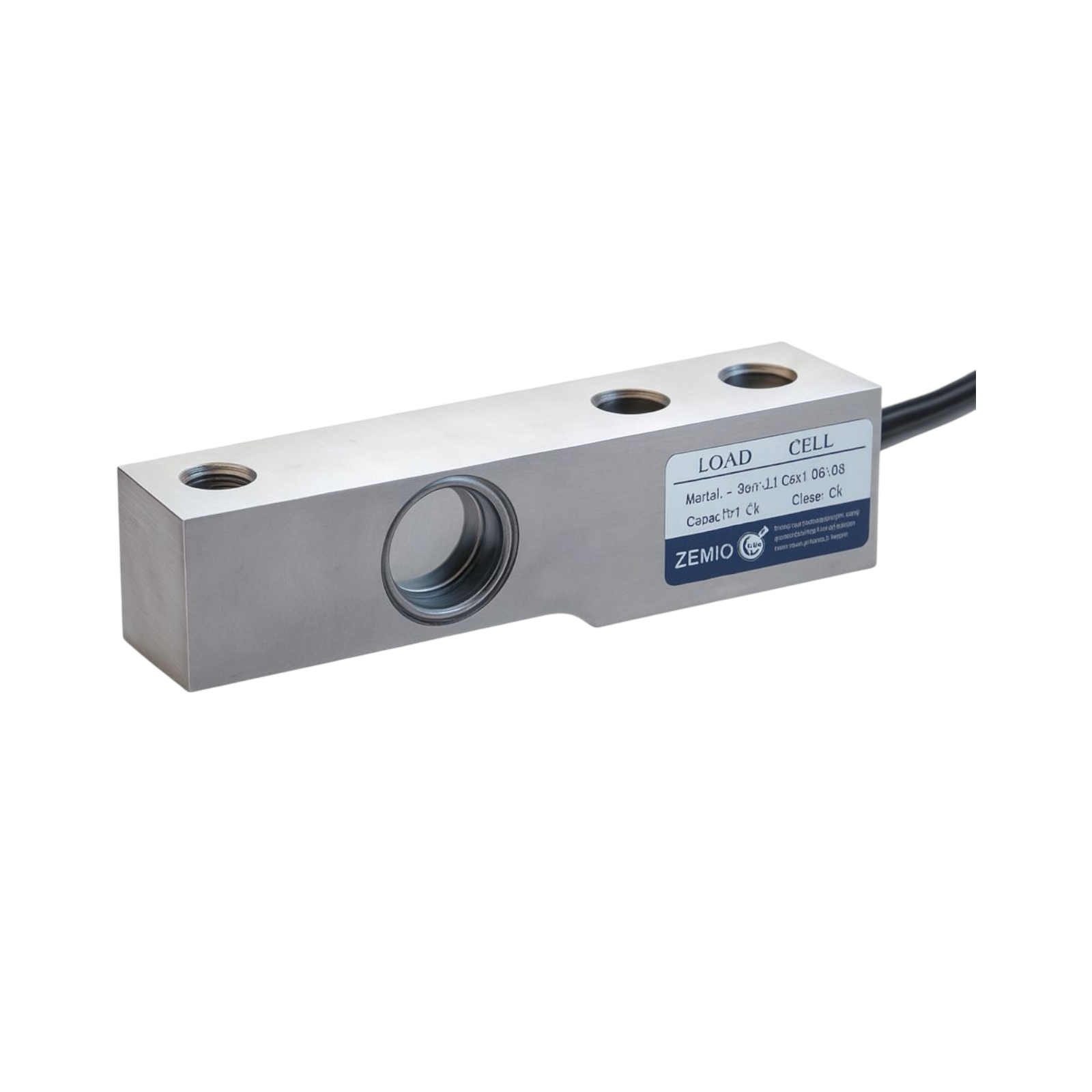

Lama Tipi Loadcell
Lama tipi loadcell, diğer adıyla shear beam loadcell, endüstriyel platform basküllerde en çok kullanılan yük hücresi tiplerinden biridir. Bu modeller genellikle baskül, kantar, palet tartım sistemi, hayvan baskülü, tank tartımı ve orta-yüksek kapasiteli platform uygulamalarında tercih edilir.
Lama tipi loadcell yapısında yük, sensör gövdesi üzerinde kesme kuvveti oluşturarak ölçülür. Bu yapı, sanayi ortamlarında stabil tartım alınmasına yardımcı olur. Doğru montaj aparatı, sağlam şasi devleti ve uygun kapasite seçimi ile lama tipi loadcell sistemleri uzun yıllar güvenilir şekilde çalışabilir.
100 kg, 250 kg, 500 kg, 1 ton, 2 ton, 5 ton ve daha yüksek kapasite seçenekleriyle kullanılan lama loadcell modelleri, özellikle platform baskül ve elektronik kantar sistemlerinde yaygın olarak görülür. Yük dağılımının dengeli olduğu uygulamalarda hem maliyet hem de performans açısından güçlü bir çözümdür.
Lama Tipi Loadcell Modellerini İnceleyin
Platform baskül, elektronik kantar ve endüstriyel tartım sistemlerinde kullanılan lama tipi loadcell seçeneklerine ulaşabilirsiniz.

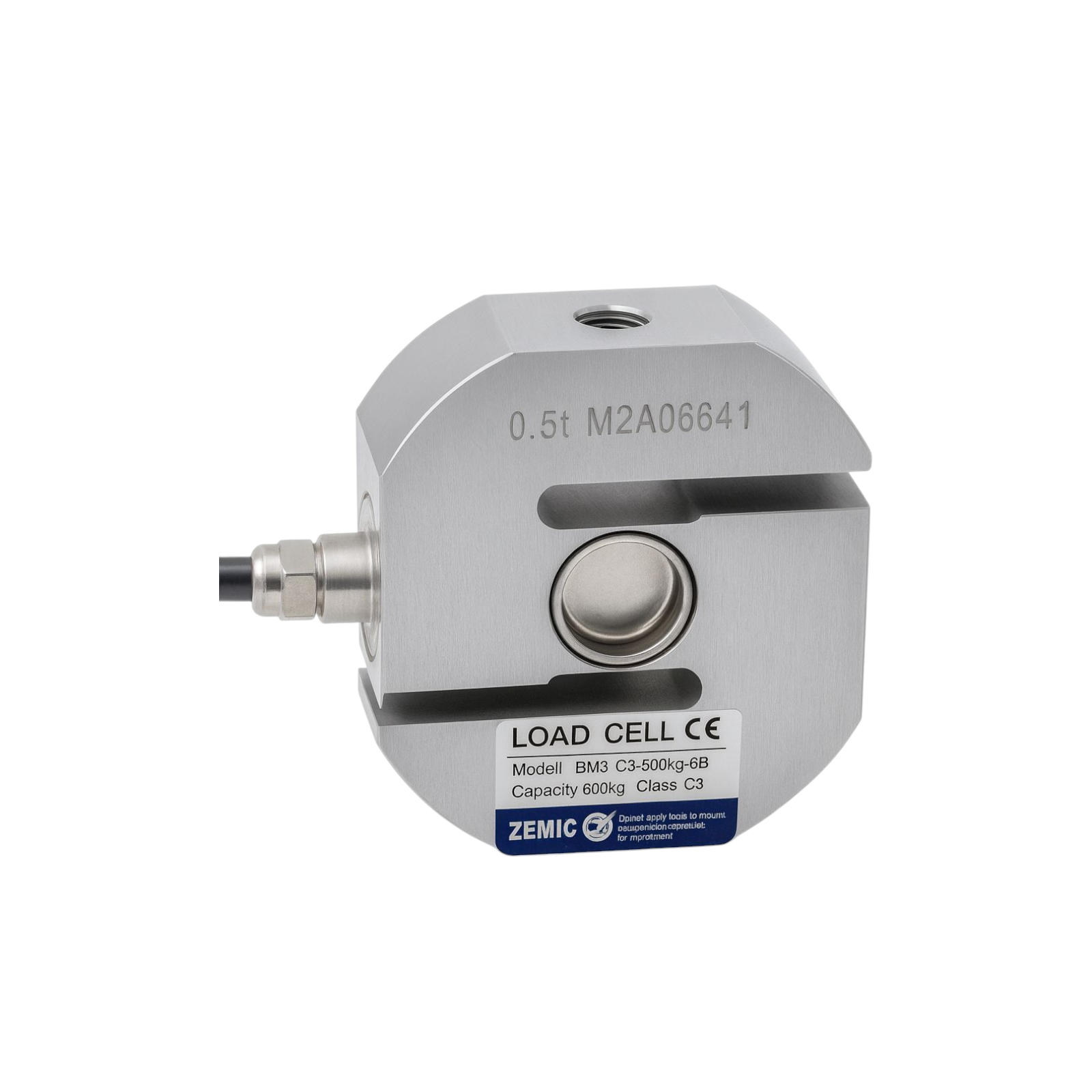

S Tipi Loadcell
S tipi loadcell, adını gövde formunun S harfine benzeyen yapısından alır. Bu yük hücresi tipi hem çekme hem de basma kuvvetlerini ölçebilmesi nedeniyle askıda tartım ve kuvvet ölçümü uygulamalarında sıkça kullanılır.
Vinç kantarları, monoray kantarları, askılı tartım sistemleri, çekme test cihazları, dolum ve dozajlama uygulamaları S tipi loadcell kullanımının yaygın olduğu alanlardır. Özellikle yükün askıda taşındığı veya çekme yönünde kuvvet oluştuğu sistemlerde S tipi yük hücreleri doğru seçimdir.
S tipi loadcell seçerken kapasite kadar bağlantı aparatları, eksen hizalaması ve yükün sensöre doğru yönde aktarılması da önemlidir. Yan yük, burulma veya hatalı bağlantı bu tip sensörlerde ölçüm hatasına neden olabilir. Doğru mekanik kurulum yapıldığında ise son derece hassas ve tekrarlanabilir ölçüm sonuçları verir.
S Tipi Loadcell Modellerini İnceleyin
Askıda tartım, vinç kantarı ve kuvvet ölçümü uygulamaları için S tipi loadcell seçeneklerini inceleyebilirsiniz.

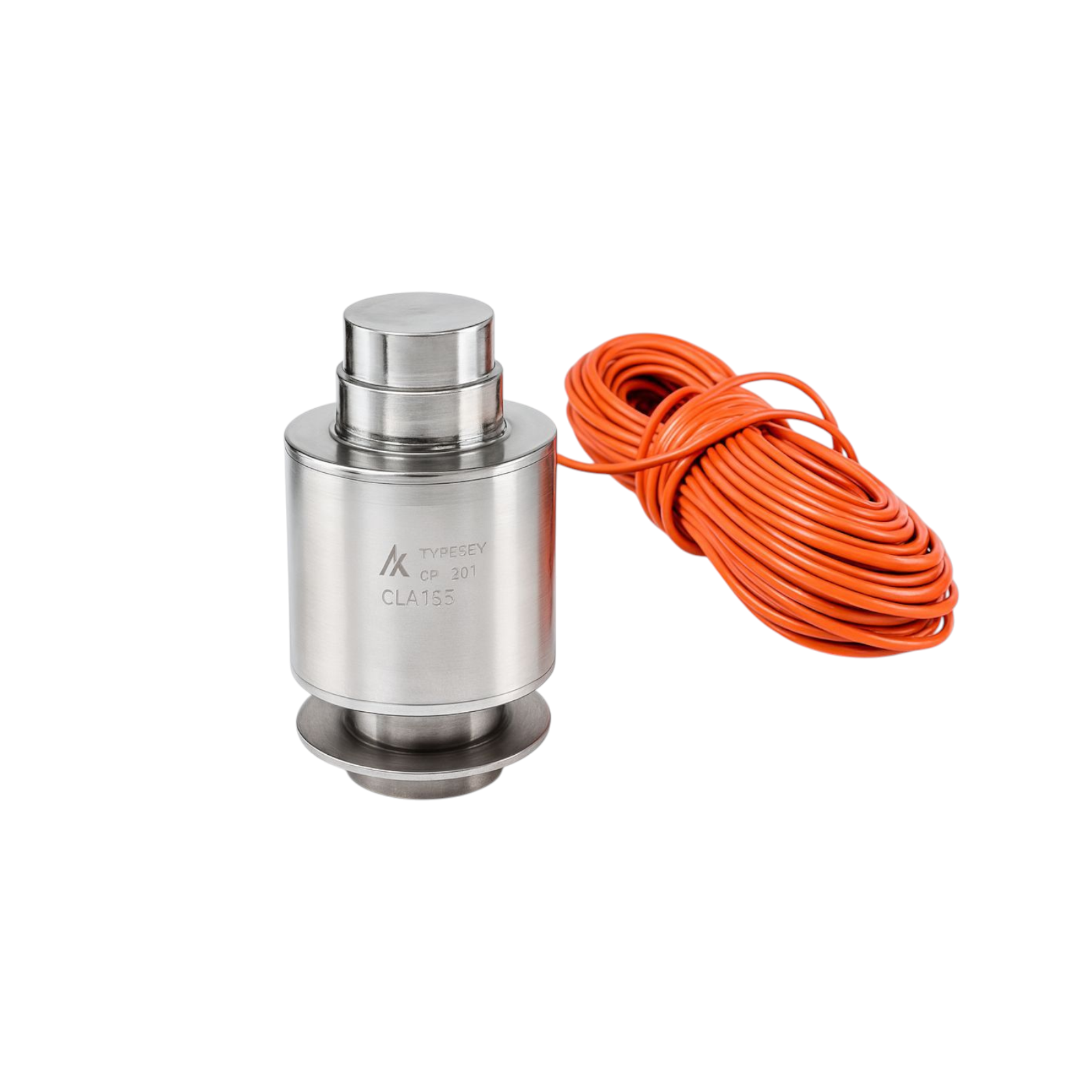

Kolon Tipi Loadcell
Kolon tipi loadcell, yüksek kapasiteli tartım sistemlerinde kullanılan güçlü yük hücresi tiplerinden biridir. Özellikle tır kantarları, kamyon kantarları, demiryolu kantarları, büyük silo sistemleri ve ağır sanayi uygulamalarında tercih edilir.
Bu loadcell tipi, yüksek tonajlı yüklerin basma kuvveti altında güvenilir şekilde ölçülmesi için tasarlanır. 10 ton, 20 ton, 30 ton, 50 ton ve daha yüksek kapasite seçenekleriyle kullanılan kolon tipi yük hücreleri, doğru montaj aparatı ile birlikte çalıştığında zorlu saha koşullarında uzun ömürlü performans sağlar.
Kolon tipi loadcell modellerinde yükün dikey eksende doğru aktarılması çok önemlidir. Montaj yüzeyi, salınım kontrolü, zemin yapısı ve mekanik bağlantı kalitesi ölçüm doğruluğunu doğrudan etkiler. Özellikle yüksek tonajlı kantar sistemlerinde düşük kaliteli montaj, loadcell performansını ciddi şekilde düşürebilir.
Kolon Tipi Loadcell Modellerini İnceleyin
Tır kantarı, kamyon kantarı, silo tartımı ve ağır sanayi uygulamaları için kolon tipi loadcell seçeneklerini inceleyebilirsiniz.

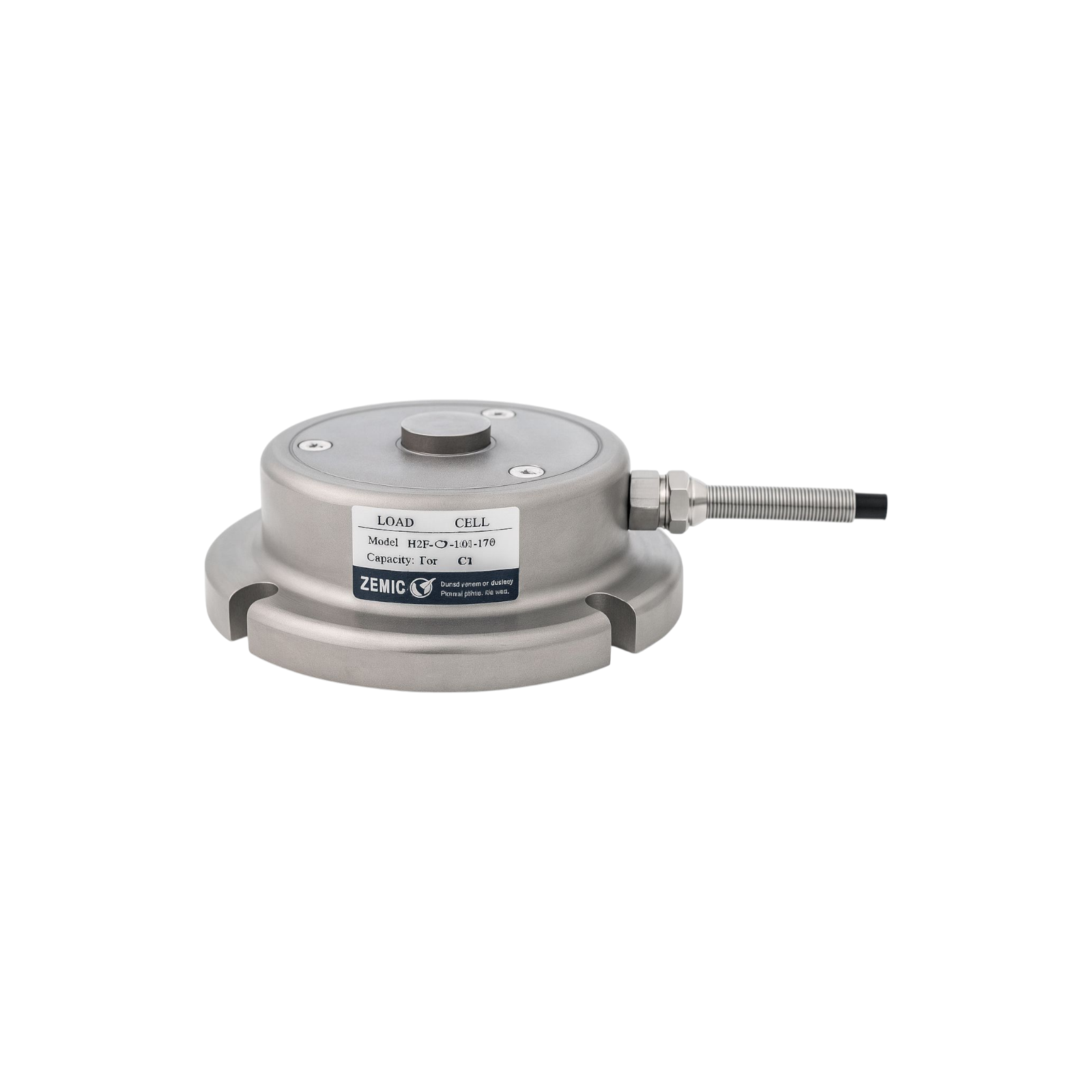

Basınç Tipi Loadcell
Basınç tipi loadcell, yükün doğrudan basma kuvveti olarak uygulandığı sistemlerde kullanılan yük hücresi tipidir. Compression loadcell, baskı tipi load cell, spoke tipi veya mayın tipi loadcell gibi farklı gövde yapıları bu grubun içinde değerlendirilebilir.
Tank tartım sistemleri, silo tartımı, reaktör tartımı, yüksek kapasiteli platformlar, madencilik, çimento, kimya ve gıda üretimi gibi alanlarda basınç tipi yük hücreleri tercih edilebilir. Bu sistemlerde yük çoğunlukla dikey yönde sensöre aktarılır ve amaç yüksek kapasitelerde güvenilir ölçüm almaktır.
Basınç tipi loadcell seçiminde kapasite, montaj yüzeyi, yük dağılımı, ortam koşulları ve koruma sınıfı birlikte değerlendirilmelidir. Özellikle nemli, tozlu veya ağır sanayi koşullarında kullanılacak sistemlerde doğru gövde malzemesi ve uygun montaj aparatı uzun ömürlü kullanım açısından önemlidir.
Basınç Tipi Loadcell Modellerini İnceleyin
Tank, silo, reaktör ve yüksek kapasiteli basma kuvveti uygulamaları için basınç tipi loadcell seçeneklerini inceleyebilirsiniz.
Loadcell Nerelerde Kullanılır?
Loadcell teknolojisi günümüzde yalnızca terazilerde değil, ağırlık ve kuvvet ölçümünün gerekli olduğu binlerce farklı uygulamada kullanılmaktadır. Üretim tesislerinden lojistik merkezlerine, tarım sektöründen ağır sanayiye kadar birçok alanında loadcell sistemleri ölçüm güvenilirliğinin temelini oluşturur. Ölçülen yük, loadcell tarafından elektriksel sinyale dönüştürülerek indikatör, PLC veya otomasyon sistemleri tarafından işlenir ve kullanıcıya anlamlı veriler olarak sunulur.
Doğru loadcell seçimi kadar doğru uygulama seçimi de önemlidir. Kullanılan sistemin kapasitesi, çalışma ortamı, hassasiyet ihtiyacı ve yükleme şekli farklı loadcell türlerinin tercih edilmesini gerektirir. Aşağıda yük hücrelerinin en yaygın kullanım alanlarını inceleyebilirsiniz.

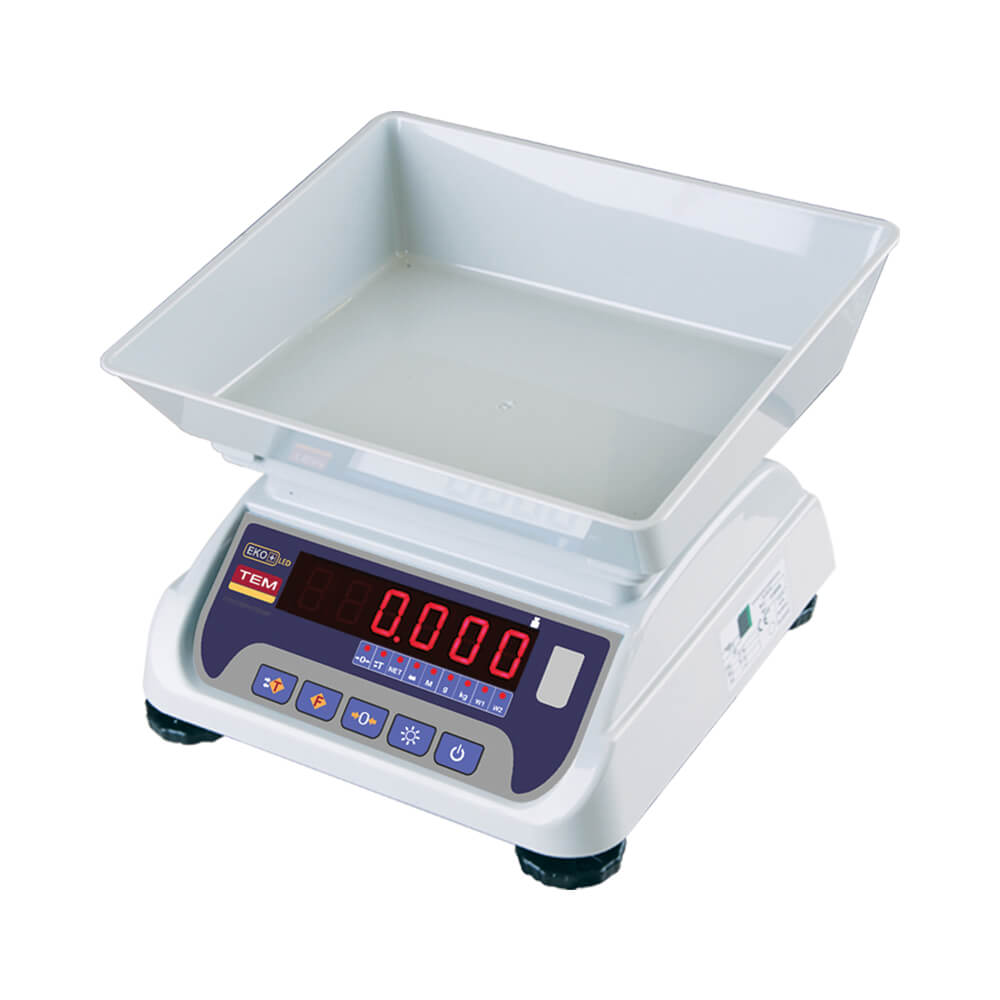

Elektronik Teraziler
Elektronik teraziler, loadcell teknolojisinin en yaygın kullanıldığı sistemlerin başında gelir. Market terazileri, laboratuvar terazileri, sayıcı teraziler, paketleme terazileri ve hassas teraziler gibi birçok üründe yük hücreleri kullanılmaktadır. Ürün üzerine uygulanan ağırlık loadcell tarafından algılanır ve saniyeler içerisinde ekrana aktarılır.
Özellikle yüksek hassasiyet gerektiren uygulamalarda kullanılan tek nokta loadcell modelleri, elektronik terazilerin doğru ve kararlı sonuçlar vermesini sağlar.
Elektronik Terazi Sistemlerini İnceleyin
Market, laboratuvar, sayım ve genel tartım uygulamalarında kullanılan elektronik terazi modellerine göz atabilirsiniz.
Elektronik Kantarlar
Elektronik kantarlar yüksek kapasiteli yüklerin tartılmasında kullanılan sistemlerdir. Depolar, üretim tesisleri, sevkiyat alanları ve ticari işletmelerde kullanılan kantarların temel ölçüm elemanı yine loadcell sistemleridir. Kapasite arttıkça kullanılan loadcell tipi ve sayısı da değişmektedir.
Halihazırda 500 kg'dan başlayıp onlarca tona kadar ulaşabilen elektronik kantarlar, yük hücrelerinden gelen sinyalleri değerlendirerek hassas ağırlık ölçümü gerçekleştirir.
Elektronik Kantar Modelleri
Sanayi ve lojistik sektörlerinde kullanılan elektronik kantar çözümlerini inceleyebilirsiniz.
Endüstriyel Basküller
Platform basküller ve endüstriyel baskül sistemleri loadcell kullanımının en yoğun olduğu alanlardan biridir. Bu sistemlerde genellikle lama tipi loadcell veya shear beam loadcell modelleri tercih edilir. Platformun dört köşesine yerleştirilen yük hücreleri ağırlığın dengeli şekilde ölçülmesini sağlar.
Üretim tesisleri, gıda işletmeleri, lojistik depoları ve sanayi kuruluşları endüstriyel basküllerin en yaygın kullanım alanlarıdır.
Endüstriyel Baskül Çözümleri
Platform basküller ve yüksek kapasiteli endüstriyel tartım sistemlerini inceleyebilirsiniz.

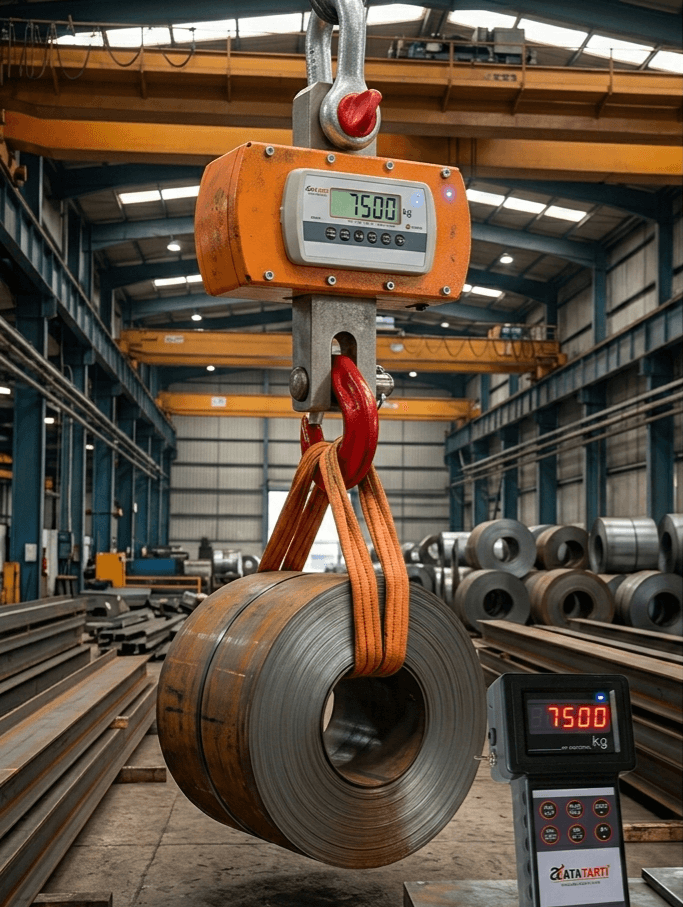

Vinç Kantarları
Askıda tartım yapılan uygulamalarda S tipi loadcell veya özel vinç kantarı sensörleri kullanılır. Vinç kantarları yük kaldırılırken eş zamanlı olarak ağırlığın ölçülmesini sağlar. Limanlar, demir-çelik tesisleri, hurdacılar ve ağır sanayi işletmeleri bu sistemleri yoğun şekilde kullanmaktadır.
Yükün zemine temas etmeden ölçülebilmesi sayesinde operasyon süreçleri hızlanır ve iş gücü verimliliği artar.
Vinç Kantarı Modelleri
Askıda tartım uygulamalarında kullanılan vinç kantarlarını inceleyebilirsiniz.
Tır Kantarları
Kamyon ve tır kantarlarında genellikle kolon tipi loadcell veya basınç tipi loadcell modelleri kullanılmaktadır. Bu sistemlerde onlarca ton ağırlığındaki araçların hassas şekilde tartılması gerekir. Kullanılan yük hücreleri yüksek dayanım ve uzun ömür sağlayacak şekilde tasarlanır.
Nakliye, lojistik, madencilik, tarım ve geri dönüşüm sektörlerinde tır kantarları kritik öneme sahiptir.
Tır Kantarı Sistemleri
Araç tartımı için kullanılan profesyonel tır kantarı çözümlerini inceleyebilirsiniz.

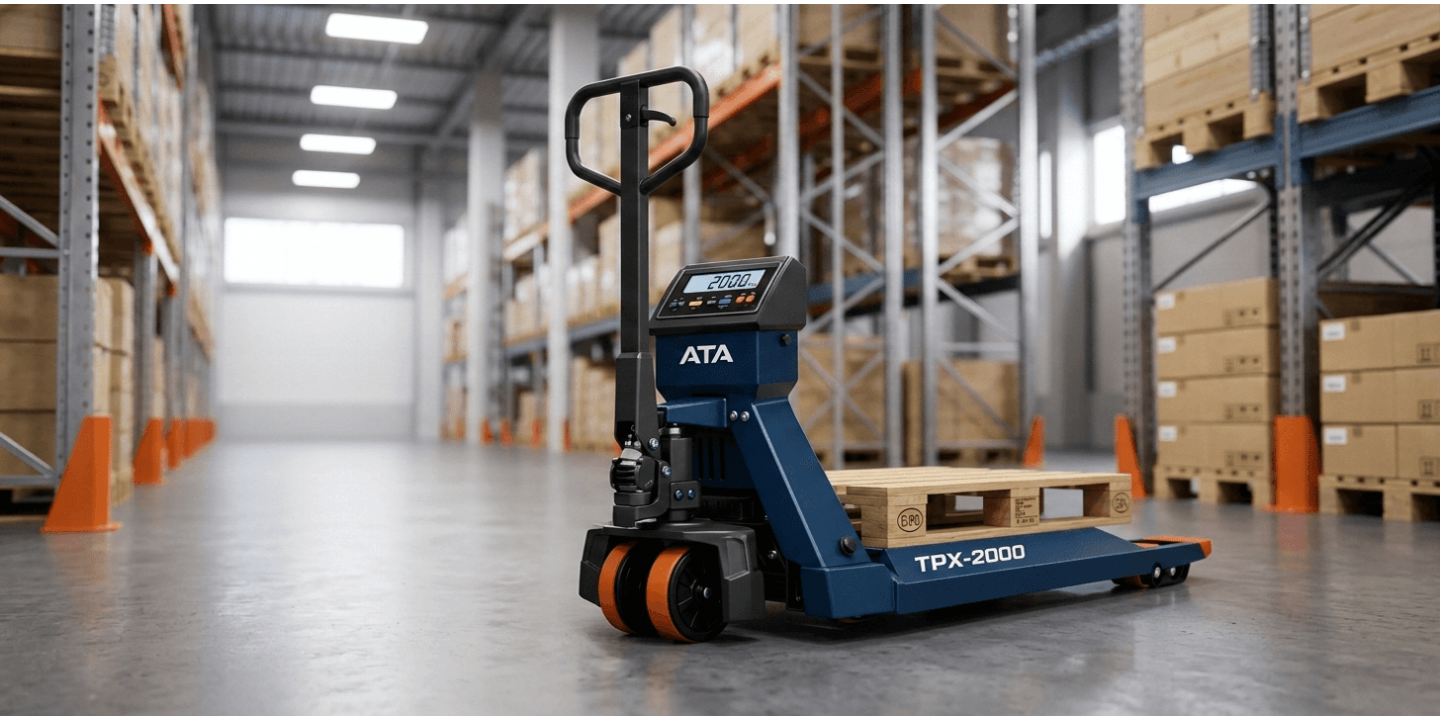

Tartılı Transpaletler
Depolarda ve lojistik merkezlerinde kullanılan tartılı transpaletler de loadcell teknolojisinden yararlanır. Palet üzerindeki yük taşınırken aynı anda ağırlık bilgisi alınabilir. Bu sayede operasyon süresi kısalır ve ekstra tartım ihtiyacı ortadan kalkar.
Özellikle yoğun sevkiyat yapan işletmelerde tartılı transpalet sistemleri önemli zaman tasarrufu sağlar.
Tartılı Transpalet Sistemleri
Taşıma ve tartımı aynı anda gerçekleştiren tartılı transpalet modellerini inceleyebilirsiniz.
Tank ve Silo Tartım Sistemleri
Kimya, gıda, yem, ilaç ve üretim sektörlerinde kullanılan tank ve silo tartım sistemleri loadcell teknolojisinin en önemli uygulamalarından biridir. Tank ayaklarına yerleştirilen yük hücreleri sayesinde içeride bulunan malzemenin miktarı sürekli takip edilebilir.
Bu sistemler özellikle reçeteleme, dozajlama ve stok kontrolü gerektiren üretim tesislerinde büyük avantaj sağlar. PLC ve SCADA sistemleriyle entegre çalışarak otomasyon süreçlerini destekler.
Tank ve Silo Tartım Çözümleri
Proses kontrolü ve endüstriyel otomasyon uygulamalarında kullanılan tartım sistemlerini inceleyebilirsiniz.
Türkiye'de Kullanılan Loadcell Markaları
Türkiye'de kullanılan loadcell markaları arasında yerli ve yabancı birçok üretici bulunmaktadır. Her markanın farklı kapasite, hassasiyet, koruma sınıfı ve kullanım alanlarına yönelik çözümleri vardır. Elektronik terazilerden tır kantarlarına, tank tartım sistemlerinden otomasyon projelerine kadar birçok uygulamada farklı yük hücresi markaları tercih edilmektedir.
Loadcell seçiminde marka tek başına yeterli bir kriter değildir. Kullanılacak kapasite, çalışma ortamı, IP koruma seviyesi, malzeme yapısı ve uygulama tipi birlikte değerlendirilmelidir. Aşağıda Türkiye'de yaygın olarak kullanılan loadcell markalarını inceleyebilirsiniz.
Zemic Loadcell
Zemic, Türkiye'de en yaygın kullanılan loadcell markalarından biridir. Tek nokta loadcell, lama tipi loadcell, S tipi loadcell, kolon tipi loadcell ve basınç tipi loadcell ürün gruplarında geniş ürün çeşitliliği sunmaktadır. Özellikle elektronik teraziler, platform basküller ve araç kantarlarında sıkça tercih edilmektedir.
Zemic Loadcell Modelleri
Zemic markasına ait yük hücresi modellerini ve teknik özelliklerini inceleyebilirsiniz.
Keli Loadcell
Keli markası özellikle araç kantarları, endüstriyel basküller ve tank tartım sistemlerinde kullanılan yüksek kapasiteli loadcell çözümleriyle öne çıkmaktadır. Paslanmaz çelik ve alaşımlı çelik gövdeli birçok farklı yük hücresi modeli bulunmaktadır.
Keli Loadcell Modelleri
Keli marka yük hücreleri ve endüstriyel tartım çözümlerini inceleyebilirsiniz.
Esit, Tedea, Flintec, Baykon ve Kobastar
Türkiye pazarında kullanılan diğer önemli loadcell markaları arasında Esit, Tedea-Huntleigh, Flintec, Baykon ve Kobastar yer almaktadır. Bu markalar farklı sektörlerin ihtiyaçlarına yönelik çeşitli yük hücresi çözümleri sunmaktadır. Özellikle otomasyon sistemleri, proses tartımı, silo tartımı ve yüksek hassasiyet gerektiren uygulamalarda tercih edilmektedirler.
Marka seçiminden önce kapasite, montaj şekli, çalışma ortamı ve sistem tasarımı değerlendirilmelidir. Doğru seçilen bir loadcell sistemi yıllarca güvenilir ölçüm sağlayabilir.
Loadcell Fiyatları Neye Göre Değişir?
Loadcell fiyatları; kapasite, hassasiyet, gövde malzemesi, koruma sınıfı ve marka gibi birçok farklı etkene göre değişiklik göstermektedir. Aynı görünüşe sahip iki yük hücresi arasında bile teknik özelliklerden kaynaklanan ciddi fiyat farkları oluşabilmektedir.
Özellikle endüstriyel uygulamalarda yalnızca fiyat odaklı seçim yapmak yerine, sistemin uzun vadeli performansı ve güvenilirliği dikkate alınmalıdır. Yanlış seçilen bir loadcell kısa sürede arızalanabilir veya ölçüm hatalarına neden olabilir.
Kapasite
Loadcell kapasitesi arttıkça fiyat da yükselmektedir. 50 kg kapasiteli bir yük hücresi ile 10 ton veya 50 ton kapasiteli bir loadcell arasında üretim teknolojisi ve mekanik dayanım açısından önemli farklar bulunmaktadır.
Hassasiyet
Daha yüksek hassasiyet sunan loadcell modelleri genellikle daha maliyetlidir. Laboratuvar uygulamaları veya dozajlama sistemleri gibi hassas ölçüm gerektiren alanlarda kullanılan ürünler daha gelişmiş üretim toleranslarına sahiptir.
IP Koruma Sınıfı
IP65, IP67, IP68 veya IP69K koruma seviyelerine sahip loadcell modelleri tozlu, nemli ve yıkamalı ortamlarda kullanılabilir. Koruma seviyesi yükseldikçe üretim maliyetleri de artmaktadır.
Malzeme Yapısı
Alaşımlı çelik, nikel kaplamalı çelik ve paslanmaz çelik gövdeli loadcell modelleri arasında fiyat farklılıkları bulunmaktadır. Özellikle gıda, kimya ve ilaç sektörlerinde kullanılan paslanmaz çelik modeller daha yüksek maliyetli olabilir.
Marka ve Sertifikasyonlar
OIML, CE veya uluslararası kalite sertifikalarına sahip markalar genellikle daha yüksek fiyat seviyelerinde yer alır. Ancak bu ürünler uzun ömür, yedek parça erişimi ve teknik destek açısından önemli avantajlar sağlayabilir.
Doğru Loadcell Nasıl Seçilir?
Doğru loadcell seçimi, tartım sisteminin performansını doğrudan etkileyen en önemli faktörlerden biridir. Yalnızca kapasiteye bakılarak yapılan seçimler ilerleyen dönemlerde ölçüm hatalarına, mekanik arızalara veya sistem kararsızlıklarına neden olabilir. Bu nedenle yük hücresi seçimi yapılırken uygulamanın tüm teknik gereksinimleri birlikte değerlendirilmelidir.
Google'da en sık aranan konulardan biri olan "hangi loadcell kullanılmalı?" sorusunun tek bir cevabı yoktur. Çünkü elektronik teraziler, platform basküller, tır kantarları, vinç kantarları ve tank tartım sistemleri farklı tip loadcell kullanmaktadır.
Kapasiteyi Doğru Belirleyin
İlk adım sistemin taşıyacağı maksimum yükü belirlemektir. Güvenlik payı bırakılarak seçilen loadcell hem daha uzun ömürlü olur hem de aşırı yüklenme riskini azaltır.
Uygulama Tipini Belirleyin
Elektronik terazileren genellikle tek nokta loadcell, platform basküllerde lama tipi loadcell, askıda tartım sistemlerinde S tipi loadcell, araç kantarlarında ise kolon tipi veya basınç tipi loadcell tercih edilir.
Çalışma Ortamını Değerlendirin
Nem, su, kimyasal madde veya yoğun toz bulunan ortamlarda kullanılacak yük hücrelerinin IP koruma sınıfı mutlaka dikkate alınmalıdır. Açık saha uygulamalarında yüksek korumalı modeller tercih edilmelidir.
Otomasyon Gereksinimlerini Kontrol Edin
Sistem PLC, SCADA veya üretim otomasyonuna bağlanacaksa kullanılacak transmitter, indikatör ve haberleşme altyapısı da loadcell seçimi kadar önemlidir. Özellikle tank ve silo tartım sistemlerinde bu konu kritik hale gelir.
Uzun Vadeli Teknik Destek ve Yedek Parça
Yük hücresi seçiminde yalnızca ürün değil, servis ve yedek parça desteği de değerlendirilmelidir. Arıza durumunda hızlı teknik destek alınabilmesi işletmenin üretim sürekliliği açısından büyük önem taşır.
Kısacası doğru loadcell seçimi; kapasite, hassasiyet, uygulama tipi, çevresel koşullar ve otomasyon ihtiyaçlarının birlikte değerlendirilmesiyle yapılmalıdır. İyi planlanmış bir sistem uzun yıllar boyunca güvenilir ve kararlı ölçüm performansı sağlayacaktır.
Loadcell Hakkında Sıkça Sorulan Sorular
Loadcell, yük hücresi, loadcell çeşitleri, indikatör bağlantısı ve fiyatları hakkında en çok merak edilen soruları aşağıda bulabilirsiniz.
Loadcell nedir?
Loadcell, üzerine uygulanan kuvveti veya ağırlığı elektriksel sinyale dönüştüren hassas ölçüm sensörüdür. Türkçede yük hücresi olarak da adlandırılır ve elektronik terazilerden tır kantarlarına kadar birçok tartım sisteminde kullanılır.
Yük hücresi ne işe yarar?
Yük hücresi, ağırlık veya kuvveti algılayarak tartım indikatörü ya da otomasyon sistemlerine ölçülebilir sinyal gönderir. Bu sayede terazi, baskül, kantar, silo ve tank sistemlerinde doğru tartım yapılabilir.
Loadcell nasıl çalışır?
Loadcell üzerine yük uygulandığında gövdesinde çok küçük bir esneme oluşur. Strain gauge adı verilen ölçüm elemanları bu esnemeyi algılar ve elektriksel sinyale dönüştürür. Bu sinyal indikatör tarafından ağırlık değerine çevrilir.
Loadcell çeşitleri nelerdir?
En yaygın loadcell çeşitleri tek nokta loadcell, lama tipi loadcell, S tipi loadcell, kolon tipi loadcell ve basınç tipi loadcell modelleridir. Her biri farklı kapasite, montaj şekli ve kullanım alanı için tercih edilir.
S tipi loadcell hangi alanlarda kullanılır?
S tipi loadcell genellikle askıda tartım, vinç kantarı, monoray kantarı, kuvvet ölçümü, çekme-basma testleri ve dozajlama uygulamalarında kullanılır. Hem çekme hem de basma kuvvetini ölçebilmesi önemli bir avantajdır.
Lama tipi loadcell hangi sistemlerde tercih edilir?
Lama tipi loadcell, platform basküller, elektronik kantarlar, palet tartım sistemleri, hayvan baskülleri ve tank tartım uygulamalarında sıkça tercih edilir. Endüstriyel baskül sistemlerinde en yaygın kullanılan yük hücresi tiplerinden biridir.
Loadcell ile tartım indikatörü arasındaki fark nedir?
Loadcell ağırlığı algılayan sensördür; tartım indikatörü ise loadcell’den gelen sinyali okuyarak ekranda kilogram, gram veya ton olarak gösteren cihazdır. Yani loadcell ölçer, indikatör bu ölçümü kullanıcıya gösterir.
Loadcell transmitter ne işe yarar?
Loadcell transmitter, yük hücresinden gelen düşük seviyeli sinyali PLC, SCADA veya otomasyon sistemlerinin okuyabileceği 4-20 mA, 0-10 V, RS485 veya Modbus gibi standart sinyallere dönüştürür.
Loadcell fiyatları neye göre değişir?
Loadcell fiyatları kapasite, hassasiyet, marka, gövde malzemesi, IP koruma sınıfı, sertifikasyon ve kullanım alanına göre değişir. Yüksek kapasiteli, paslanmaz çelik veya yüksek koruma sınıfına sahip modeller genellikle daha yüksek fiyatlıdır.
Doğru loadcell nasıl seçilir?
Doğru loadcell seçimi için maksimum kapasite, yükleme yönü, çalışma ortamı, hassasiyet ihtiyacı, montaj şekli, IP koruma seviyesi ve kullanılacak indikatör veya transmitter yapısı birlikte değerlendirilmelidir.
