TEM Pro-TEM Süt Tankı Tartım Seti 4 × 2 Ton

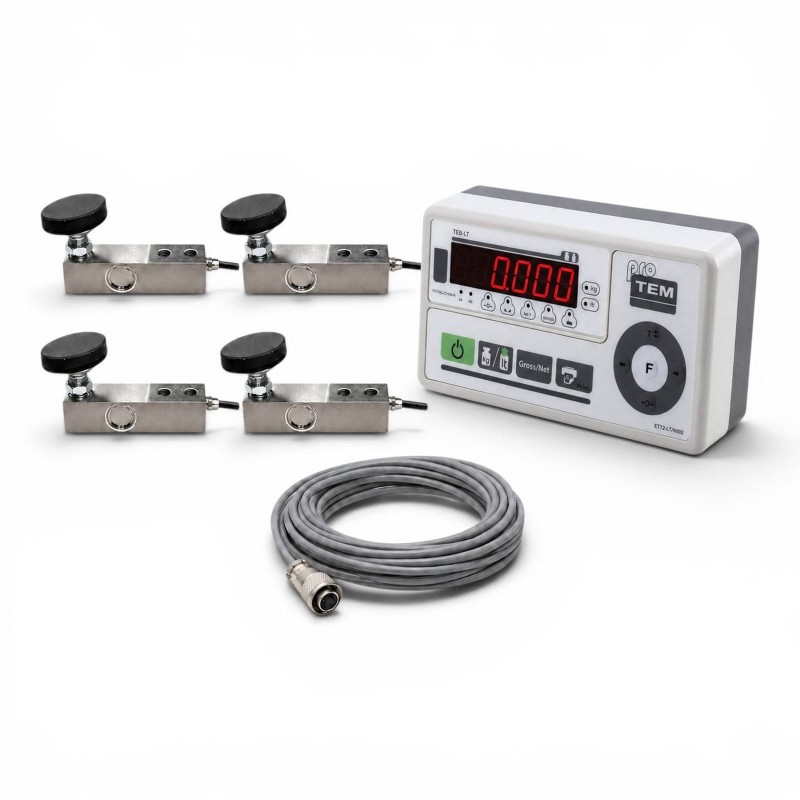

TEM Pro-TEM Süt Tankı Tartım Seti 4 × 2 Ton; süt soğutma ve toplama tanklarında işletme içi miktar takibi için geliştirilen, kilogram ve litre gösterimli bir tartım çözümüdür. Set; kırmızı LED indikatör, 4 adet 2 ton kapasiteli lama tipi loadcell, 4 adet yük hücresi ayağı ve bağlantı kablolarından oluşur.

Uygun tank taşıyıcı konstrüksiyonuna entegre edilen sistem, tanktaki toplam yükü dört noktadan algılar. Ayarlanabilir litre katsayısı, brüt/net çalışma, silo modu, ardışık dara ve enerji kesintisi sonrasında kayıtlı tank toplamını yeniden gösterebilme özellikleriyle süt tankı kantarı uygulamalarında pratik takip sağlar.

TEM Pro-TEM Süt Tankı Tartım Setinin Öne Çıkan Özellikleri

• Kilogram ve litre gösterimi: Ölçülen ağırlığı kilogram olarak veya ayarlanabilir katsayı üzerinden litre karşılığıyla görüntüler.
• Net okunabilen LED ekran: 6 haneli, 20 mm rakam yüksekliğine sahip kırmızı LED gösterge kullanır.
• Dört noktadan yük algılama: 4 adet 2 ton kapasiteli, IP67 korumalı lama tipi loadcell ile çalışır.
• Montaja hazır set içeriği: 4 adet yük hücresi ayağı, loadcell kabloları ve 5 metre MIC soketli haberleşme kablosu birlikte gönderilir.
• Tank tartımına yönelik işlevler: Brüt/net çalışma, silo modu, ardışık dara, kayıtlı toplamı yeniden gösterme ve koşullara bağlı olarak 40 saate kadar akülü kullanım sunar.

Set İçeriği ve Süt Tankında Kullanımı

TEM Pro-TEM seti, uygun mekanik altyapıya sahip bir süt tankının elektronik tartım sistemine dönüştürülmesi için gereken temel ölçüm bileşenlerini bir araya getirir. Set içeriği şöyledir:

• 1 adet TEM Pro-TEM 6 haneli kırmızı LED tartım indikatörü
• 4 adet 2 ton kapasiteli lama tipi loadcell
• 4 adet yük hücresi ayağı (load cell foot)
• Her loadcell üzerinde 3 metre loadcell kablosu
• Loadcell grubu ile indikatör bağlantısı için 5 metre MIC soketli haberleşme kablosu

Doğru ölçüm için tank yükünün dört sensöre dengeli aktarılması, boru ve hortum bağlantılarının tankın tartım yönündeki hareketini kısıtlamaması ve kurulum tamamlandıktan sonra sistemin uygun test ağırlıklarıyla kalibre edilmesi gerekir.

Kilogram ve Litre Gösterimi Nasıl Çalışır?

İndikatör, yük hücrelerinden gelen ağırlık verisini kilogram olarak gösterir. Litre görünümünde ise ölçülen değer, cihaza tanımlanan litre katsayısı üzerinden hesaplanır. Bu nedenle gösterilen litre değeri doğrudan hacim ölçümü değil, ağırlığa dayalı hesaplanmış bir sonuçtur.

Sütün yoğunluğu sıcaklık ve ürün bileşimine göre değişebileceğinden, işletmenin kullandığı katsayının uygulamaya uygun biçimde belirlenmesi önemlidir. Enerji kesintisinin ardından cihaz yeniden açıldığında kayıtlı tank toplamını gösterebilmesi, tank boşaltılmadan yaşanan kesintilerde takibin sürdürülmesine yardımcı olur.

4 × 2 Ton Loadcell Kapasitesi Nasıl Değerlendirilmelidir?

Dört yük hücresinin her biri 2 ton nominal kapasiteye sahiptir ve sensörlerin nominal kapasite toplamı 8 tondur. Ancak bu değer, tamamlanan süt tankı kantarının doğrudan 8 ton güvenli tartım kapasitesine sahip olduğu anlamına gelmez.

Kullanılabilir sistem kapasitesi; tankın boş ve dolu ağırlığı, ayak yerleşimi, taşıyıcı konstrüksiyonun dayanımı, yük dağılımı, dolum ve boşaltım sırasındaki dinamik etkiler, boru bağlantıları, güvenlik payı ve kalibrasyon değerleri birlikte değerlendirilerek belirlenmelidir.

M Onayı ve Kullanım Amacı

TEM Pro-TEM indikatör ve bu setle oluşturulan tank tartım sistemi M onaysız kullanım içindir. Sistem; tank doluluk takibi, üretim kontrolü, işletme içi stok takibi ve ticari olmayan ölçüm uygulamalarında kullanılabilir.

Tartım sonucunun süt alım-satım bedelini belirlediği ticari işlemler için yetkili üretici ve ilgili uygunluk süreçleri kapsamında hazırlanmış bir sistem gerekir. Onaylı indikatör veya loadcell kullanılması, kullanıcı tarafından imal edilen tank tartım sistemini kendiliğinden M onaylı hale getirmez.

Kurulum ve Kullanımda Dikkat Edilecek Noktalar

• Dört loadcell aynı seviyede ve tank yükünü dengeli paylaşacak noktalara yerleştirilmelidir.
• Tank yükü, yük hücrelerinin baskı yönüne uygun ve eksen dışı kuvvet oluşturmayacak biçimde aktarılmalıdır.
• Boru, vana ve hortum bağlantıları tankın tartım yönündeki serbest hareketini kısıtlamamalıdır.
• Kablolar keskin metal kenarlardan, ezilme riskinden, hareketli parçalardan ve su birikebilecek alanlardan korunmalıdır.
• IP67 korumalı yük hücreleri basınçlı suya tutulmamalı veya sürekli su altında bırakılmamalıdır.
• Montaj tamamlandıktan sonra sistem uygun test ağırlıklarıyla kalibre edilmeli ve yük dağılımı kontrol edilmelidir.
