Zemic BM3 S Tipi Loadcell – 50, 100, 500 kg ve 1 Ton

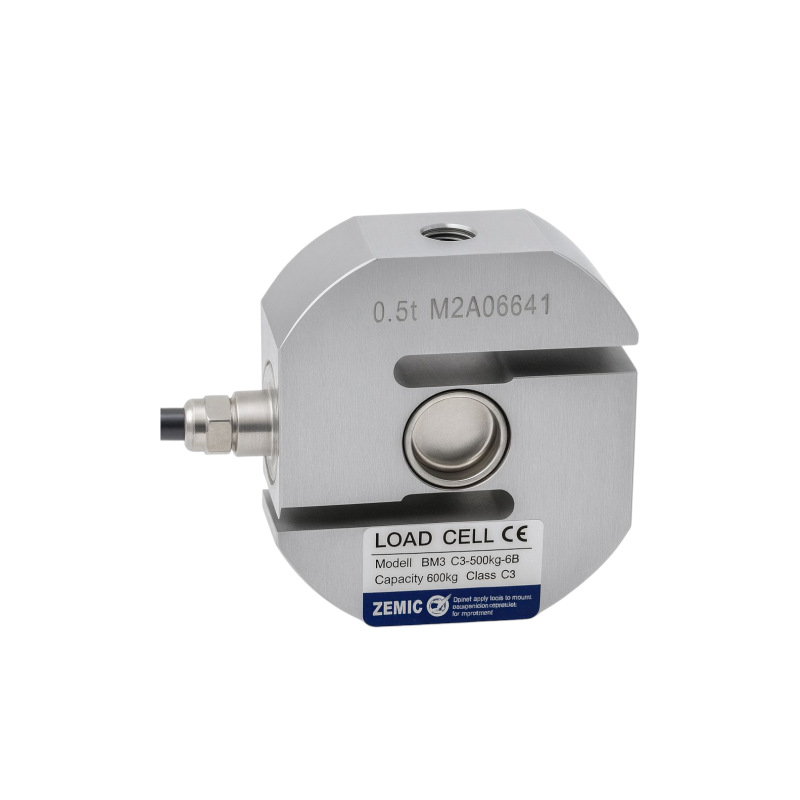

Zemic BM3 S Tipi Loadcell; 50 kg, 100 kg, 500 kg ve 1 ton kapasite seçenekleriyle askılı tartım ve çekme-basma kuvvet ölçümünde kullanılan paslanmaz çelik bir yük hücresidir. Hermetik sızdırmaz yapısı, IP68 koruması ve 2,0 mV/V nominal çıkışıyla tank, hazne, dozaj ve test sistemlerine uyarlanabilir. 50 ve 100 kg modeller C3 performansında, OIML kapsamı dışında; 500 kg ve 1 ton modeller OIML R60 C3 grubundadır. Bağlantı dişi ve standart kablo uzunluğu seçilen kapasiteye göre değişir.

Zemic BM3 50, 100, 500 kg ve 1 Ton Özellikleri

• Bu sayfada 50 kg, 100 kg, 500 kg ve 1 ton kapasite seçenekleri sunulur.
• S tipi gövde, çekme ve basma yönünde ölçüm yapabilir.
• Paslanmaz çelik gövde, hermetik sızdırmazlık ve IP68 koruma bulunur.
• 50 ve 100 kg: C3 performansı; OIML onay kapsamı dışında.
• 500 kg ve 1 ton: OIML R60 C3 doğruluk sınıfı.
• 50 ve 100 kg: M8 × 1,25; 500 kg ve 1 ton: M12 × 1,75 bağlantı dişi.
• Standart dört telli kablo 500 kg modelde 3 m, diğer üç kapasitede 6 m’dir.

Kapasiteye Göre BM3 Model ve Bağlantı Karşılaştırması

BM3 kapasitesi seçilirken doğruluk tanımı, çıkış toleransı, montaj dişi ve kablo uzunluğu birlikte kontrol edilmelidir. Aşağıdaki tablo, bu sayfadaki dört kapasitenin üretici standart konfigürasyonlarını karşılaştırır.

FS, seçilen sensörün tam ölçek değerini ifade eder. Hata ve aşırı yük oranları ilgili modelin nominal kapasitesine göre tanımlanır.

BM3 50 ve 100 kg ile 500 kg ve 1 Ton Arasındaki Farklar

50 ve 100 kg BM3 modelleri, düşük kapasiteli askılı tartım ve kuvvet ölçüm düzeneklerinde değerlendirilebilir. Bu iki kapasite üretici tarafından C3 performansıyla belirtilir ancak OIML onay kapsamının dışındadır. Nominal çıkış toleransı ±0,008 mV/V, Y oranı 7.500’dür.

500 kg ve 1 ton BM3 modelleri OIML R60 C3 grubundadır. Bu kapasitelerde nominal çıkış toleransı ±0,004 mV/V ve Y oranı 12.000 olarak tanımlanır. Montaj bağlantıları da M8’den M12’ye değişir. Mevcut sensörün yerine farklı kapasite takılacaksa elektriksel özelliklerle birlikte mekanik bağlantılar kontrol edilmelidir.

C3 tanımı ve 3.000 loadcell bölüntüsü, komple tartım sisteminin göstereceği bölüntü değerini tek başına belirlemez. Sistem performansı; yük aktarımı, indikatör, çevre koşulları ve kalibrasyonla birlikte değerlendirilir.

Askılı Tartım, Hazne ve Kuvvet Ölçümünde Kullanımı

• Düşük ve orta kapasiteli askılı tartım düzenekleri
• Çekme-basma test cihazları ve dinamometre sistemleri
• S tipi sensöre uygun askıda çalışan tank ve hazne tartımları
• Dolum, dozaj ve paketleme makinelerinin tartım düzenekleri
• Makine içi kuvvet takibi ve proses ağırlık ölçümü

BM3’ün üst ve alt bağlantıları, ölçülecek kuvveti sensörün tanımlanan ekseninde aktarmalıdır. Askılı haznelerde boru, hortum veya sabit mekanik parçaların yükü başka bir noktaya taşıması ölçümü etkileyebilir. Sensörün hareketini ve yük aktarımını engelleyen bağlantılar düzenlenmelidir.

BM3 Kapasitesi Nasıl Seçilir?

Seçim yaparken ürünün net ağırlığına, sensörün taşıdığı hazne ve askı elemanlarının darası eklenmelidir. Hareket, ani yükleme, titreşim ve salınım bulunan uygulamalarda geçici yük etkileri de hesaba katılır. Birden fazla sensör kullanılan sistemlerde en fazla yük alabilecek sensör dikkate alınmalıdır.

Düşük kapasite küçük yüklerin ölçümünde değerlendirilebilir; kapasitenin gereğinden fazla büyütülmesi ise aynı yükte elde edilen sinyali azaltır. Seçim, toplam yük ve hedeflenen ölçüm performansı birlikte değerlendirilerek yapılmalıdır. %150 emniyetli ve %300 nihai aşırı yük sınırları normal çalışma kapasitesini artırmak için kullanılmaz.

BM3 Montajı ve Bağlantı Aksesuarları

BM3 M8 ve M12 Bağlantı Dişleri ve Rod End Seçimi

50 ve 100 kg modeller M8 × 1,25; 500 kg ve 1 ton modeller M12 × 1,75 bağlantı dişine sahiptir. Rod end veya diğer bağlantı elemanları seçilirken diş çapı, diş adımı ve yük uygunluğu birlikte kontrol edilmelidir. Farklı bir S tipi loadcell’den geçişte yalnızca kapasitenin eşleşmesi yeterli değildir.

Üretici föyünde M8 bağlantı için 25 Nm, M12 bağlantı için 75 Nm sabitleme torku belirtilir. Rod end, kontra somun ve diğer parçaların montajında ilgili bağlantı elemanının talimatı da dikkate alınmalıdır. Sıkma sırasında sensör gövdesine burulma yükü aktarılmamalıdır.

• Üst ve alt bağlantıyı aynı yük ekseninde hizalayın.
• Yan yük ve burulma oluşturabilecek mekanik yerleşimleri düzeltin.
• Rod end hareketinin çevredeki parçalarla engellenmediğini kontrol edin.
• Kabloya çekme yükü bindirmeyin ve kablo çıkışını koruyun.
• Montaj sonrasında çalışma yönünde sıfır ve yük kalibrasyonu yapın.

BM3 Kablo Uzunlukları ve Bağlantı Renkleri

Standart konfigürasyonda 50 kg, 100 kg ve 1 ton modellerin kablosu 6 metre; 500 kg modelin kablosu 3 metre uzunluğundadır. Dört telli, ekranlı AWG22 kablo Ø5 mm çapında ve poliüretan dış kılıflıdır.

Ekran bağlantısı indikatör veya transmitter üreticisinin talimatına göre yapılmalıdır. Kabloyu motor ve sürücü güç hatlarından ayrı geçirmek parazitlerin azaltılmasına yardımcı olur. Kablo uzatma veya bağlantı değişikliğinden sonra ölçüm kararlılığı ve kalibrasyon yeniden kontrol edilmelidir.

BM3 İndikatör ve PLC Bağlantısı

BM3, düşük seviyeli mV/V köprü sinyali üretir. Uygun indikatör; 2 mV/V giriş, 350 Ω sensör ve önerilen besleme gerilimiyle uyumlu olmalıdır. Standart 0–10 V veya 4–20 mA PLC girişine bağlantı için tartım transmitteri kullanılabilir. Alternatif olarak loadcell beslemesi sağlayan ve mV/V sinyalini okuyabilen özel bir PLC tartım modülü seçilebilir.

Paslanmaz Çelik, IP68 ve ATEX Seçeneği

BM3’ün paslanmaz çelik gövdesi ve hermetik sızdırmaz yapısı, nemli endüstriyel tartım ortamlarında kullanım için değerlendirilebilir. IP68 korumada suya dayanım üreticinin tanımladığı koşullara bağlıdır. Yüksek basınçlı yıkama, sıcak su veya kimyasal temizlik varsa sensörün ve kablo bağlantılarının uygunluğu ayrıca kontrol edilmelidir.

BM3 serisinde siparişe bağlı ATEX konfigürasyonları bulunur. Bu ihtiyaç için uygun versiyon, kapasite, ürün kodu ve etiket bilgileri sipariş öncesinde eşleştirilmelidir.

Zemic BM3 Loadcell Fiyatı ve Sipariş Bilgileri

Zemic BM3 için teklif talebinde 50 kg, 100 kg, 500 kg veya 1 ton kapasiteyi belirtmeniz gerekir. Montaj aksesuarları, kablo ihtiyacı ve varsa indikatör veya transmitter seçimi de teklif kapsamına eklenebilir. Değişim ürünü için mevcut sensörün etiketini ve bağlantı fotoğrafını paylaşarak teknik uyumluluğun kontrolünü kolaylaştırabilirsiniz.
