Zemic BM6A Paslanmaz Tek Nokta Loadcell

Name: Zemic BM6A C3 IP68 Loadcell | Ata Tartı
Brand: Zemic
SKU: BM6A
Price: 15500 TRY
Availability: InStock

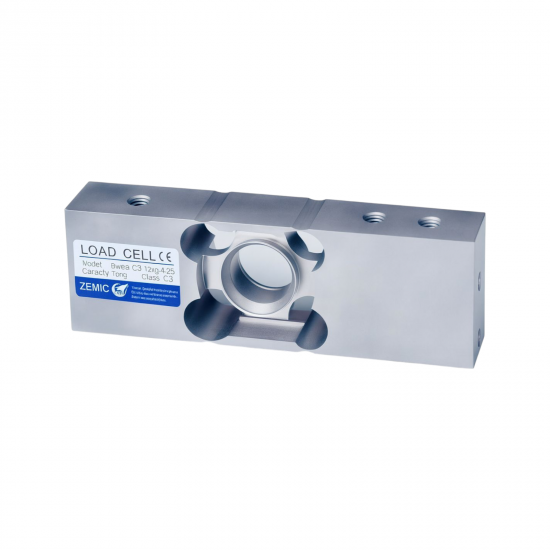

Zemic BM6A hermetik paslanmaz çelik tek nokta loadcell ve altı telli bağlantı kablosu

Ücretsiz Kargo

0 yorum • Yorum Yap

15.500,00TL

Stok: Stokta var
Marka: Zemic
Model: BM6A

Zemic

Adet

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

Zemic 1HM Minyatür Loadcell

950,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic H2F Spoke Tipi Load Cell – 3–5 Ton

11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L1G 50–600 kg Tek Nokta Loadcell

4.100,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D15 Tek Nokta Loadcell

3.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C4 3–50 kg OIML Tek Nokta Loadcell

3.750,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Zemic BM6A , Zemic loadcell , BM6A loadcell , BM6A yük hücresi , tek nokta loadcell , single point loadcell , paslanmaz çelik loadcell , hermetik loadcell , IP68 loadcell , OIML R60 C3 loadcell , C3 loadcell , 2.0 mV/V loadcell , 6 telli loadcell , sense hatlı loadcell , 6 kg loadcell , 12 kg loadcell , 30 kg loadcell , 60 kg loadcell , platform terazisi loadcelli , bant terazisi loadcelli , checkweigher loadcelli , paketleme makinesi loadcelli , dolum makinesi loadcelli , proses tartım sensörü , 350x350mm platform loadcelli , poliüretan kablolu loadcell

Açıklama
Yorumlar

Zemic BM6A paslanmaz tek nokta loadcell; platform terazileri, bantlı tartım sistemleri, kontrol terazileri, paketleme makineleri ve endüstriyel proses uygulamaları için geliştirilen hermetik sızdırmaz bir yük hücresidir. Model; 6 kg, 12 kg, 30 kg ve 60 kg kapasite seçenekleri, OIML R60 C3 doğruluk sınıfı, paslanmaz çelik gövde, IP68 çevresel koruma ve gerilim düşümünü dengelemeye yardımcı olan 6 telli bağlantı sunar. Tek loadcell kullanılan sistemlerde üreticinin önerdiği maksimum platform ölçüsü 350 × 350 mm’dir.

Zemic BM6A Öne Çıkan Özellikleri

6 kg, 12 kg, 30 kg ve 60 kg kapasite seçenekleri
OIML R60 C3 doğruluk sınıfı ve 3.000 loadcell bölüntüsü
Hermetik sızdırmaz paslanmaz çelik gövde ve IP68 koruma
350 × 350 mm’ye kadar platformlar için tek nokta yük hücresi yapısı
2,0 mV/V nominal çıkış ve 6 metre poliüretan kılıflı 6 telli kablo

Teknik Özellikler: Zemic BM6A Tek Nokta Loadcell

Zemic BM6A Teknik Bilgileri

Marka / Model	Zemic / BM6A
Ürün Kodu	BM6A
Ürün Türü	Tek nokta loadcell / single point yük hücresi
Gövde Yapısı	Hermetik sızdırmaz paslanmaz çelik
Kapasite Seçenekleri	6 kg, 12 kg, 30 kg ve 60 kg
Doğruluk Sınıfı	OIML R60 C3
Test Sertifikası	TC7834 Revision 1
Uygunluk Sertifikası	R60/2000-NL1-10.32
Nominal Çıkış	2,0 ± 0,2 mV/V
Maksimum Loadcell Bölüntü Sayısı	nLC = 3.000
Minimum Doğrulama Aralığı Oranı	Y = 10.000
Kombine Hata	≤ ±%0,023 FS
Sürünme Hatası	30 dakikada ≤ ±%0,016 FS
Sıfıra Sıcaklık Etkisi	≤ ±%0,015 FS / 10 °C
Hassasiyete Sıcaklık Etkisi	≤ ±%0,011 FS / 10 °C
Sıfır Dengesi	≤ ±%1,5 FS
Maksimum Sapma	6–12 kg: yaklaşık 0,17 mm / 30 kg: 0,13 mm / 60 kg: 0,12 mm
Eksantrik Yükleme Hatası	±%0,002 Ld/cm
Önerilen Besleme Gerilimi	5–12 V DC
Maksimum Besleme Gerilimi	18 V DC
Giriş Direnci	400 ± 20 Ω
Çıkış Direnci	351 ± 2 Ω
Yalıtım Direnci	≥ 5.000 MΩ, 50 V
Sıcaklık Kompanzasyon Aralığı	−10 °C ile +40 °C
Çalışma Sıcaklığı	−35 °C ile +65 °C
Depolama Sıcaklığı	−40 °C ile +70 °C
Güvenli Aşırı Yük	%150 FS
Nihai Aşırı Yük	%300 FS
Gövde Malzemesi	Paslanmaz çelik
Koruma Sınıfı	IP68
Önerilen Maksimum Platform	350 × 350 mm
Yaklaşık Loadcell Ağırlığı	1,2 kg
Önerilen Sabitleme Torku	M6 cıvata: 10 Nm
Kablo Yapısı	Ekranlı, 6 iletkenli, AWG24
Kablo Çapı / Uzunluğu	Ø6,2 mm / 6,0 m
Kablo Kılıfı	Poliüretan
Kablo Ekranı	Loadcell gövdesine bağlı değildir
Kablo Renk Kodları	Yeşil: Exc(+), siyah: Exc(−), beyaz: Sig(+), kırmızı: Sig(−), sarı: Sense(+), mavi: Sense(−)
Başlıca Kullanım Alanları	Platform ve bant terazileri, kontrol terazileri, paketleme makineleri ve endüstriyel proses sistemleri

Zemic BM6A 6, 12, 30 ve 60 kg Kapasite Seçenekleri

Zemic BM6A; 6 kg, 12 kg, 30 kg ve 60 kg olmak üzere dört farklı kapasite seçeneğine sahiptir. Uygun kapasite belirlenirken yalnızca tartılacak ürünün maksimum ağırlığı dikkate alınmamalıdır. Platform, kefe, taşıyıcı bağlantılar ve sensör üzerine sürekli etki eden diğer mekanik parçaların ağırlığı da toplam yüke dâhil edilmelidir.

Daha düşük kapasiteli model seçimi, uygun mekanik ve elektronik tasarımda küçük ağırlık değişimlerinin algılanmasına yardımcı olabilir. Ancak platformun ölü yükü, darbeli yükleme ve beklenmeyen yük artışları için yeterli güvenlik payı bırakılmalıdır. Gereğinden yüksek kapasite seçilmesi ise sistemin ulaşabileceği tartım performansını etkileyebilir.

Loadcell Kapasitesi ile Terazi Kapasitesi Aynı mıdır?

Loadcell kapasitesi, terazinin göstereceği net ürün kapasitesiyle birebir aynı olmak zorunda değildir. Örneğin kefe, platform ve bağlantı parçalarının oluşturduğu ölü yük sensöre sürekli etki eder. Bu nedenle kapasite seçimi; toplam mekanik yük, maksimum ürün ağırlığı, yükleme biçimi ve güvenlik payı birlikte değerlendirilerek yapılmalıdır.

Hermetik Sızdırmaz Paslanmaz Çelik Gövde

BM6A’nın paslanmaz çelik ölçüm elemanı hermetik olarak kapatılmıştır. Hermetik yapı; sensörün içindeki gerinim ölçerlerin, bağlantıların ve hassas ölçüm bölgelerinin nem ve çevresel etkilerden korunmasına yardımcı olur. Bu özellik, düzenli temizlik yapılan veya nem seviyesinin yüksek olduğu endüstriyel uygulamalarda avantaj sağlar.

Paslanmaz çelik gövde korozyon direnci sağlasa da sistemin tamamındaki bağlantı elemanları, platform, kablo ekleri ve elektronik bağlantı noktaları ayrıca çalışma ortamına uygun seçilmelidir. Loadcell gövdesinin dayanımı, korumasız bırakılmış bir kablo eki veya indikatör terminalini otomatik olarak korumaz.

IP68 Koruma Sınıfı Ne Anlama Gelir?

IP68 koruma sınıfı, loadcell gövdesinin toz girişine karşı korunduğunu ve üretici tarafından belirlenen koşullarda suya daldırma dayanımına sahip olduğunu ifade eder. Ancak IP68; sınırsız süreyle her derinlikte kullanım, yüksek basınçlı sıcak suyla yıkama veya açık bağlantı uçlarının korumasız bırakılması anlamına gelmez.

OIML R60 C3 Doğruluk Sınıfı

BM6A, OIML R60 C3 doğruluk sınıfında ve maksimum 3.000 loadcell doğrulama aralığı ile tanımlanmıştır. Minimum doğrulama aralığı oranı Y = 10.000, nominal çıkış değeri ise 2,0 ± 0,2 mV/V’dir.

Bu teknik sınıflandırma, loadcellin ölçüm performansını tanımlar. Tamamlanmış terazinin taksimatı ve nihai doğruluğu; seçilen kapasiteye, platform mekaniğine, indikatör çözünürlüğüne, analog-dijital dönüştürücüye, kablo bağlantılarına, kalibrasyona ve kullanım ortamına bağlıdır.

OIML C3 Loadcell M Onaylı Terazi Anlamına Gelir mi?

Hayır. Loadcellin OIML R60 C3 sertifikasına sahip olması, bu sensörle oluşturulan terazinin tek başına M onaylı olduğu anlamına gelmez. Tartım sonucuna göre fiyat veya bedel belirlenen işlemlerde kullanılacak komple cihazın uygun tip onayına, yasal metroloji şartlarına, mühürlere ve geçerli muayeneye sahip olması gerekir.

350 × 350 mm Platformlarda Tek Nokta Tartım

BM6A, tek bir yük hücresiyle kompakt tartım platformu oluşturulabilen single point loadcell yapısındadır. Üreticinin önerdiği maksimum platform ölçüsü 350 × 350 mm’dir. Bu sınır, uygun rijitlikte ve doğru biçimde monte edilmiş platformlar için verilen tavsiye değeridir.

Platform ölçüsünün yanında yükün sensöre dik aktarılması, loadcellin sabit ve hareketli uçlarının doğru konumlandırılması, platformun çevredeki gövdeye temas etmemesi ve bağlantıların burulma oluşturmaması gerekir.

Eksantrik Yükleme ve Köşe Kontrolü

Üretici tarafından belirtilen eksantrik yükleme hatası ±%0,002 Ld/cm’dir. Buna rağmen platformun farklı köşelerinde aynı sonucun alınabilmesi için montaj sonrasında köşe testi yapılmalıdır. Mekanik sıkışma, esnek platform, yanlış sabitleme veya yükün sensöre yanal aktarılması köşe farklarını artırabilir.

6 Metre Kablo ve Sense Hatlı Bağlantı

BM6A, 6 metre uzunluğunda, Ø6,2 mm çapında ve poliüretan kılıflı ekranlı kabloyla sunulur. Altı telli bağlantıda besleme ve sinyal hatlarının yanında Sense(+) ve Sense(−) hatları bulunur. Sense hatları, uzun kabloda oluşabilecek besleme gerilimi kaybının uyumlu indikatör tarafından algılanıp dengelenmesine yardımcı olur.

Kablonun kısaltılması, ek yapılması veya farklı bir kabloyla değiştirilmesi ölçüm davranışını ve kalibrasyonu etkileyebilir. Bağlantı işlemleri yetkin teknik personel tarafından yapılmalı ve işlem sonrasında sistem yeniden kontrol edilmelidir.

Zemic BM6A Kablo Renk Kodları

Yeşil: Excitation / besleme pozitif
Siyah: Excitation / besleme negatif
Beyaz: Signal / sinyal pozitif
Kırmızı: Signal / sinyal negatif
Sarı: Sense pozitif, mavi: Sense negatif

Platform, Bant ve Kontrol Terazilerinde Kullanım

Zemic BM6A, kompakt platform terazilerinin mekanik yapısıyla tartım elektroniği arasında çalışan temel ölçüm bileşenidir. Sensör kendi başına ağırlık göstermez; uygulanan mekanik kuvveti milivolt seviyesinde elektriksel sinyale dönüştürür. Bu sinyal uyumlu bir indikatör, transmitter veya kontrol kartı tarafından işlenir.

350 × 350 mm’ye kadar tek loadcell kullanılan platform terazileri
Bantlı taşıma ve kontrol tartımı sistemleri
Paketleme, porsiyonlama ve dolum makineleri
Checkweigher ve üretim hattı ağırlık kontrol uygulamaları
Nem ve korozyon dayanımı gerektiren endüstriyel tartım projeleri

Montaj, Değişim ve Kalibrasyonda Dikkat Edilecekler

Kapasite hesabına platformu, kefeyi, bağlantı elemanlarını ve maksimum ürün yükünü birlikte dâhil edin.
Loadcellin yük yönünü ve sabitleme noktalarını üretici çizimine uygun konumlandırın.
M6 sabitleme cıvatalarında üreticinin belirttiği 10 Nm tork değerini esas alın.
Yükü sensöre dik aktarın; yanal kuvvet, burulma ve mekanik sıkışma oluşturmayın.
Kabloyu çekme, ezilme, kesilme, yüksek sıcaklık ve hareketli parçalara karşı koruyun.
Montaj sonrasında sıfır, kapasite, tekrarlanabilirlik ve platform köşe kontrollerini gerçekleştirin.
%150 güvenli ve %300 nihai aşırı yük değerlerini normal çalışma kapasitesi olarak kullanmayın.

İlgili Loadcell ve Tartım Bileşenleri

Platform ölçüsüne, çevresel koruma ihtiyacına ve kullanılacak tartım elektroniğine göre ilgili ürün ve kategorileri karşılaştırabilirsiniz.

Ürünü İncele → Zemic B6N Tek Nokta Loadcell 8–200 kg kapasite seçenekleri, paslanmaz çelik gövde ve IP67 korumaya sahip tek nokta yük hücresini inceleyin. Kategoriyi İncele → Tek Nokta Loadcell Modelleri Farklı kapasite, platform ölçüsü ve gövde malzemelerine sahip single point yük hücrelerini karşılaştırın. Kategoriyi İncele → Tartım İndikatörleri Loadcell sinyalini ağırlık bilgisine dönüştüren LCD, LED ve endüstriyel tartım göstergelerini karşılaştırın.

Zemic BM6A Tek Nokta Loadcell Hakkında Sık Sorulan Sorular

Kapasite, OIML C3 doğruluk sınıfı, IP68 koruma, platform ölçüsü, kablo bağlantısı ve kalibrasyon hakkında temel soruların yanıtları.

Zemic BM6A hangi kapasite seçeneklerine sahiptir?

BM6A; 6 kg, 12 kg, 30 kg ve 60 kg kapasite seçeneklerine sahiptir. Kapasite belirlenirken platformun ölü yükü de hesaba katılmalıdır.

BM6A hangi tartım sistemlerinde kullanılır?

Platform ve bant terazileri, kontrol terazileri, paketleme makineleri, dolum sistemleri ve endüstriyel proses uygulamalarında kullanılabilir.

Önerilen maksimum platform ölçüsü nedir?

Üreticinin önerdiği maksimum platform ölçüsü 350 × 350 mm’dir. Platform rijitliği ve mekanik bağlantı tasarımı da ayrıca değerlendirilmelidir.

IP68 koruma sınıfı ne sağlar?

Toz girişine ve üreticinin belirlediği koşullarda suya daldırma etkisine karşı koruma sağlar. Sınırsız su altında kullanım veya basınçlı sıcak suyla yıkama anlamına gelmez.

Hermetik sızdırmaz yapı ne anlama gelir?

Sensörün hassas ölçüm bölgesinin çevresel nem ve dış etkilere karşı kaynaklı veya kapalı bir yapı içinde korunmasıdır.

OIML C3 belgeli BM6A, teraziyi M onaylı yapar mı?

Hayır. Loadcell sertifikası tek başına komple terazinin M onaylı olduğu anlamına gelmez. Cihazın ayrıca uygun tip onayı ve yasal muayene şartlarını karşılaması gerekir.

BM6A kablo renkleri nasıl bağlanır?

Yeşil Exc(+), siyah Exc(−), beyaz Sig(+), kırmızı Sig(−), sarı Sense(+) ve mavi Sense(−) hattıdır. İndikatör terminal şeması bağlantıdan önce kontrol edilmelidir.

Altı telli bağlantının avantajı nedir?

Sense hatları, uzun kabloda oluşabilen besleme gerilimi kaybının uyumlu indikatör tarafından algılanıp dengelenmesine yardımcı olur.

Aşırı yük değerleri çalışma kapasitesi olarak kullanılabilir mi?

Hayır. %150 güvenli ve %300 nihai aşırı yük değerleri normal çalışma kapasitesi değildir. Sürekli çalışma yükü nominal kapasiteyi aşmamalıdır.

Loadcell değişiminden sonra kalibrasyon gerekir mi?

Evet. Loadcell veya mekanik montaj değiştirildiğinde sıfır, kapasite, tekrarlanabilirlik ve platform köşe kontrolleriyle birlikte yeniden kalibrasyon yapılmalıdır.

Sipariş öncesinde platform ölçüsünü, platformun ölü yükünü, maksimum ürün ağırlığını, hedeflenen taksimatı ve kullanılacak indikatör modelini birlikte belirtmeniz doğru BM6A kapasitesinin belirlenmesini kolaylaştırır.

Zemic BM6A Tek Nokta Loadcell İçin Bilgi ve Teklif Alın

Platform ölçünüzü, toplam yükünüzü ve hedeflenen taksimatı paylaşın; 6, 12, 30 veya 60 kg seçenekleri arasından uygun kapasiteyi birlikte belirleyelim.
