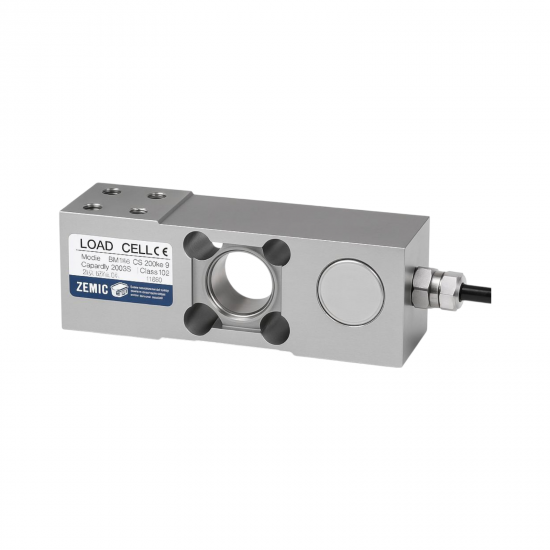

Zemic BM6G 100–500 kg Tek Nokta Loadcell

Zemic BM6G 100–500 kg tek nokta loadcell; orta ve yüksek kapasiteli platform terazileri, paketleme makineleri, depo tartımları ve endüstriyel proses uygulamaları için geliştirilen büyük gövdeli bir yük hücresidir. Bu ürün; 100 kg, 200 kg, 300 kg ve 500 kg kapasite seçenekleri, OIML R60 C3 doğruluk sınıfı, hermetik paslanmaz çelik gövde ve IP68/IP69K çevresel koruma sunar. Tek loadcell kullanılan sistemlerde üreticinin önerdiği maksimum platform ölçüsü 800 × 800 mm’dir.

Zemic BM6G 100–500 kg Öne Çıkan Özellikleri

• 100 kg, 200 kg, 300 kg ve 500 kg kapasite seçenekleri
• OIML R60 C3 doğruluk sınıfı ve 3.000 loadcell bölüntüsü
• Hermetik paslanmaz çelik gövde ve IP68/IP69K koruma
• 800 × 800 mm’ye kadar platformlar için tek nokta loadcell yapısı
• 3 metre poliüretan kılıflı, ekranlı ve 4 telli AWG22 kablo

Zemic BM6G 100, 200, 300 ve 500 kg Kapasite Seçenekleri

Bu BM6G ürün grubu; 100 kg, 200 kg, 300 kg ve 500 kg kapasite seçeneklerine sahiptir. Kapasite belirlenirken yalnızca tartılacak ürünün maksimum ağırlığına bakılmamalıdır. Platform, kefe, taşıyıcı bağlantılar ve sensör üzerine sürekli etki eden diğer mekanik bileşenler de toplam yük hesabına dâhil edilmelidir.

Daha düşük kapasite, uygun sistem tasarımında küçük ağırlık değişimlerinin algılanmasına yardımcı olabilir. Ancak platformun ölü yükü, darbeli yükleme ve beklenmeyen yük artışları için yeterli güvenlik payı bırakılmalıdır. Gereğinden yüksek kapasite seçilmesi ise tamamlanmış sistemin erişebileceği tartım performansını etkileyebilir.

100–500 kg İfadesi Sürekli Bir Kapasite Aralığı mıdır?

Hayır. Ürün adındaki 100–500 kg ifadesi, bu sayfadaki büyük gövdeli BM6G grubunu diğer BM6G grubundan ayırır. Seçilebilir kapasiteler 100 kg, 200 kg, 300 kg ve 500 kg olarak ayrı modellerdir.

OIML R60 C3 Doğruluk Sınıfı

Bu sayfadaki BM6G, OIML R60 C3 doğruluk sınıfındadır. C3 varyant için maksimum loadcell doğrulama aralığı sayısı 3.000, minimum doğrulama aralığı oranı Y = 10.000 ve nominal çıkış değeri 2,0 ± 0,2 mV/V olarak belirtilmiştir.

Loadcellin OIML sınıfı, tamamlanmış terazinin doğrudan taksimatı veya ölçüm doğruluğu anlamına gelmez. Sistemin nihai performansı; kapasite seçimi, platform mekaniği, indikatör çözünürlüğü, kablo bağlantıları, kalibrasyon ve çevresel koşullara bağlıdır.

OIML C3 Loadcell M Onaylı Terazi Anlamına Gelir mi?

Hayır. Bir loadcellin OIML R60 C3 sertifikasına sahip olması, sensör kullanılarak oluşturulan terazinin tek başına M onaylı olduğu anlamına gelmez. Tartım sonucuna göre fiyat veya bedel belirlenen işlemlerde kullanılacak komple cihazın uygun tip onayına, yasal metroloji şartlarına, mühürlere ve geçerli muayeneye sahip olması gerekir.

IP68 ve IP69K Korumalı Paslanmaz Çelik Gövde

BM6G’nin hermetik paslanmaz çelik gövdesi, nem, korozyon ve yoğun endüstriyel temizlik koşullarına karşı dayanım sağlar. IP68 koruma sınıfı toz girişine ve üretici tarafından belirlenen koşullardaki suya daldırma etkisine karşı korumayı ifade eder.

IP69K koruma seviyesi ise belirlenen test koşullarında yüksek basınçlı ve yüksek sıcaklıklı su püskürtmelerine karşı dayanımı tanımlar. Bu koruma sınıfı, üretici tarafından izin verilen basınç, sıcaklık, mesafe ve uygulama süresi dışındaki her yıkama işlemine sınırsız dayanıklılık anlamına gelmez.

Hijyenik ve Yıkamalı Alanlarda Nelere Dikkat Edilmelidir?

Loadcell gövdesinin IP68/IP69K olması, kablo eklerinin, bağlantı kutusunun veya indikatör terminallerinin aynı korumaya sahip olduğu anlamına gelmez. Sistemde kullanılan tüm bağlantılar çalışma ortamına ve temizlik yöntemine uygun muhafazalarla korunmalıdır.

800 × 800 mm Platformlarda Tek Nokta Tartım

Büyük gövdeli BM6G, tek bir yük hücresiyle orta ve yüksek kapasiteli bir tartım platformu oluşturulmasına imkân veren single point loadcell yapısındadır. Üreticinin bu gövde için önerdiği maksimum platform ölçüsü 800 × 800 mm’dir.

Platform ölçüsünün yanında platformun rijitliği, bağlantı noktalarının konumu, yükün sensöre dik aktarılması ve mekanik sistemin çevredeki gövdeye temas etmemesi ölçüm kararlılığı açısından önemlidir.

Platform Köşe Kontrolü Neden Gereklidir?

Tek nokta loadcelller merkez dışı yüklemeyi dengeleyecek biçimde üretilse de montaj sonrasında platformun merkezinde ve dört köşesinde kontrol tartımları yapılmalıdır. Mekanik sıkışma, esnek platform, yanlış sabitleme veya yanal yükler köşe farklarına neden olabilir.

Büyük Gövde ile 10–100 kg BM6G Arasındaki Farklar

BM6G’nin 100–500 kg büyük gövdeli sürümü, düşük kapasiteli SE gövdeden mekanik ölçüleri ve bağlantı yapısıyla ayrılır. Büyük gövdede 800 × 800 mm platform, M8 bağlantı cıvatası, 25 Nm tork, yaklaşık 3,35 kg gövde ağırlığı ve 4 telli AWG22 kablo kullanılır.

Düşük kapasiteli BM6G SE gövde ise 400 × 400 mm platformlar için geliştirilmiştir ve farklı montaj ile kablo özelliklerine sahiptir. Özellikle 100 kg seçilirken standart büyük gövde ile 100 kg SE gövde ürün kodlarının karıştırılmaması gerekir.

4 Telli Kablo ve İndikatör Bağlantısı

BM6G 100–500 kg büyük gövde, 3 metre uzunluğunda, Ø5 mm çapında ve poliüretan kılıflı ekranlı kabloya sahiptir. Dört telli bağlantıda ayrı Sense hatları bulunmaz. Kırmızı ve siyah kablolar besleme, yeşil ve beyaz kablolar ise ölçüm sinyali için kullanılır.

Dört telli kablonun uzunluğu loadcellin elektriksel davranışının bir parçasıdır. Kablonun kısaltılması, uzatılması veya farklı kabloyla değiştirilmesi ölçümü ve kalibrasyonu etkileyebilir. Kablo üzerinde işlem yapılması gerekiyorsa sistem yeniden kalibre edilmelidir.

Zemic BM6G Büyük Gövde Kablo Renkleri

• Kırmızı: Excitation / besleme pozitif
• Siyah: Excitation / besleme negatif
• Yeşil: Signal / sinyal pozitif
• Beyaz: Signal / sinyal negatif
• Kablo ekranı loadcell gövdesine bağlı değildir; ekran bağlantısı sistem tasarımına göre yapılmalıdır.

Platform, Depo ve Proses Tartımlarında Kullanım

Zemic BM6G büyük gövde, mekanik platformla tartım elektroniği arasında çalışan ölçüm bileşenidir. Ürün kendi başına ağırlık göstermez; uygulanan mekanik yükü milivolt seviyesinde elektriksel sinyale dönüştürür.

• 800 × 800 mm’ye kadar tek loadcell kullanılan platform terazileri
• Depo, sevkiyat ve lojistik tartım sistemleri
• Paketleme, dolum ve üretim hattı uygulamaları
• Bantlı tartım ve proses kontrol sistemleri
• Yoğun yıkama ve korozyon dayanımı gerektiren özel tartım projeleri

ATEX Seçeneği Hakkında Önemli Bilgi

BM6G ailesinin patlayıcı gaz veya toz bulunan ortamlar için hazırlanmış opsiyonel ATEX varyantları bulunabilir. Ancak standart BM6G ürün, etiketi ve ilgili sertifikası doğrulanmadan ATEX onaylı kabul edilmemelidir. Tehlikeli alan uygulamalarında gerekli bölge sınıfı, ürün etiketi ve sertifika kapsamı sipariş öncesinde birlikte kontrol edilmelidir.

Montaj, Değişim ve Kalibrasyonda Dikkat Edilecekler

• Kapasite hesabına platformu, bağlantı elemanlarını ve maksimum ürün yükünü birlikte dâhil edin.
• Loadcellin yük yönünü ve sabitleme noktalarını üretici çizimine uygun konumlandırın.
• M8 sabitleme cıvatalarında üreticinin belirttiği 25 Nm tork değerini esas alın.
• Yükü sensöre dik aktarın; yanal kuvvet, burulma ve mekanik sıkışma oluşturmayın.
• Platformun çevredeki gövdeye temas etmediğini ve serbest hareket edebildiğini kontrol edin.
• Kabloyu çekme, ezilme, kesilme, yüksek sıcaklık ve hareketli parçalara karşı koruyun.
• Montaj sonrasında sıfır, kapasite, tekrarlanabilirlik ve platform köşe kontrollerini gerçekleştirin.
• %150 güvenli ve %300 nihai aşırı yük değerlerini normal çalışma kapasitesi olarak kullanmayın.
