Zemic H6E3 C3 Tek Nokta Loadcell

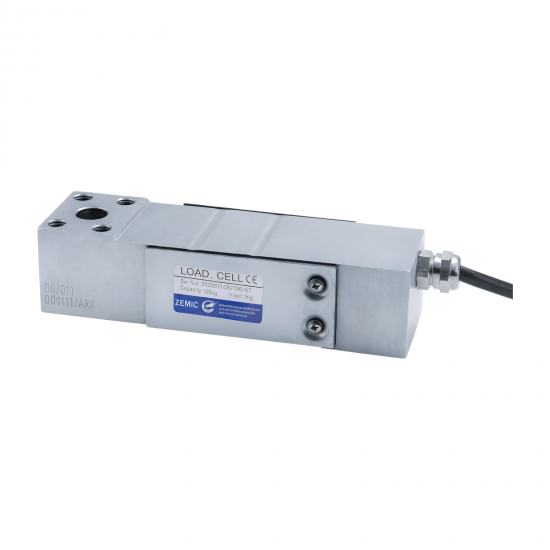

Zemic H6E3 C3 tek nokta loadcell; platform terazileri, fiyat hesaplamalı teraziler, tezgâh tipi tartım sistemleri, bantlı tartım uygulamaları ve paketleme makineleri için geliştirilen nikel kaplı alaşımlı çelik yük hücresidir. 20 kg, 30 kg, 50 kg, 75 kg, 100 kg, 150 kg, 200 kg, 250 kg ve 300 kg seçeneklerine sahip model; C3 doğruluk sınıfı, IP67 koruma, 2,0 mV/V nominal çıkış ve 400 × 400 mm’ye kadar platform uyumluluğu sunar.

Zemic H6E3 C3 Öne Çıkan Özellikleri

• 20 kg ile 300 kg arasında dokuz farklı kapasite seçeneği
• C3 doğruluk sınıfı ve 3.000 loadcell bölüntüsü
• Nikel kaplı alaşımlı çelik gövde ve IP67 koruma sınıfı
• 400 × 400 mm’ye kadar tek loadcell kullanılan platformlarla uyum
• Dört telli, ekranlı, 3 metre bağlantı kablosu

20, 30, 50, 75, 100, 150, 200, 250 ve 300 kg Kapasiteler

Zemic H6E3 C3; 20 kg, 30 kg, 50 kg, 75 kg, 100 kg, 150 kg, 200 kg, 250 kg ve 300 kg olmak üzere dokuz kapasite seçeneğinden oluşur. Ürün için kullanılan “20–300 kg” ifadesi sürekli bir kapasite aralığını değil, bu seçeneklerin alt ve üst sınırını tanımlar.

Doğru kapasite belirlenirken tartılacak ürünün maksimum ağırlığıyla birlikte platform, kefe, bağlantı elemanları ve loadcell üzerine sürekli etki eden diğer mekanik parçaların ağırlığı da hesaba katılmalıdır. Darbeli yüklemeler ve beklenmeyen yük artışları için uygun güvenlik payı bırakılmalıdır.

Loadcell Kapasitesi Nasıl Belirlenir?

Loadcell kapasitesi, terazinin göstereceği net tartım kapasitesiyle her zaman birebir aynı değildir. Platformun ölü yükü sensöre sürekli olarak etki eder. Bu nedenle seçim; toplam mekanik yük, maksimum ürün ağırlığı, hedeflenen taksimat ve yükleme biçimi birlikte değerlendirilerek yapılmalıdır.

H6E3 ve B6E3 Arasındaki Malzeme Farkı

H6E3 ile B6E3 aynı teknik aile içinde yer alsa da gövde malzemeleri farklıdır. H6E3 nikel kaplı alaşımlı çelik, B6E3 ise paslanmaz çelik gövdeye sahiptir. Bu nedenle H6E3 ürününün paslanmaz çelik olarak tanımlanması doğru değildir.

H6E3; kuru, kontrollü ve genel endüstriyel ortamlar için dayanıklı ve ekonomik bir çözüm sunar. Sürekli nem, tuzlu su veya aşındırıcı kimyasalların bulunduğu uygulamalarda paslanmaz çelik B6E3 ya da hermetik gövdeli alternatifler değerlendirilmelidir.

H6E ile H6E3 Aynı Loadcell midir?

H6E ve H6E3 benzer kapasite ve performans değerlerine sahip olsa da üretici kodu, mekanik gövde ve bağlantı ölçüleri farklıdır. H6E standart olarak 2 metre kabloyla, H6E3 ise 3 metre kabloyla tanımlanır. Değişim ürünü seçiminde yalnız kapasiteye bakılmamalı; montaj delikleri, gövde ölçüleri ve tam ürün kodu karşılaştırılmalıdır.

C3 Doğruluk Sınıfı ve 2,0 mV/V Çıkış

H6E3 C3 için maksimum loadcell bölüntü sayısı 3.000, minimum doğrulama aralığı oranı Y = 10.000 ve kombine hata değeri ±%0,020 FS olarak belirtilir. Standart varyantın nominal çıkış değeri 2,0 ± 0,2 mV/V’dir.

Bu değerler tamamlanmış terazinin doğrudan taksimat veya toplam sistem doğruluğu anlamına gelmez. Nihai performans; kapasite seçimi, platform mekaniği, indikatör çözünürlüğü, kablo bağlantısı, kalibrasyon, sıcaklık ve yükleme biçiminden etkilenir.

Standart Model ve S1 Varyantı

Standart H6E3 modelinde nominal çıkış 2,0 ± 0,2 mV/V ve giriş direnci 400 ± 20 Ω’dur. Ürün kodunun sonunda S1 bulunan varyantta nominal çıkış toleransı 2,0 ± 0,002 mV/V, giriş direnci ise 384 ± 4 Ω olarak belirtilir.

Standart ve S1 değerleri farklı varyantlara ait olduğundan teknik özelliklerde birbirleriyle karıştırılmamalıdır. Değişim ürünü siparişinde mevcut sensörün etiketindeki tam ürün kodu esas alınmalıdır.

400 × 400 mm Platformlarda Tek Nokta Tartım

H6E3 için önerilen maksimum platform ölçüsü 400 × 400 mm’dir. Tek nokta yapısı, uygun biçimde tasarlanan platformun tek bir yük hücresi üzerinden tartılmasını sağlar ve merkez dışı yüklerin ölçüm üzerindeki etkisini azaltmaya yardımcı olur.

Platform ölçüsünün önerilen sınır içinde olması tek başına yeterli değildir. Platform rijitliği, montaj yüzeylerinin düzgünlüğü, yükün sensöre dik aktarılması ve platformun çevredeki şasiye temas etmemesi ölçüm kararlılığı açısından önemlidir.

IP67 Koruma Sınıfı

IP67 koruma sınıfı, uygun şekilde monte edilen loadcell gövdesinin toz girişine ve standardın belirlediği geçici suya maruz kalma koşullarına karşı korunduğunu ifade eder. Bu özellik genel endüstriyel platform ve paketleme uygulamalarında çevresel dayanıklılık sağlar.

IP67 değeri ürünün sürekli su altında bırakılabileceği veya yüksek basınçlı sıcak suyla yıkanabileceği anlamına gelmez. Açık kablo uçları, bağlantı kutuları, indikatörler ve diğer elektronik bileşenler ayrıca uygun biçimde korunmalıdır.

Kablo Bağlantısı ve İndikatör Uyumluluğu

H6E3, standart olarak Ø5 mm çapında ve 3 metre uzunluğunda dört iletkenli ekranlı kabloyla sunulur. Kırmızı kablo besleme pozitif, siyah kablo besleme negatif, yeşil kablo sinyal pozitif ve beyaz kablo sinyal negatif hattıdır. Şeffaf iletken kablo ekranıdır.

Bağlantı yapılmadan önce kullanılacak indikatörün terminal isimleri ve bağlantı şeması kontrol edilmelidir. Kablonun kısaltılması, uzatılması veya ek yapılması sinyal davranışını ve kalibrasyonu etkileyebilir.

H6E3 Loadcell Kullanım Alanları

• Fiyat hesaplamalı ve tezgâh tipi elektronik teraziler
• 400 × 400 mm’ye kadar platform terazileri ve basküller
• Bantlı tartım ve konveyör üzeri ağırlık kontrol sistemleri
• Dolum, dozajlama ve paketleme makineleri
• Üretim hatlarında kontrol tartımı ve sınıflandırma uygulamaları

H6E3 tek başına ağırlık göstermez, fiyat hesaplamaz veya otomasyon çıkışı üretmez. Bu işlevler sensöre bağlanan tartım indikatörü, kontrol kartı veya ağırlık transmitterı tarafından gerçekleştirilir.

Montaj ve Kalibrasyonda Dikkat Edilmesi Gerekenler

• Montajdan önce kapasiteyi, C3 sınıfını ve tam varyant kodunu kontrol edin.
• Platformun ölü yükünü kapasite hesabına dâhil edin.
• Loadcelli düz, rijit ve temiz montaj yüzeylerine sabitleyin.
• Yükü sensöre belirtilen yönde aktarın; yanal kuvvet ve burulma oluşturmayın.
• Platformun çevredeki şasiye temas etmeden serbest hareket ettiğinden emin olun.
• Kabloyu çekilme, ezilme, kesilme ve hareketli parçalardan koruyun.
• Montaj sonrasında sıfır, kapasite, tekrarlanabilirlik ve köşe kontrollerini yapın.
• %150 güvenli ve %300 nihai aşırı yük değerlerini çalışma kapasitesi olarak kullanmayın.

C3 Sınıfı, OIML ve M Onayı Hakkında

H6E3 ürün kodundaki C3 ifadesi teknik doğruluk sınıfını belirtir. Belirli bir OIML onayı gereken projelerde yalnızca C3 ibaresi yeterli kabul edilmemeli; ürün etiketi, tam varyant kodu ve ilgili sertifika belgesi birlikte doğrulanmalıdır.

Bir loadcellin uygun OIML belgesine sahip olması da onunla oluşturulan teraziyi tek başına M onaylı yapmaz. Ticari işlemlerde kullanılacak komple cihazın uygun indikatör, yazılım, mekanik yapı, tip onayı, muayene ve mühürleme şartlarını karşılaması gerekir.

Opsiyonel ATEX Varyantları

H6E3 için opsiyonel ATEX varyantları bulunabilir. Ancak standart bir H6E3, yalnızca model ailesinin ATEX seçeneği bulunması nedeniyle patlayıcı atmosferlerde kullanıma uygun kabul edilemez. Böyle bir uygulamada ürün etiketi, sertifika numarası, ekipman kategorisi ve bağlantı ekipmanlarının proje bölgesiyle uyumu doğrulanmalıdır.
