Zemic H8 500 kg–30 Ton IP67 Lama Tipi Loadcell

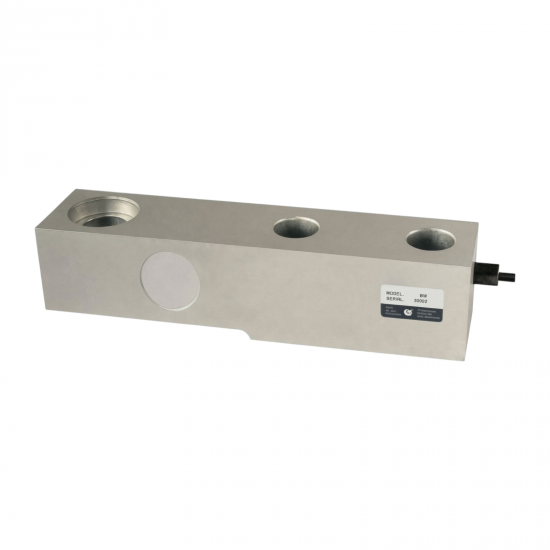

Zemic H8 500 kg–30 Ton Lama Tipi Loadcell; araç, ray, hopper, tank, silo ve ağır hizmet platform tartımlarında kullanılabilen analog kesme kirişli yük hücresidir. Seri; 500 kg, 1, 2, 2,5, 3, 5, 10, 15, 20, 25 ve 30 ton kapasite seçenekleri, 2,0 ± 0,002 mV/V nominal çıkış, nikel kaplamalı alaşımlı çelik gövde ve IP67 koruma sunar. Kapasiteye uygun HY-8-101 yük butonu ile birlikte kullanılabilir.

Zemic H8 500 kg–30 Ton C3 ve IP67 Özellikleri

• 500 kg’dan 30 tona kadar 11 farklı nominal kapasite seçeneği
• 500 kg–3 ton modellerde C3 performansı; OIML kapsamı dışı konfigürasyon
• 5–30 ton modellerde OIML R60 C3 doğruluk sınıfı
• 2,0 ± 0,002 mV/V nominal çıkış ve 3.000 loadcell bölüntüsü
• Nikel kaplamalı alaşımlı çelik gövde ve IP67 koruma
• %150 emniyetli ve %300 nihai aşırı yük dayanımı
• Sense hatlarına sahip ekranlı 6 iletkenli kablo

H8 Kapasite Seçenekleri ve OIML Durumu

H8 serisinin 500 kg, 1 ton, 2 ton, 2,5 ton ve 3 ton modelleri C3 performans sınıfındadır ancak OIML kapsamı dışındadır. 5, 10, 15, 20, 25 ve 30 ton modeller ise OIML R60 C3 kapsamında sunulur.

H8 için C4 doğruluk seçeneği bulunmaz. Bu nedenle kapasitenin C3 ve C4 olarak iki gruba ayrılması veya 5–30 ton modellerin C4 olarak tanımlanması doğru değildir. OIML belgesi gereken bir projede yalnızca kapasite değil, loadcell etiketindeki tam ürün kodu ve uygunluk bilgisi de kontrol edilmelidir.

Araç, Ray, Hopper ve Ağır Hizmet Tartımında Kullanımı

H8, yüksek kapasiteli tek uçlu kesme kiriş yapısıyla sabitlenen gövde ile yük giriş noktası arasında oluşan deformasyonu elektriksel sinyale dönüştürür. Bu yapı, kapasiteye uygun mekanik montajla birlikte ağır hizmet tartım uygulamalarında kullanılmasını sağlar.

• Kamyon, treyler ve araç tartım platformları
• Raylı sistem ve vagon tartım uygulamaları
• Hopper, bunker, tank ve silo tartımları
• Ağır hizmet platform ve yer kantarları
• Dolum, dozaj ve proses kontrol sistemleri
• Endüstriyel yük izleme uygulamaları

Kapasite hesabında tartılacak net yükle birlikte platform veya hazne darası, loadcell sayısı, yük dağılımı, darbe ve titreşim etkileri değerlendirilmelidir. Çoklu loadcell sistemlerinde toplam kapasitenin yalnızca loadcell sayısıyla çarpılması yeterli değildir; en olumsuz yük dağılımı ve uygun emniyet payı da hesaba katılmalıdır.

Nikel Kaplamalı Alaşımlı Çelik Gövde ve IP67 Koruma

H8’in yük taşıyan elemanı nikel kaplamalı alaşımlı çelikten üretilir. Gövde yapıştırıcıyla sızdırmaz hâle getirilmiş ve IP67 koruma sınıfında tasarlanmıştır. H8, paslanmaz çelik veya hermetik IP68 bir loadcell değildir.

IP67 koruma; sensörün toza ve geçici su temasına karşı korunmasına yardımcı olur ancak sürekli su altında çalışma, yoğun basınçlı yıkama veya kimyasal dayanım garantisi anlamına gelmez. Sürekli nem, yıkama veya korozif kimyasal bulunan uygulamalarda hermetik IP68 alternatifler değerlendirilmelidir.

H8 Montajı ve HY-8-101 Yük Butonu

Yükün sensöre tanımlanan noktadan aktarılması için kapasiteye uygun HY-8-101 yük butonu kullanılmalıdır. HY-8-101, nikel kaplamalı alaşımlı çelikten üretilmiş ve H8 ile HM8 serileriyle kullanılmak üzere geliştirilmiştir.

• 500 kg–3 ton: HY-8-101-0.5/3t
• 5 ton: HY-8-101-5t
• 10–15 ton: HY-8-101-10/15t
• 20–25 ton: HY-8-101-20/25t
• 30 ton: HY-8-101-30t

Loadcell düz, temiz ve yeterli rijitliğe sahip bir yüzeye sabitlenmelidir. Sabitleme cıvatasına göre M12 için 75 Nm, M14 için 120 Nm, M20 için 450 Nm, M27 için 1.075 Nm ve M33 için 1.975 Nm tork değerleri dikkate alınmalıdır. Kapasiteye uygun bağlantı yapısı doğrulanmadan yalnızca cıvata çapına bakılarak montaj yapılmamalıdır.

• Yükü HY-8-101 yük butonunun merkezine uygulayın.
• Montaj yüzeylerinin aynı seviyede ve yeterli rijitlikte olmasını sağlayın.
• Yan hareketleri uygun durdurucu veya stay rod sistemiyle sınırlayın.
• Kalkma ihtimali bulunan sistemlerde anti-lift koruması kullanın.
• Montaj sonrasında boş yük, köşe ve kapasite kalibrasyonu yapın.

H8 6 Telli Kablo Bağlantısı ve PLC Entegrasyonu

H8 Montajı, HY-8-101 Yük Butonu ve 6 Telli Bağlantı

H8’in altı telli bağlantısında besleme ve sinyal hatlarına ek olarak Sense+ ve Sense− iletkenleri bulunur. Sense hatları, uzun kablolarda loadcell üzerindeki gerçek besleme geriliminin izlenmesine ve kablo kaynaklı gerilim düşümünün uygun tartım elektroniği tarafından dengelenmesine yardımcı olur.

Standart kablo uzunluğu kapasiteye göre değişir: 500 kg–3 ton modellerde 4 metre, 5 ton modelde 6,5 metre ve 10–30 ton modellerde 12 metredir. Kablo kısaltma, uzatma veya ekleme işlemi yapılırsa sistem yeniden kontrol edilmeli ve kalibre edilmelidir.

Zemic H8 Doğrudan PLC Girişine Bağlanabilir mi?

H8, standart 0–10 V veya 4–20 mA yerine mV/V seviyesinde Wheatstone köprü sinyali üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz. PLC entegrasyonu için loadcell beslemesi sağlayan ve sinyali uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC tartım modülü kullanılmalıdır.

Birden fazla H8 kullanılan sistemlerde loadcell’ler uygun bir junction box üzerinden birleştirilmelidir. Kurulum tamamlandıktan sonra köşe dengelemesi, sıfır ayarı ve bilinen test ağırlıklarıyla kapasite kalibrasyonu yapılmalıdır.

ATEX Seçeneği, OIML Belgesi ve M Onayı

H8 için siparişe bağlı ATEX konfigürasyonları bulunabilir. Standart bir H8’in otomatik olarak patlayıcı ortam kullanımına uygun olduğu kabul edilmemelidir. Tehlikeli bölge uygulamalarında ürün etiketi, tam sipariş kodu ve ilgili ATEX işaretlemesi birlikte kontrol edilmelidir.

OIML R60 C3 kapsamındaki 5–30 ton H8 kullanılması komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik platform, bağlantı kutusu, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistemin uygun olması gerekir.
