0.25–2 Ton Bending Beam Load Cell – Zemic H8C (IP67)

Name: Zemic H8C Load Cell 0.25–2 Ton | IP67, C3/C4/C5, 3.0 mV/V
Brand: Zemic
Price: 3864.86 TRY
Availability: InStock

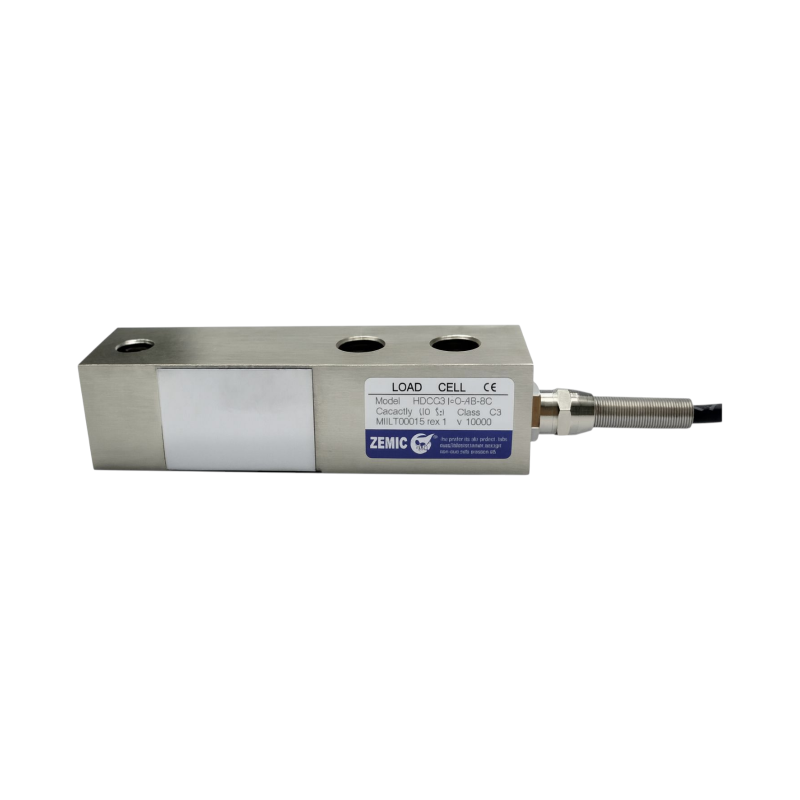

Zemic H8C 0.25–2 ton bending beam load cell, IP67, nikel kaplı çelik gövde

0 yorum • Yorum Yap

3.864,86TL

Vergiler Hariç: 3.864,86TL

Stok: Stokta var
Marka: Zemic
Model: Zemic H8C C3 C5 A

Zemic

Adet

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

Zemic H2F Spoke Tipi Load Cell – 3–5 Ton

11.198,19TL

Vergiler Hariç:11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D R1

1.486,49TL

Vergiler Hariç:1.486,49TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C3 Loadcell

1.288,29TL

Vergiler Hariç:1.288,29TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C4 Loadcell

3.270,27TL

Vergiler Hariç:3.270,27TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C5 Loadcell

3.963,96TL

Vergiler Hariç:3.963,96TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D15 Tek Nokta Load Cell – 6kg ~ 50kg Kapasiteli

2.774,77TL

Vergiler Hariç:2.774,77TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E C3 Load Cell

2.477,48TL

Vergiler Hariç:2.477,48TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E3 C3 Loadcell

2.972,97TL

Vergiler Hariç:2.972,97TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Zemic H8C , H8C 0.25 ton , H8C 0.5 ton , H8C 1 ton , H8C 2 ton , bending beam , IP67 , C3 , C4 , C5 , 3.0 mV/V

Açıklama
Yorumlar

Zemic H8C Load Cell 0.25–2 Ton – IP67 Bending Beam

Zemic H8C, 0.25–2 ton aralığında (250 kg, 500 kg, 1 t ve 2 t) yüksek doğruluklu tartımlar için tasarlanmış, nikel kaplamalı alaşımlı çelik gövdeye ve IP67 koruma sınıfına sahip bir bending beam yük hücresidir. 3.0 ± 0.003 mV/V nominal çıkış ve OIML R60 C3/C4/C5 doğruluk seçenekleriyle, hem endüstriyel platformlarda hem de proses hatlarında uzun ömürlü ve kararlı performans sunar.

Kullanım Alanları

Endüstriyel platform ve yer kantarları
Tank, konteyner ve hopper tartımları
Dolum, paketleme ve dozajlama hatları
Malzeme taşıma/bant konveyör tartımları
Otomasyon hatlarında kuvvet ve ağırlık izleme

Öne Çıkan Avantajlar

Dayanıklılık: Nikel kaplı çelik gövde; toz/nem karşısında IP67 sızdırmazlık.
Yüksek doğruluk: OIML C3/C4/C5 sınıfları; stabil ve tekrarlanabilir ölçüm.
Hassas çıkış: 3.0 ± 0.003 mV/V köprü çıkışı; göstergeler ve PLC’lerle uyumlu.
Aşırı yüke dayanım: %150 güvenli, %300 nihai aşırı yük.
Kurulum esnekliği: 4/6 telli kablo seçeneği; W6 (T-hole) ve W4 (through-hole) montaj opsiyonları.

Elektriksel & Mekanik Bilgiler

Besleme: Önerilen 5–12 V DC, maksimum 18 V DC.
Çıkış: 3.0 ± 0.003 mV/V nominal.
Direnç & izolasyon: Giriş/çıkış ~350 Ω; izolasyon (50 V) ≥ 5000 MΩ.
Kablo: PU kılıf, Ø 5.0 mm, uzunluk 4 m (0.25–2 t), 4 veya 6 iletken (AWG22/24).
Montaj: Bu kapasite aralığında önerilen tespit cıvatası torku M12: 100 Nm.

Uyumluluk & Entegrasyon

Standart endüstriyel tartı göstergeleri, PLC/DAQ üniteleri ve analog köprü girişleriyle uyumludur.
Tekli veya çoklu load cell konfigürasyonlarında köşe dengelemesi ve hassas kalibrasyon için uygundur.
İsteğe bağlı ATEX sınıflarıyla riskli bölgelerde kullanım alternatifi (model/sertifika siparişte teyit edilir).

Not: Tüm parametrelerin ayrıntıları ve kapasiteye özgü farklar için aşağıdaki “Teknik Özellikler” tablosuna bakınız.

Teknik Özellikler: Zemic H8C Load Cell (0.25–2 Ton)

Sensör Tipi	Tek uçtan yüklü bending beam
Kapasite Aralığı (Emax)	0.25 t, 0.5 t, 1 t, 2 t
Doğruluk Sınıfı	OIML R60 C3 / C4 / C5
Nominal Çıkış (FS)	3.0 ± 0.003 mV/V
Sıfır Dengesi	≤ ±1.0 %FS
Güvenli / Nihai Aşırı Yük	%150 FS / %300 FS
Önerilen / Maks. Besleme	5–12 V DC / 18 V DC
Giriş / Çıkış Direnci	350 ± 3 Ω / 350 ± 3 Ω
Yalıtım Direnci (@50 V)	≥ 5000 MΩ
Kompanzasyon / Çalışma / Depolama Sıcaklığı	-10 ~ +40 °C / -35 ~ +65 °C / -40 ~ +80 °C
Gövde Malzemesi	Nikel kaplamalı alaşımlı çelik
Koruma Sınıfı	IP67
Kablo	PU kılıf, Ø 5.0 mm, uzunluk 4 m (0.25–2 t); 4/6 telli (AWG22/24)
Bağlantı Renk Kodları	4 telli: Exc+ Kırmızı, Sig− Beyaz, Exc− Siyah, Sig+ Yeşil. 6 telli ilave: Sense+ Mavi, Sense− Sarı
Önerilen Cıvata Torku	M12: 100 Nm (0.25–2 t)

Sınıfa Göre Performans (0.25–2 t)

Parametre	C3	C4	C5
n_LC (Maks. bölüntü)	3000	4000	5000
Y = E_max / V_min	10000	15000	20000
Kombine Hata	≤ ±0.023 %FS	≤ ±0.0175 %FS	≤ ±0.014 %FS
Sürünme (30 dk)	≤ ±0.016 %FS	≤ ±0.012 %FS	≤ ±0.010 %FS
ZTC (Sıfırın sıcaklık katsayısı)	≤ ±0.015 %FS/10°C	≤ ±0.010 %FS/10°C	≤ ±0.007 %FS/10°C
STC (Hassasiyetin sıcaklık katsayısı)	≤ ±0.011 %FS/10°C	≤ ±0.009 %FS/10°C	≤ ±0.008 %FS/10°C

Sıkça Sorulan Sorular (Zemic H8C Load Cell 0.25–2 Ton)

Bu varyant hangi kapasiteleri kapsıyor?

Bu sayfada 0.25 t, 0.5 t, 1 t ve 2 t kapasiteleri için Zemic H8C modeli yer alır.

Doğruluk sınıfı nedir?

OIML R60’a göre C3 / C4 / C5 doğruluk sınıfı seçenekleri mevcuttur.

Nominal çıkış değeri kaç mV/V?

Nominal köprü çıkışı 3.0 ± 0.003 mV/V’dir.

Gövde malzemesi ve koruma sınıfı nedir?

Nikel kaplamalı alaşımlı çelik gövdeye sahiptir ve çevre koruması IP67’dir.

Önerilen besleme ve maksimum besleme gerilimi?

Önerilen besleme 5–12 V DC, maksimum besleme 18 V DC.

Aşırı yük dayanımları nedir?

Güvenli aşırı yük %150 FS, nihai aşırı yük %300 FS.

Hangi uygulamalar için uygundur?

Endüstriyel platform ve yer kantarları, tank/konteyner/hopper tartımları, dolum–dozaj–paketleme hatları ve konveyör tartımları.

Kablo özellikleri ve uzunluğu nedir?

PU kılıflı, yaklaşık Ø 5.0 mm çapında; bu kapasite aralığında standart kablo uzunluğu 4 m’dir (4 veya 6 telli, AWG22/24).

Bağlantı renk kodları (4/6 telli) nasıldır?

4 telli: Excitation(+) Kırmızı, Signal(−) Beyaz, Excitation(−) Siyah, Signal(+) Yeşil.
6 telli ilave: Sense(+) Mavi, Sense(−) Sarı.

Montaj için önerilen cıvata torku nedir?

0.25–2 ton aralığında önerilen tork M12: 100 Nm.

Sıcaklık çalışma aralığı nedir?

Kompanzasyon: -10 ~ +40 °C, çalışma: -35 ~ +65 °C, depolama: -40 ~ +80 °C.

W6 (T-hole) ve W4 (through-hole) neyi ifade eder?

H8C’nin opsiyonel montaj delik konfigürasyonlarıdır: W6 uçtan T delik, W4 boydan delik — mekanik yerleşime göre tercih edilir.
