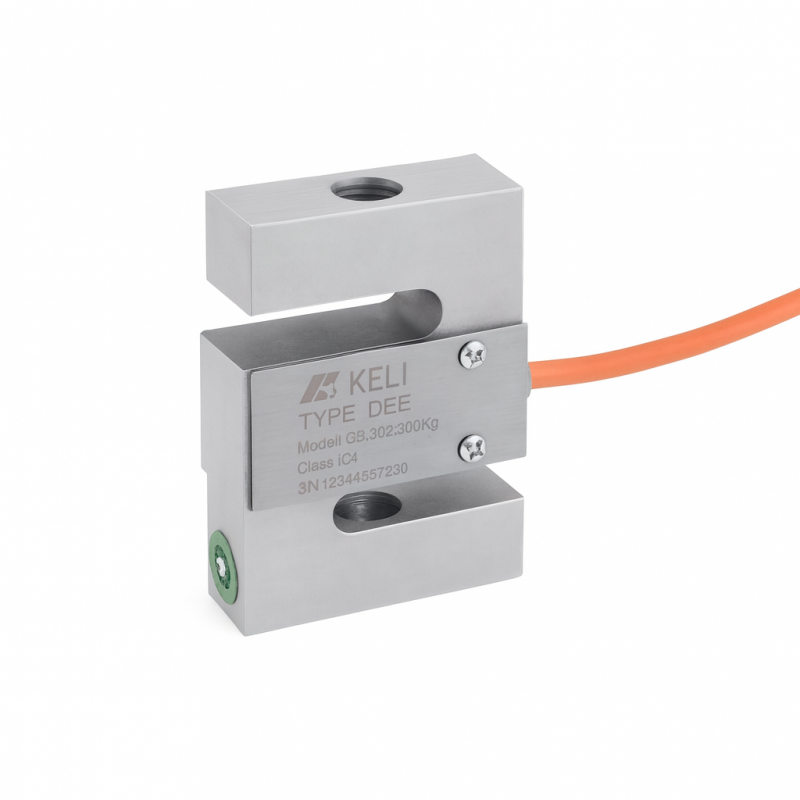

Keli DEE 100–500 kg S Tipi Loadcell

Keli DEE 100–500 kg S Tipi Loadcell; 100, 150, 200, 250, 300 ve 500 kg kapasite seçenekleriyle askılı tartım, dozaj ve çekme-basma kuvvet ölçümünde kullanılan analog bir yük hücresidir. Alaşımlı çelik gövdesi, IP65 koruması, 2,0 ± 0,02 mV/V nominal çıkışı ve 3 metre ekranlı kablosu ile endüstriyel tartım sistemlerine uyarlanabilir. DEE serisinde doğruluk sınıfı ve paslanmaz çelik gövde seçenekleri, sipariş edilen konfigürasyona göre değerlendirilmelidir.

Keli DEE 100–500 kg Teknik Özellikleri ve Kapasiteleri

• 100, 150, 200, 250, 300 ve 500 kg kapasite seçenekleri
• Çekme ve basma yönünde ölçüm yapabilen S tipi yapı
• Alaşımlı çelik gövde; siparişe bağlı paslanmaz çelik versiyon
• Bu kapasite grubunda IP65 koruma
• 2,0 ± 0,02 mV/V nominal köprü çıkışı
• 10–12 V DC önerilen, 15 V DC maksimum besleme
• M12 × 1,75 bağlantı dişi ve 3 metre dört telli ekranlı kablo

FS, seçilen sensörün tam ölçek değerini ifade eder. Teknik değerler üreticinin DEE/DEF serisi için yayımladığı DEE tablosuna dayanır; kapasite, doğruluk sınıfı ve gövde seçeneği sipariş edilen ürünün etiketiyle eşleştirilmelidir.

Keli DEE Askılı Tartım ve Kuvvet Ölçümünde Nasıl Kullanılır?

DEE’nin üst ve alt dişli bağlantıları, ölçülecek yükün sensörün tanımlanan ekseni üzerinden aktarılmasını sağlar. Çekmede askılı yükü, basmada ise uygun mekanik düzenek üzerinden uygulanan kuvveti ölçebilir. Bağlantı elemanları sensörde yan yük veya burulma oluşturmayacak şekilde yerleştirilmelidir.

• Askılı tartım düzenekleri ve uygun tasarıma sahip vinç kantarları
• Çekme-basma test cihazları ve dinamometre sistemleri
• Askıda çalışan tank, hopper ve hazne tartımları
• Dozaj, dolum, paketleme ve harmanlama uygulamaları
• Uygun mekanik yerleşime sahip bant kantarı ve proses ölçümleri

Hazne veya tank tartımında boru, hortum ve diğer bağlantıların yükü farklı bir noktaya taşıması ölçümü etkileyebilir. Sistemin yerleşimi, tartılacak yükün sensör üzerinden aktarılmasına ve bağlantıların serbest çalışmasına uygun olmalıdır.

100–500 kg DEE Kapasitesi Nasıl Seçilir?

Kapasite hesabında ürünün net ağırlığına, sensörün taşıdığı hazne, askı ve diğer ekipmanların darası eklenir. Ani yükleme, salınım, titreşim veya kaldırma hareketi bulunan sistemlerde geçici yük etkileri de değerlendirilmelidir. Birden fazla sensör kullanıldığında her sensöre eşit yük düşeceği varsayılmamalıdır.

100, 150, 200, 250, 300 ve 500 kg seçenekleri arasından toplam yükü karşılayan ve hedeflenen ölçüm performansına uygun kapasite seçilmelidir. Aynı nominal çıkışa sahip sensörlerde kapasitenin gereğinden fazla büyütülmesi, aynı yükte elde edilen sinyali azaltır.

DEE tablosundaki %120 emniyetli ve %150 nihai aşırı yük değerleri, normal çalışma kapasitesinin artırılması için kullanılmaz. Sensör kapasitesi ve askı bağlantılarının yük uygunluğu, uygulamanın çalışma koşullarıyla birlikte belirlenmelidir.

DEE ve DEF Arasındaki Çıkış Farkı

DEE ve DEF benzer S tipi gövde yapısıyla sunulsa da nominal çıkışları farklıdır. DEE 2,0 mV/V, DEF 3,0 mV/V nominal çıkışlıdır. Mevcut sensör değişiminde model adı ve çıkış değeri birlikte kontrol edilmeli; indikatörün giriş ayarı ve sistem kalibrasyonu seçilen modele uygun yapılmalıdır.

Keli DEE Montajı ve Aksesuar Seçimi

Keli DEE M12 × 1,75 Bağlantı ve Montaj Seçimi

Bu kapasite grubunda bağlantı dişi M12 × 1,75’tir. Rod end, mapa veya diğer askı parçalarında diş çapı ve adımıyla birlikte yük kapasitesi de kontrol edilmelidir. Bağlantı elemanının çalışma yükü, kaldırma ve salınım gibi dinamik etkiler dikkate alınarak seçilmelidir.

• Üst ve alt bağlantıyı sensörün yük ekseninde hizalayın.
• Bağlantı parçalarının sıkışmasını ve sensöre yan kuvvet uygulamasını önleyin.
• Sıkma işlemini bağlantı elemanının talimatına göre yapın; sensör gövdesini burmayın.
• Kabloyu çekilme, ezilme ve keskin kenar temasından koruyun.
• Montajın ardından çalışma yönünde sıfır ve yük kalibrasyonu yapın.

Keli DEE Kablo Bağlantısı ve Renk Kodları

DEE, 3 metre uzunluğunda, dört telli ve ekranlı kabloyla belirtilir. Kablo çapı Ø5 mm’dir. Besleme ve sinyal uçları aşağıdaki renk tablosuna göre bağlanmalıdır.

Ekran bağlantısı indikatör veya transmitter üreticisinin talimatına göre yapılmalıdır. Kabloyu motor, kontaktör ve sürücü güç hatlarından ayrı geçirmek parazitlerin azaltılmasına yardımcı olur. Kablo uzatma veya bağlantı değişikliğinden sonra ölçüm kararlılığı ve kalibrasyon kontrol edilmelidir.

Keli DEE İndikatör ve PLC Bağlantısı

DEE’nin çıkışı düşük seviyeli mV/V köprü sinyalidir. İndikatör veya tartım modülü seçilirken 2 mV/V giriş desteği, 400 Ω nominal giriş direnci ve sensöre uygun besleme gerilimi birlikte değerlendirilmelidir. Üreticinin önerdiği besleme 10–12 V DC, maksimum besleme 15 V DC’dir.

Standart 0–10 V veya 4–20 mA PLC girişine bağlantıda uygun bir tartım transmitteri kullanılabilir. Alternatif olarak loadcell beslemesi sağlayan ve mV/V sinyalini okuyabilen özel bir PLC tartım modülü seçilebilir.

IP65 Koruma ve Gövde Malzemesi

DEE’nin bu kapasite grubu IP65 korumayla belirtilir. Bu seviye toz girişine ve su püskürtmesine karşı koruma sağlar. Sürekli su altında çalışma, yüksek basınçlı yıkama veya sıcak kimyasal temizlik bulunan uygulamalarda uygunluk ayrıca değerlendirilmelidir.

Ana gövde seçeneği alaşımlı çeliktir; seride paslanmaz çelik versiyon da bulunur. Gövde malzemesi ile IP koruma sınıfı ayrı özelliklerdir. Paslanmaz gövde seçilmesi tek başına daha yüksek IP koruması anlamına gelmez; teklif ve ürün etiketi üzerinden her iki bilgi de kontrol edilmelidir.

DEE Doğruluk Sınıfı ve Sipariş Konfigürasyonu

Üretici DEE/DEF tablosunda C2–C5 doğruluk seçenekleri belirtilir. Siparişte istenen sınıf, sağlanacak ürünün etiketi ve teknik belgesiyle eşleştirilmelidir. Belirli bir sınıf veya OIML belgesi gereken projelerde kapasite ve tam model bilgisi de birlikte kontrol edilmelidir.

Sensörün doğruluk sınıfı, komple tartım sisteminin elde edeceği ölçüm sonucunu tek başına belirlemez. Mekanik yük aktarımı, indikatör, çevre koşulları ve kalibrasyon hedeflenen performansa uygun olmalıdır.

Keli DEE 100–500 kg Loadcell Fiyatı ve Teklif

DEE için teklif hazırlanırken 100, 150, 200, 250, 300 veya 500 kg kapasite, gövde malzemesi, doğruluk sınıfı ve montaj aksesuarları birlikte değerlendirilir. Mevcut sensör değiştirilecekse etiket fotoğrafını, kullanım yönünü ve indikatör bilgisini paylaşmanız teknik uyumluluğun kontrolünü kolaylaştırır. Güncel fiyat ve stok bilgisi için Ata Tartı ile iletişime geçebilirsiniz.
