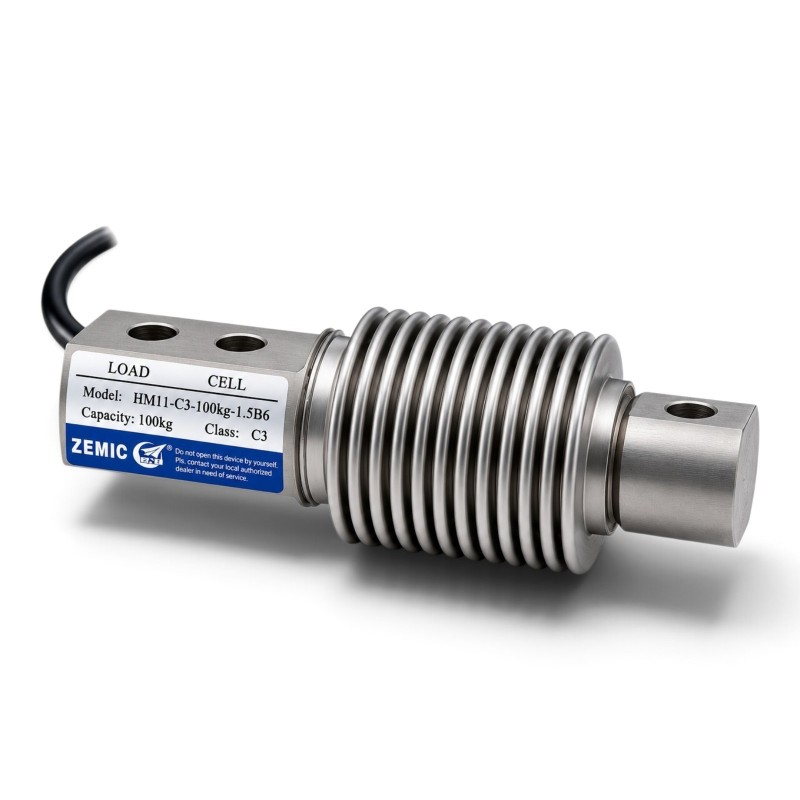

Zemic HM11 5–500 kg Alaşımlı Çelik Lama Tipi Loadcell

Zemic HM11 Alaşımlı Çelik Lama Tipi Loadcell; platform ve palet terazileri, küçük hopper sistemleri, mekanik terazi dönüşümleri ve endüstriyel tartım makinelerinde kullanılabilen tek uçlu bükülme kirişli yük hücresidir. Seri; 5 kg’dan 500 kg’a kadar 11 kapasite seçeneği, alaşımlı çelik gövde, kaynaklı körük yapısı, IP68 koruma ve 2,0 ± 0,02 mV/V nominal çıkış değeriyle sunulur.

Zemic HM11 5–500 kg C3 ve IP68 Özellikleri

• 5, 10, 20, 30, 50, 100, 200, 250, 300, 350 ve 500 kg kapasite seçenekleri
• Tek uçlu bending beam, yani bükülme kirişli ölçüm yapısı
• Kaynaklı körükle kapatılmış alaşımlı çelik gövde
• Toz ve su girişine karşı IP68 koruma sınıfı
• 2,0 ± 0,02 mV/V nominal çıkış ve %150 emniyetli aşırı yük
• Uygulamaya göre 4 veya 6 telli kablo seçeneği
• C3 teknik performansı; HM11 için doğrulanmış OIML test sertifikası bulunmamaktadır

HM11 Kapasite Seçenekleri ve Yük Hücresi Seçimi

HM11 serisinin standart üretici kapasite dizisi 5, 10, 20, 30, 50, 100, 200, 250, 300, 350 ve 500 kg değerlerinden oluşur. Eski teknik içerikte bulunan 75, 150 ve 400 kg değerleri HM11’in doğrulanan standart kapasite tablosunda yer almamaktadır.

Doğru kapasite yalnızca tartılacak net yüke göre belirlenmemelidir. Platform, palet veya hopper darası; kullanılan loadcell sayısı, yük dağılımı, titreşim, darbe ve oluşabilecek eksantrik yükler birlikte değerlendirilmelidir. Dinamik çalışan makinelerde loadcell başına düşebilecek anlık en yüksek kuvvet de kapasite hesabına eklenmelidir.

• 5–50 kg modeller kompakt platformlar ve düşük kapasiteli makine tartımları için değerlendirilebilir.
• 100–200 kg modeller orta kapasiteli platform ve küçük hopper uygulamalarında kullanılabilir.
• 250–500 kg modeller daha yüksek daraya veya proses yüküne sahip sistemlere uygundur.
• Mevcut ürünü değiştirirken kapasiteyle birlikte tam model kodu ve montaj delikleri karşılaştırılmalıdır.

HM11 Bending Beam mi, Tek Nokta Loadcell mi?

HM11’in doğru teknik sınıflandırması tek uçlu bending beam, yani bükülme kirişli loadcell’dir. Üretici teknik föyünde geçen tek noktadan yük uygulama ifadesi, HM11’i L6 serisi gibi eksantrik yük kompanzasyonlu klasik tek nokta platform loadcell grubuna dönüştürmez.

Yük sensörün serbest ucuna uygulandığında gövdede kontrollü bir bükülme meydana gelir. Strain gauge köprüsü bu mekanik şekil değişimini mV/V seviyesinde elektrik sinyaline çevirir. Bu yapı, HM11’i özellikle platform, palet ve küçük hazne tartımları için uygun hâle getirir.

HM11 C3 Performansı ve OIML Belgesi Arasındaki Fark

HM11 teknik tablosunda C3 konfigürasyonu için 3.000 loadcell bölüntüsü, E_max/10.000 minimum doğrulama aralığı ve ≤±0,020% FS birleşik hata sınırı belirtilir. Ancak C3 performans değerinin bulunması, modelin kendiliğinden OIML R60 test sertifikasına sahip olduğu anlamına gelmez.

Zemic Europe’un yayımladığı güncel OIML sertifika listesinde bending beam grubunda BM11 bulunmakta, HM11 için ayrı bir test sertifikası yer almamaktadır. Bu nedenle HM11, model ve kapasiteye özel geçerli bir sertifika ibraz edilmeden OIML onaylı loadcell olarak tanımlanmamalıdır.

Loadcell’in C3 performansında olması komple tartım sistemini M onaylı yapmaz. Yasal ticari tartımda indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistemin mevzuata uygun olması gerekir.

Zemic HM11 ile BM11 Arasındaki Farklar

İki modelin genel gövde yapısı birbirine benzese de doğrudan değiştirilebilir oldukları varsayılmamalıdır. Kapasite, montaj delikleri, gövde yüksekliği, kablo bağlantısı, direnç değerleri ve gerekli belgelendirme birlikte kontrol edilmelidir.

Platform, Palet ve Hopper Tartımında Kullanımı

• Platform ve palet tipi tartım sistemleri
• Küçük hopper, bunker ve hazne tartımları
• Mekanik terazilerin elektronik tartı sistemine dönüştürülmesi
• Dozajlama, dolum ve paketleme makineleri
• Proses izleme ve endüstriyel otomasyon uygulamaları
• Uygun mekanik düzenekle kuvvet ve yük kontrol sistemleri

Çoklu loadcell kullanılan platform ve hopper sistemlerinde sensörler junction box üzerinden birleştirilebilir. Sağlıklı ölçüm için mekanik yük dağılımı, köşe ayarı, kablo bütünlüğü ve sistem kalibrasyonu birlikte değerlendirilmelidir.

HM11 Montajında Dikkat Edilecek Noktalar

• Loadcell’i temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitleyin.
• Yükü teknik çizimde belirtilen eksen ve kuvvet yönünde uygulayın.
• Yan yük, dönme, kalkma ve darbe etkilerini uygun montaj elemanlarıyla sınırlayın.
• Montaj delikleri kapasite grubuna göre değişebildiği için teknik çizimi kontrol edin.
• Kabloyu çekme, ezilme, keskin kenar ve yüksek sıcaklıktan koruyun.
• Montaj sonrasında sıfır kontrolü, köşe testi ve kapasite kalibrasyonu yapın.

HM11 için üretici tarafından BM-11-401 ve BM-11-402 montaj grupları belirtilmektedir. Kullanılacak aksesuar; yatay kuvvet, kalkma riski, platform hareketi ve bakım ihtiyacına göre seçilmelidir.

HM11 Kablo Bağlantısı ve PLC Entegrasyonu

HM11 Montajı ve 4–6 Telli Kablo Bağlantısı

HM11, sipariş konfigürasyonuna göre dört veya altı telli kabloyla sunulur. Dört telli modelde besleme ve sinyal hatları bulunur. Altı telli modelde bunlara ek olarak Sense+ ve Sense− hatları yer alır.

Standart kablo çapı Ø5 ± 0,2 mm’dir. Dört telli modelde standart uzunluk 3 metre, altı telli modelde 6 metredir. Mevcut sensör değiştirilirken yalnızca renklere güvenilmemeli; loadcell etiketi, kalibrasyon belgesi ve indikatör bağlantı şeması da kontrol edilmelidir.

HM11 Doğrudan PLC Analog Girişine Bağlanabilir mi?

HM11, standart 0–10 V veya 4–20 mA sinyali yerine 2,0 mV/V seviyesinde Wheatstone köprü çıkışı üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz.

PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC tartım modülü kullanılmalıdır.

IP68 Koruma ve Patlayıcı Ortam Seçeneği

HM11’in kaynaklı körük yapısı ve IP68 koruma sınıfı; toz, nem ve su girişine karşı yüksek çevresel koruma sağlar. Bununla birlikte IP68 yalnızca loadcell gövdesini tanımlar. Kablo bağlantıları, junction box, rakorlar ve elektronik gösterge de çalışma ortamına uygun biçimde korunmalıdır.

Gövde alaşımlı çelik olduğundan kaplamanın zarar görmesi, uzun süreli kimyasal temas veya yoğun korozif yıkama koşulları ayrıca değerlendirilmelidir. Korozyon direncinin öncelikli olduğu uygulamalarda paslanmaz çelik BM11 alternatifi değerlendirilebilir.

Zemic Europe’un üretici beyanında HM11, siparişe bağlı II3G/II3D konfigürasyonlar arasında yer almaktadır. Ancak standart HM11’in otomatik olarak ATEX uygunluklu olduğu kabul edilmemeli; tehlikeli bölgede kullanılacak ürünün tam sipariş kodu, etiketi ve ilgili uygunluk belgesi kontrol edilmelidir.
