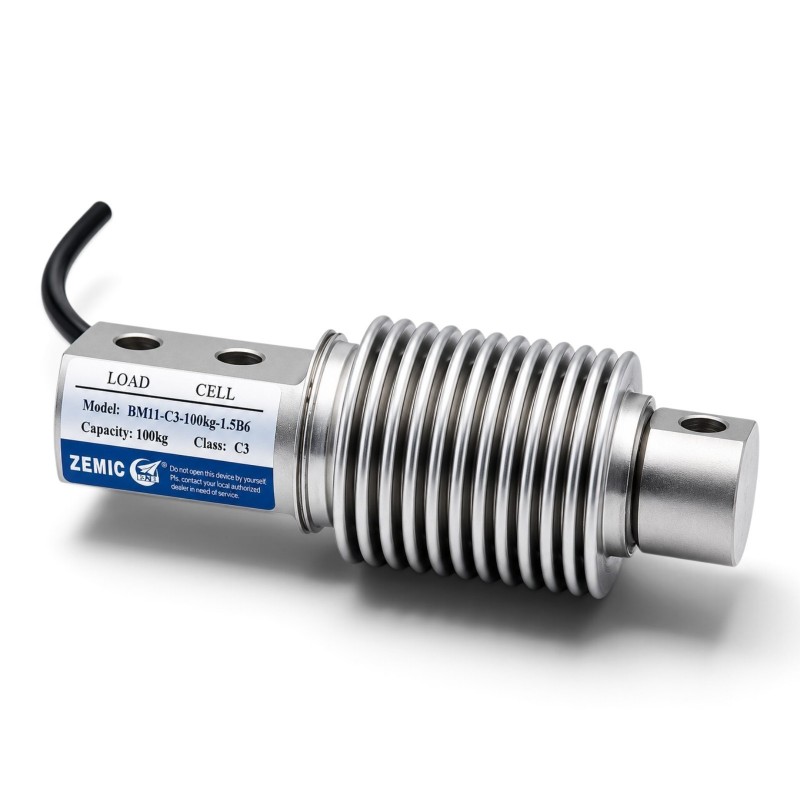

Zemic BM11 5–500 kg Paslanmaz Lama Tipi Loadcell

Zemic BM11 Paslanmaz Lama Tipi Loadcell; platform ve banko terazileri, bant kantarları, küçük hopper ve tank sistemleri ile paketleme makinelerinde kullanılabilen tek uçlu bükülme kirişli yük hücresidir. Seri; 5, 10, 20, 30, 50, 100, 200, 250, 350 ve 500 kg kapasite seçenekleri, hermetik paslanmaz çelik gövde, IP68 koruma ve 2,0 ± 0,02 mV/V nominal çıkış değeriyle sunulur.

Zemic BM11 5–500 kg C3/C4 ve IP68 Özellikleri

• 5 kg’dan 500 kg’a kadar 10 farklı nominal kapasite seçeneği
• 10–500 kg modellerde OIML R60 C3 ve C4 doğruluk seçenekleri
• 5 kg modelde C3 performansı; OIML kapsamı dışı konfigürasyon
• Hermetik kapatılmış paslanmaz çelik gövde ve IP68 koruma
• 2,0 ± 0,02 mV/V nominal çıkış ve %150 emniyetli aşırı yük
• Uygulamaya göre 4 veya 6 telli PU kablo seçeneği

BM11 Kapasite ve Doğruluk Sınıfı Seçenekleri

BM11’in 5 kg modeli C3 performans sınıfındadır ancak OIML kapsamına dâhil değildir. 10, 20, 30, 50, 100, 200, 250, 350 ve 500 kg modeller ise OIML R60 C3 veya C4 doğruluk sınıfında seçilebilir.

C3 sınıfı 3.000, C4 sınıfı 4.000 loadcell bölüntüsüne kadar tanımlanır. C4 loadcell kullanılması tek başına tartım sisteminin daha yüksek çözünürlükte çalışacağını garanti etmez; mekanik yapı, indikatör, çevre koşulları ve sistem kalibrasyonu da hedeflenen performansa uygun olmalıdır.

BM11 Shear Beam mi, Bending Beam mi?

BM11, lama biçimli bir yük hücresi olmasına rağmen ölçüm prensibi bakımından shear beam değil, tek uçlu bending beam modelidir. Yük uygulandığında kirişte oluşan kontrollü bükülme, gövde üzerindeki strain gauge köprüsü tarafından elektriksel sinyale dönüştürülür.

Bu yapı BM11’i özellikle düşük ve orta kapasiteli platformlar, küçük hazneler, bant kantarları ve paketleme makineleri için uygun hâle getirir. Mevcut bir loadcell değiştirilirken yalnızca gövde görünüşüne bakılmamalı; ölçüm prensibi, kapasite, montaj delikleri ve elektriksel değerler birlikte karşılaştırılmalıdır.

Hermetik Paslanmaz Gövde ve IP68 Koruma

BM11’in paslanmaz çelik gövdesi hermetik olarak kapatılmıştır. IP68 koruma sınıfı; toz, nem ve su girişine karşı yüksek çevresel koruma sağlayarak sensörün zorlu endüstriyel ortamlarda kullanılmasına yardımcı olur.

IP68 koruma, tartım sisteminin bütün bileşenlerinin aynı koruma düzeyinde olduğu anlamına gelmez. Kablo çıkışı, junction box, rakorlar, kablo ekleri ve elektronik gösterge de çalışma ortamına uygun biçimde korunmalıdır. Kimyasal temas bulunan uygulamalarda kullanılan temizlik maddesinin gövde, kablo ve contalarla uyumu ayrıca değerlendirilmelidir.

Platform, Bant ve Hopper Tartımında Kullanımı

• Platform ve banko tipi tartım sistemleri
• Bant ve konveyör kantarları
• Küçük hopper, bunker ve tank tartımları
• Torbalama, paketleme ve dolum makineleri
• Lojistik ayırma, kontrol ve otomatik tartım sistemleri
• Proses izleme ve endüstriyel otomasyon uygulamaları

Kapasite hesabında tartılacak net yükle birlikte platform veya hazne darası, loadcell sayısı, yükün destek noktalarına dağılımı ve dinamik etkiler değerlendirilmelidir. Bant kantarı ve paketleme makinesi gibi hareketli uygulamalarda titreşim, darbe ve ölçüm süresi de sistem tasarımına dâhil edilmelidir.

BM11 Montajı ve Aksesuar Seçimi

BM11, kapasite grubuna göre M8 veya M10 sabitleme yapısına sahiptir. 5–200 kg modellerde M8 bağlantı ve 25 Nm; 250–500 kg modellerde M10 bağlantı ve 50 Nm tork değeri dikkate alınmalıdır.

• Loadcell’i temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitleyin.
• Yükü sensörün serbest ucuna ve belirtilen kuvvet yönünde uygulayın.
• Yan yük, dönme ve kalkma etkilerini uygun montaj elemanıyla kontrol edin.
• Kabloyu çekme, ezilme, keskin kenar ve yüksek sıcaklıktan koruyun.
• Montaj sonrasında boş yük, köşe testi ve kapasite kalibrasyonu yapın.

Ayarlanabilir yük ayağı gereken uygulamalarda BJ-11-220; kendinden hizalamalı ve kalkma korumalı montajlarda BM-11-401 kullanılabilir. Yatay kuvvet beklenen tank ve hopper uygulamalarında stay rod ile dengelenen BM-11-402 montaj kiti değerlendirilebilir.

4 Telli ve 6 Telli Kablo Bağlantısı

BM11 Montajı ve 4–6 Telli Kablo Bağlantısı

BM11, konfigürasyona göre dört veya altı telli kabloyla sunulur. Dört telli modelde besleme ve sinyal hatları bulunurken altı telli modelde bunlara ek olarak Sense+ ve Sense− hatları yer alır. Sense hatları, özellikle daha uzun kablo kullanılan sistemlerde loadcell üzerindeki gerçek besleme geriliminin izlenmesine yardımcı olur.

Dört telli kablo 3 metre ve AWG22; altı telli kablo 6 metre ve AWG24 yapıdadır. Her iki seçenekte de kablo çapı Ø5 mm, dış kılıf poliüretandır. Kablo ekranı loadcell elemanına bağlı değildir.

BM11 Doğrudan PLC Girişine Bağlanabilir mi?

BM11, standart 0–10 V veya 4–20 mA sinyali yerine düşük seviyeli mV/V köprü çıkışı üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz. PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC tartım modülü kullanılmalıdır.

Çoklu loadcell uygulamalarında sensörler junction box üzerinden birleştirilir. SC akım kalibrasyonlu seçenek sensör çıkışlarının paralel bağlantıda daha uyumlu çalışmasına yardımcı olabilir; ancak köşe ayarı ve sistem kalibrasyonu yine yapılmalıdır.

OIML Belgesi, ATEX Seçeneği ve M Onayı

BM11’in 10–500 kg modelleri OIML R60 C3 veya C4 olarak seçilebilir. OIML belgeli bir loadcell kullanılması, komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistemin uygun olması gerekir.

Patlayıcı ortamlar için siparişe bağlı ATEX konfigürasyonları bulunur. Standart BM11’in otomatik olarak ATEX onaylı olduğu kabul edilmemeli; tehlikeli bölge uygulamalarında ürün etiketi, tam sipariş kodu ve ilgili koruma işaretlemesi kontrol edilmelidir.
