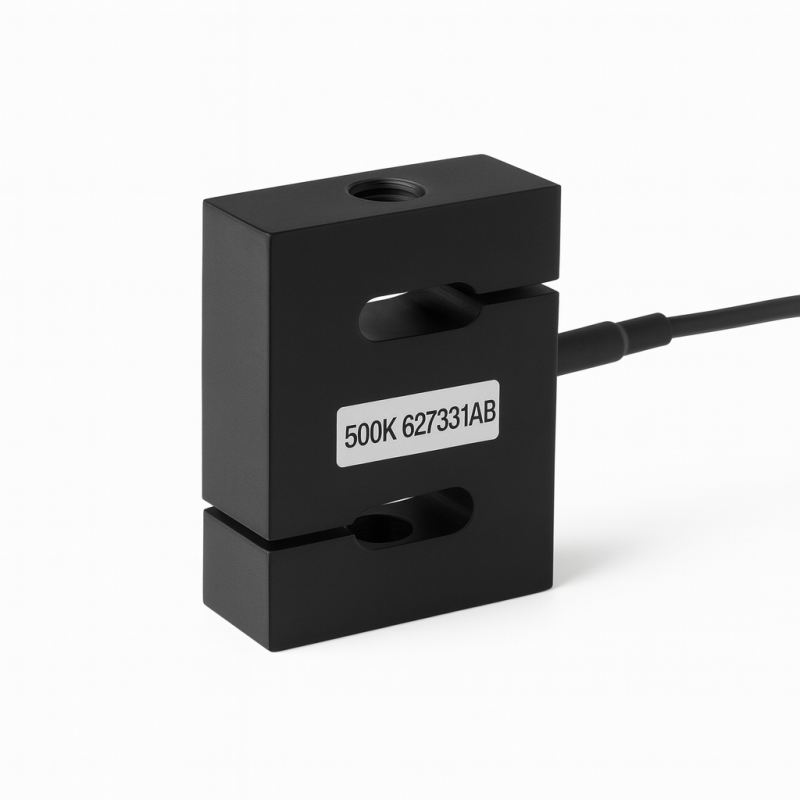

Keli L3V S-Tipi Load Cell (200–700 kg) – IP66, Alüminyum Gövde
- Stok: Stokta Var
- Model: Zemic L3V
W3.CSS Modal
Keli L3V S-Tipi Load Cell – 200/250/500/700 kg Tek Link
Keli L3V, çekme ve basma yönünde çalışan, alüminyum gövdeli ve IP66 korumalı bir S-tipi yük hücresidir. Tekstil makineleri, askı kantarları ve genel amaçlı kuvvet/tartım uygulamalarında güvenilir sonuç verir. 200 kg, 250 kg, 500 kg ve 700 kg kapasiteler bu tek varyant altında sunulur. 2.3 ± 0.2 mV/V nominal çıkış ve C2 doğruluk sınıfı ile endüstriyel ölçümler için dengeli performans sağlar.
Kullanım Alanları
- Çekme/basma testleri, dinamometre ve kuvvet ölçümü
- Askı kantarları, vinç tartımı ve dozaj sistemleri
- Tekstil makineleri ve diğer endüstriyel ölçüm sistemleri
- Hopper/tank tartımı, makine içi entegrasyon
Öne Çıkan Avantajlar
- IP66 sızdırmazlık: toz ve su sıçramalarına karşı dayanım
- Hafif ve sağlam alüminyum gövde
- 2× M12 dişli bağlantı ile kolay montaj
- 2.3 mV/V analog çıkış – yaygın gösterge/PLC’lerle uyum
- Standart 4 telli kablo, Ø5 mm, yaklaşık 2.6 m
Elektriksel & Çevresel Özet
- Doğruluk sınıfı: C2
- Nominal çıkış: 2.3 ± 0.2 mV/V
- Besleme (önerilen / maks.): 5–12 V DC / 18 V DC
- Çalışma sıcaklığı: −35…+65 °C | Kompanzasyon: −10…+40 °C
- Giriş/Çıkış direnci (typ.): 410 ± 30 Ω / 350 ± 3 Ω
- Güvenli / nihai aşırı yük: %120 / %150 FS
- Koruma sınıfı: IP66
Mekanik & Montaj
- Bağlantı dişi: 2× M12 (üst/alt)
- Önerilen sıkma torku: 100 N·m
- Kullanım notu: Yük hattını eksene hizalayın, yan yük ve burulmayı minimumda tutun. Kablo girişini mekanik gerilimden koruyun.
Bağlantı Renkleri (4 telli)
- Input(+): Kırmızı
- Input(−): Siyah
- Output(+): Yeşil
- Output(−): Beyaz
- Shield: Şeffaf (ekran)
Not: Uygun kapasite seçiminde statik/dinamik yükler, emniyet katsayısı, montaj elemanları ve çevresel koşullar dikkate alınmalıdır. Detaylı değerler için teknik tabloya bakınız.
Teknik Özellikler: Keli L3V S-Tipi Load Cell (200/250/500/700 kg)
| Doğruluk Sınıfı | C2 |
| Kapasite Aralığı (Emax) | 200, 250, 500, 700 kg (tek link) |
| Nominal Çıkış (FS) | 2.3 ± 0.2 mV/V |
| Kombine Hata | ≤ ±0.03 %FS |
| Sürünme (30 dk) | ≤ ±0.024 %FS |
| Sıcaklık Etkisi (Span / STC) | ≤ ±0.03 %FS/10°C |
| Sıcaklık Etkisi (Zero / ZTC) | ≤ ±0.05 %FS/10°C |
| Sıfır Dengesi | ≤ ±1.5 %FS |
| Emniyetli / Nihai Aşırı Yük | %120 FS / %150 FS |
| Önerilen Besleme / Maks. | 5–12 V DC / 18 V DC |
| Giriş / Çıkış Direnci | 410 ± 30 Ω / 350 ± 3 Ω |
| İzolasyon Direnci (@50 VDC) | ≥ 5000 MΩ |
| Kompanzasyon Sıcaklığı | −10 … +40 °C |
| Çalışma Sıcaklığı | −35 … +65 °C |
| Depolama Sıcaklığı | −40 … +70 °C |
| Koruma Sınıfı | IP66 |
| Malzeme | Alüminyum alaşım (sprey kaplama yüzey) |
| Bağlantı Dişleri | 2 × M12 |
| Önerilen Tork (bağlantı civataları) | 100 N·m |
| Kablo | 4 damarlı; Ø5.0 mm; uzunluk ≈ 2.6 m; shield elemanla bağlı değildir |
| Kablo Bağlantı Renkleri (4 telli) | |
|---|---|
| Excitation / Input (+) | Kırmızı (Red) |
| Excitation / Input (−) | Siyah (Black) |
| Signal / Output (+) | Yeşil (Green) |
| Signal / Output (−) | Beyaz (White) |
| Shield | Şeffaf (Transparent) |
Sıkça Sorulan Sorular (Keli L3V – 200/250/500/700 kg)
L3V hangi uygulamalar için uygundur?
S-tipi çekme ve basma uygulamalarına uygundur. Tekstil makineleri ölçüm sistemleri, askı terazileri, dozaj ve test düzenekleri gibi endüstriyel kullanımlarda tercih edilir.
Hangi kapasite seçenekleri mevcut?
Tek linkte 200 kg, 250 kg, 500 kg ve 700 kg kapasiteler bulunur.
Doğruluk ve elektriksel çıkış değerleri nedir?
Doğruluk sınıfı C2’dir. Nominal çıkış 2.3 ± 0.2 mV/V; sıfır dengesi ≤ ±1.5 %FS.
Önerilen besleme gerilimi nedir?
Önerilen 5–12 V DC, maksimum 18 V DC.
Aşırı yük dayanımı nasıldır?
Emniyetli aşırı yük %120 FS, nihai aşırı yük %150 FS.
IP koruma ve çalışma sıcaklığı?
IP66 korumaya sahiptir. Kompanzasyon aralığı −10…+40 °C, çalışma −35…+65 °C, depolama −40…+70 °C.
Gövde malzemesi nedir?
Alüminyum alaşım gövdelidir (sprey kaplı). Kimyasal/korozyonlu ortamlarda ek koruma önerilir.
Kablo özellikleri ve renk kodları nelerdir?
Ø5 mm, 4 damarlı ekranlı kablo; tipik uzunluk ≈ 2.6 m. Renkler: Input(+)=Kırmızı, Input(−)=Siyah, Output(+)=Yeşil, Output(−)=Beyaz; shield şeffaftır ve elemana bağlı değildir.
Montaj bağlantıları ve tork?
Her iki tarafta M12 diş vardır. Önerilen sıkma torku 100 N·m. Yük hattını eksene hizalayın; yan yük ve burulmayı minimumda tutun.
Hangi göstergeler/PLC’lerle uyumludur?
Tüm standart mV/V girişli göstergeler, transmitter’lar ve PLC/DAQ modülleri ile uyumludur. Çoklu hücre kurulumlarında köşe dengelemesi ve sistem kalibrasyonu yapılmalıdır.
