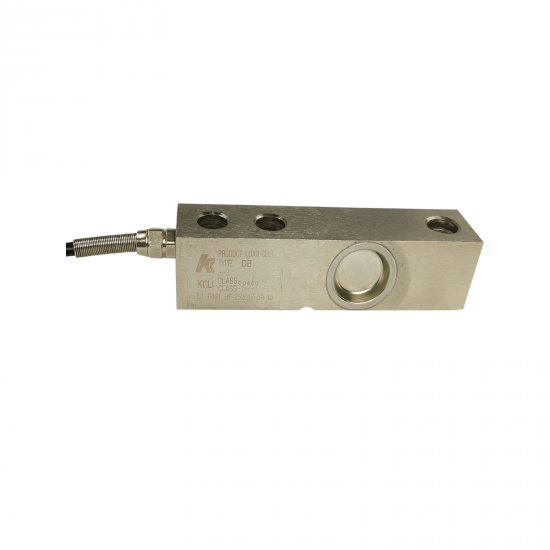

Keli SQB 125–250 kg Lama Tipi Loadcell

Keli SQB 125–250 kg Lama Tipi Loadcell; platform kantarları, tank ve bunker tartımı, dozajlama, karışım ve dolum sistemleri için kullanılan analog tek uçlu shear beam yük hücresidir. Bu ürün sayfasında 125 kg ve 250 kg kapasite seçenekleri sunulur. Kompakt gövdesi, 2,0 ± 0,002 mV/V nominal çıkışı, alaşımlı çelik yapısı ve IP67 korumasıyla düşük kapasiteli çoklu loadcell uygulamalarına uyarlanabilir. 250 kg sürüm OIML R60 C3 doğruluk sınıfındadır.

Keli SQB 125–250 kg Öne Çıkan Özellikleri

• 125 kg ve 250 kg nominal kapasite seçenekleri
• Tek uçlu lama tipi / shear beam ölçüm yapısı
• 2,0 ± 0,002 mV/V nominal çıkış hassasiyeti
• 250 kg sürümde OIML R60 C3 doğruluk sınıfı ve 3.000 loadcell bölüntüsü
• Alaşımlı çelik gövde ve IP67 çevresel koruma
• 130 × 31,8 × 31,8 mm kompakt gövde ve M12 yük bağlantısı
• Platform, tank, bunker, dozajlama ve proses tartım sistemlerine uygun yapı

125 kg ve 250 kg Kapasite Seçimi

Doğru SQB kapasitesi yalnızca tartılacak ürünün ağırlığına bakılarak belirlenmemelidir. Platform veya tankın boş ağırlığı, kullanılan loadcell sayısı, yükün platform üzerindeki dağılımı, darbe etkileri ve gerekli emniyet payı toplam yük hesabına dâhil edilmelidir.

Dört loadcell kullanılan bir platformda toplam yükün her sensöre tamamen eşit dağılacağı varsayılmamalıdır. Yükün bir köşeye yaklaşması, platform rijitliği ve mekanik toleranslar belirli bir sensör üzerindeki yükü artırabilir. Bu nedenle teorik yük paylaşımına uygun bir emniyet katsayısı eklenmelidir.

Toplam Sistem Kapasitesi Nasıl Hesaplanır?

Çoklu loadcell sistemlerinde toplam teorik sensör kapasitesi, loadcell adediyle tek sensör kapasitesinin çarpımından oluşur. Ancak bu değer doğrudan kantarın güvenli tartım kapasitesi olarak kullanılmaz. Platform darası, dengesiz yükleme, hareketli yükler, titreşim ve mekanik sınırlar ayrıca değerlendirilir.

Lama Tipi Shear Beam Yapı Nasıl Çalışır?

SQB, bir ucu taşıyıcı gövdeye sabitlenen ve yükün diğer uçtan aktarıldığı tek uçlu shear beam yapısına sahiptir. Uygulanan kuvvet, gövde üzerindeki ölçüm bölgesinde kontrollü deformasyon oluşturur. Strain gauge köprüsü bu değişimi elektriksel sinyale dönüştürerek indikatöre iletir.

Bu yapı tek nokta loadcell değildir. Geniş platformlarda yükün konumundan bağımsız ölçüm alınabilmesi için genellikle üç veya dört loadcell birlikte kullanılır. Sensör sinyalleri junction box içinde birleştirilir ve platformun farklı köşelerindeki ölçüm farkları köşe ayarıyla dengelenir.

• Düşük profilli platform ve yer kantarları
• Tank, silo ve küçük bunker tartım sistemleri
• Dozajlama ve reçeteli karışım makineleri
• Dolum, paketleme ve kontrol tartımı uygulamaları
• Üretim hatlarındaki statik proses tartımları

Keli SQB Montajında Dikkat Edilmesi Gerekenler

Loadcell’in sabitlenen tarafı rijit ve düz bir taşıyıcı yüzeye bağlanmalı, yük uygulama tarafı ise kuvveti sensörün çalışma yönüne uygun biçimde aktarmalıdır. Montaj yüzeyindeki eğrilik, gevşek bağlantı, kaynak çapakları veya farklı yükseklikteki bağlantı noktaları ölçüm hatasına ve sensörün zorlanmasına neden olabilir.

• Sabit uç bağlantısını rijit, temiz ve düz bir yüzeye yapın.
• Yükü M12 bağlantıya doğru eksende aktaracak ayak veya montaj modülü kullanın.
• Loadcell gövdesinin platforma veya çevredeki parçalara temas etmesini önleyin.
• Yatay hareketleri sınırlarken sensörün doğal çalışma hareketini engellemeyin.
• Kabloyu ezilme, kesilme, sıcak yüzey ve kemirgen hasarına karşı koruyun.
• Montaj tamamlandıktan sonra köşe ayarı ve kapasite kalibrasyonu yaptırın.

Yatay Kuvvetler ve Mekanik Sınırlandırma

Karıştırıcı, dolum hattı veya hareketli platform uygulamalarında yatay kuvvetler oluşabilir. Bu kuvvetlerin tamamının loadcell gövdesi tarafından karşılanması ölçüm kararlılığını ve kullanım ömrünü olumsuz etkileyebilir. Uygun mekanik dayamalar ve montaj modülleri; yana kayma, devrilme ve aşırı hareket riskini kontrol etmeye yardımcı olur.

Kablo Bağlantısı ve İndikatör Uyumluluğu

Keli SQB’nin güncel 4 telli bağlantısında besleme pozitif mavi, besleme negatif siyah, sinyal pozitif beyaz ve sinyal negatif kırmızı iletkendir. Ekran hattı sarıdır. Farklı üretim veya kablo konfigürasyonlarında renkler değişebileceği için bağlantı öncesinde ürün etiketi ve iletken tanımları kontrol edilmelidir.

Dört telli loadcell kablosunun uzunluğu ölçüm devresinin bir parçasıdır. Kablonun kontrolsüz biçimde kısaltılması veya uygun olmayan yöntemle uzatılması sıfır ve kalibrasyon sonuçlarını etkileyebilir. Ek yapılması gerekiyorsa ekranlama, bağlantı direnci ve nem koruması birlikte sağlanmalıdır.

IP67 Koruma ve Çalışma Ortamı

IP67 koruma, loadcell gövdesinin toz girişine ve geçici su temasına karşı korunduğunu ifade eder. Bu sınıf sürekli su altında kullanım anlamına gelmez. Tank ve platform altında su birikmesi önlenmeli; kablo çıkışı, ek noktaları, junction box ve konektörler ayrıca korunmalıdır.

Kimyasal yıkama, tuzlu ortam veya sürekli yüksek nem bulunan uygulamalarda yalnızca koruma sınıfı yeterli olmayabilir. Gövde malzemesi, montaj aksesuarları, kablo kılıfı ve temizlik kimyasalları birlikte değerlendirilmelidir.

OIML R60 C3 Belgesi ve M Onayı

Keli SQB’nin 250 kg sürümü OIML R60 C3 sınıfında 3.000 loadcell bölüntüsü ve 10.000 Y oranıyla tanımlanır. 125 kg seçeneğinin doğruluk ve belge durumu ürün etiketi üzerinden ayrıca kontrol edilmelidir; yalnızca SQB model adından hareketle 125 kg sürüm için otomatik OIML C3 sonucu çıkarılmamalıdır.

OIML belgeli bir loadcell, kurulduğu kantarı tek başına M onaylı yapmaz. Yasal ticari tartımda kullanılacak komple sistemin indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama yönünden ilgili mevzuata uygun olması gerekir.

Değişim, Köşe Ayarı ve Kalibrasyon

Mevcut bir sistemde SQB loadcell değiştirilirken kapasite ve fiziksel ölçülerin yanında nominal çıkış, giriş-çıkış direnci, kablo yapısı, bağlantı renkleri ve doğruluk sınıfı da karşılaştırılmalıdır. Aynı gövde ölçüsüne sahip iki sensörün elektriksel özellikleri farklı olabilir.

• Değiştirilecek sensörün tam model ve kapasite bilgisini kontrol edin.
• Sistemdeki diğer loadcell’lerin nominal çıkış ve direnç değerleriyle uyumu doğrulayın.
• Montaj ayağı, sabitleme delikleri ve yük aktarım noktasını karşılaştırın.
• Değişim sonrasında boş platform sıfırını ve tüm köşeleri test edin.
• Köşe ayarı tamamlandıktan sonra bilinen test yükleriyle sistem kalibrasyonu yapın.
