Zemic H8C 2,5–5 Ton Shear Beam Loadcell

0 yorum • Yorum Yap

5.250,00TL

Stok: Stokta var
Marka: Zemic
Model: H8C

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

950,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

4.100,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

3.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C4 3–50 kg OIML Tek Nokta Loadcell

3.750,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑C5 3–50 kg OIML Tek Nokta Loadcell

4.500,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D‑R1 2,5–50 kg OIML C3/C4 Tek Nokta Loadcell

3.000,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

2.750,00TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Zemic H8C , H8C loadcell , H8C 2 , 5 ton , H8C 3 ton , H8C 5 ton , shear beam loadcell , kesme kirişli loadcell , lama tipi loadcell , nikel kaplı loadcell , IP67 loadcell , C3 loadcell , C4 loadcell , C5 loadcell , 3 mV/V loadcell , SC loadcell , W6 loadcell , tank loadcell , silo loadcell , hopper loadcell

Açıklama
Yorumlar

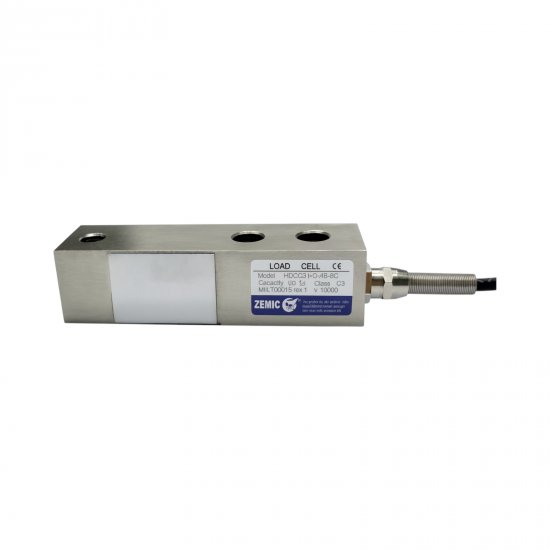

Zemic H8C 2,5–5 Ton Shear Beam Loadcell; ağır hizmet platformları, tank, silo, hopper ve proses tartım sistemlerinde kullanılabilen tek uçlu kesme kirişli yük hücresidir. Seri; 2,5 ton, 3 ton ve 5 ton kapasite seçenekleri, nikel kaplamalı alaşımlı çelik gövde, IP67 koruma, 3,0 ± 0,003 mV/V nominal çıkış ve OIML R60 C3, C4 veya C5 doğruluk seçenekleriyle sunulur.

Zemic H8C 2,5 Ton, 3 Ton ve 5 Ton Özellikleri

2,5 ton, 3 ton ve 5 ton nominal kapasite seçenekleri
Tek uçlu kesme kirişli / shear beam ölçüm prensibi
OIML R60 C3, C4 ve C5 doğruluk seçenekleri
3,0 ± 0,003 mV/V nominal köprü çıkışı
Nikel kaplamalı alaşımlı çelik gövde ve IP67 koruma
%150 emniyetli ve %300 nihai aşırı yük dayanımı
6 metre uzunluğunda 4 veya 6 telli poliüretan kablo
SC akım kalibrasyonu, W6 yük girişi ve ATEX seçenekleri

Teknik Özellikler: Zemic H8C 2,5–5 Ton Loadcell

Zemic H8C 2,5–5 Ton Teknik Bilgileri

Marka / Model	Zemic H8C
Ürün Kodu	H8C
Ürün Türü	Analog tek uçlu kesme kirişli / shear beam loadcell
Kapasite Seçenekleri	2,5 ton, 3 ton ve 5 ton
Doğruluk Seçenekleri	OIML R60 C3 / C4 / C5
Maksimum Loadcell Bölüntü Sayısı	C3: 3.000; C4: 4.000; C5: 5.000
Minimum Doğrulama Aralığı Oranı	C3: Y 10.000; C4: Y 15.000; C5 2,5 ton: Y 20.000; C5 3–5 ton: Y 18.000
Nominal Çıkış	3,0 ± 0,003 mV/V
Sıfır Dengesi	≤±1,0% FS
Maksimum Sapma	Yaklaşık 1,2 mm
Emniyetli Aşırı Yük	%150 E_max
Nihai Aşırı Yük	%300 E_max
Önerilen Besleme	5–12 V DC
Maksimum Besleme	18 V DC
Giriş / Çıkış Direnci	350 ± 3,5 Ω / 350 ± 3,5 Ω
İzolasyon Direnci	≥5.000 MΩ @ 50 V DC
Kompanzasyon Sıcaklığı	−10 °C ile +40 °C
Çalışma Sıcaklığı	−35 °C ile +65 °C
Depolama Sıcaklığı	−40 °C ile +80 °C
Gövde Malzemesi	Nikel kaplamalı alaşımlı çelik
Koruma Sınıfı	IP67
Yaklaşık Net Ağırlık	1,7 kg
Önerilen Sabitleme Torku	M18: 200 Nm
Kablo	4 telli AWG22 veya 6 telli AWG24; Ø5,0 mm; 6 m; poliüretan dış kılıf
Opsiyonlar	SC akım kalibrasyonu, W6 T-delikli yük girişi ve siparişe bağlı ATEX konfigürasyonları

H8C 2,5–5 Ton C3, C4 ve C5 Performans Değerleri

H8C’nin 2,5 ton, 3 ton ve 5 ton modelleri C3, C4 veya C5 doğruluk sınıfıyla seçilebilir. Sınıf yükseldikçe izin verilen birleşik hata, sürünme ve sıcaklık etkisi sınırları daralır. C5 minimum doğrulama aralığı oranı 2,5 ton modelde Y 20.000, 3 ve 5 ton modellerde Y 18.000’dir.

H8C 2,5–5 Ton Doğruluk Sınıfı Karşılaştırması

Performans Parametresi	C3	C4	C5
Maksimum Bölüntü Sayısı	3.000	4.000	5.000
Y = E_max / V_min	10.000	15.000	2,5 ton: 20.000 3–5 ton: 18.000
Birleşik Hata	≤±0,023% FS	≤±0,0175% FS	≤±0,014% FS
Sürünme Hatası (30 dakika)	≤±0,016% FS	≤±0,012% FS	≤±0,010% FS
Sıcaklığın Sıfıra Etkisi	≤±0,015% FS / 10 °C	≤±0,010% FS / 10 °C	≤±0,007% FS / 10 °C
Sıcaklığın Hassasiyete Etkisi	≤±0,011% FS / 10 °C	≤±0,009% FS / 10 °C	≤±0,008% FS / 10 °C

C4 veya C5 loadcell kullanılması, komple tartım sisteminin otomatik olarak daha yüksek çözünürlükte çalışmasını garanti etmez. Mekanik yapı, indikatör, yük dağılımı, çevre koşulları ve sistem kalibrasyonu da hedeflenen performansa uygun olmalıdır.

H8C 2,5–5 Ton Shear Beam Ölçüm Prensibi

H8C ailesinin 100 kg ve 250 kg modelleri bending beam yapıda olmasına rağmen 2,5 ton, 3 ton ve 5 ton modeller shear beam, yani kesme kirişli ölçüm prensibiyle çalışır. Yük uygulandığında gövdede oluşan kesme deformasyonu, strain gauge köprüsü tarafından oransal elektrik sinyaline dönüştürülür.

Shear beam yapı; platform, tank, silo ve hopper gibi yüksek kapasiteli sistemlerde rijitlik ve ölçüm kararlılığı sağlar. Mevcut bir loadcell değiştirilirken yalnızca dış görünüş veya kapasite karşılaştırılmamalı; montaj bağlantısı, yük giriş biçimi, doğruluk sınıfı, nominal çıkış ve elektriksel dirençler birlikte kontrol edilmelidir.

Platform, Tank, Silo ve Hopper Tartımında Kullanımı

Ağır hizmet platform ve yer kantarları
Tank, silo, bunker ve hopper tartım sistemleri
Karıştırıcı, reaktör ve proses tankları
Dolum, dozajlama ve reçetelendirme sistemleri
Konveyör ve bant tartım uygulamaları
Endüstriyel yük izleme ve otomasyon projeleri

Kapasite hesabında tartılacak net ürünle birlikte tank, platform veya hazne darası, loadcell sayısı, dolum sırasında oluşan dinamik etkiler ve destek noktaları arasındaki muhtemel yük farkı değerlendirilmelidir. Karıştırıcılı tanklarda motor titreşimi, boru bağlantıları ve yatay kuvvetler de ölçüm performansını etkileyebilir.

Nikel Kaplamalı Gövde ve IP67 Koruma

H8C’nin gövdesi nikel kaplamalı alaşımlı çelikten üretilir. Bu yapı, uygun montaj ve bakım koşullarında genel endüstriyel uygulamalarda mekanik dayanıklılık sağlar. Ürün paslanmaz çelik değildir; kimyasal, tuzlu veya yoğun korozif ortamlarda yüzey ve montaj elemanları düzenli kontrol edilmelidir.

IP67 koruma sınıfı sensörü toz girişine ve geçici su temasına karşı korur. Sürekli su altında çalışma, yoğun basınçlı yıkama veya buharla temizlik anlamına gelmez. Junction box, rakorlar, kablo ekleri ve elektronik ekipman da çalışma ortamına uygun şekilde korunmalıdır.

H8C 2,5–5 Ton Montajı ve Aksesuar Seçimi

H8C 2,5–5 Ton Montajı, SC Seçeneği ve 4–6 Telli Bağlantı

Loadcell temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitlenmeli; yük sensörün serbest ucuna ve tanımlanan kuvvet yönünde aktarılmalıdır. Bu kapasite grubunda M18 bağlantı için önerilen sıkma torku 200 Nm’dir.

Montaj yüzeyindeki boya, çapak ve seviye farklılıklarını giderin.
Yükü sensör ekseninde uygulayın; yan yük ve burulma etkilerini sınırlayın.
Tank ve hopper sistemlerinde yatay hareket ile kalkma riskini kontrol edin.
Boru ve hortum bağlantılarının tartım sistemine kuvvet aktarmasını önleyin.
Kabloyu çekilme, ezilme, keskin kenar ve yüksek sıcaklıktan koruyun.
Montajdan sonra sıfır, köşe ve kapasite kalibrasyonlarını tamamlayın.

Uygulamaya göre ayarlanabilir HJ-8-201 yük ayağı, W6 modelle uyumlu HJ-8-236, elastomer yük girişi, HM-8-402 montaj kiti veya kalkma ve yatay hareket korumalı HM-8-901 değerlendirilebilir.

SC Akım Kalibrasyonu ve W6 Seçeneği

SC, loadcell’in akım kalibrasyonlu konfigürasyonudur. Birden fazla sensörün paralel bağlandığı platform, tank ve silo sistemlerinde loadcell çıkışlarının birbirine daha uyumlu çalışmasına yardımcı olur. SC seçeneği, köşe dengelemesi ve saha kalibrasyonu gereksinimini tamamen ortadan kaldırmaz.

W6 modelinde yük, T biçimli kör delik üzerinden sensöre aktarılır. Standart model ile W6 arasında yük giriş geometrisi değiştiğinden montaj ayağı, bağlantı elemanı ve mevcut mekanik düzen birlikte kontrol edilmelidir.

H8C 2,5–5 Ton Kablo Bağlantısı

H8C 2,5–5 ton, dört veya altı telli bağlantıyla sunulabilir. Dört telli modelde besleme ve sinyal hatları bulunur. Altı telli modelde bunlara eklenen Sense+ ve Sense− hatları, özellikle uzun kablo kullanılan sistemlerde loadcell üzerindeki gerçek besleme geriliminin izlenmesine yardımcı olur.

Zemic H8C 2,5–5 Ton Kablo Renkleri

Bağlantı	4 Telli Model	6 Telli Model
Excitation (+)	Kırmızı	Kırmızı
Excitation (−)	Siyah	Siyah
Signal (+)	Yeşil	Yeşil
Signal (−)	Beyaz	Beyaz
Sense (+)	Bulunmaz	Mavi
Sense (−)	Bulunmaz	Sarı

Dört telli kablo AWG22, altı telli kablo AWG24 yapıdadır. Her iki bağlantıda standart kablo uzunluğu 6 metre, kablo çapı Ø5,0 mm ve dış kılıf poliüretandır. Özel siparişle PVC dış kılıflı kablo seçeneği değerlendirilebilir.

H8C Doğrudan PLC Analog Girişine Bağlanabilir mi?

H8C, standart 0–10 V veya 4–20 mA yerine düşük seviyeli mV/V köprü sinyali üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz. PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC loadcell modülü kullanılmalıdır.

Çoklu loadcell sistemlerinde sensörler uygun bir junction box üzerinden birleştirilmeli, köşe dengelemesi yapılmalı ve komple sistem çalışma kapasitesinde kalibre edilmelidir.

OIML Belgesi, ATEX Seçeneği ve M Onayı

H8C’nin 2,5 ton, 3 ton ve 5 ton modelleri OIML R60 C3, C4 veya C5 olarak seçilebilir. OIML belgeli bir loadcell kullanılması, komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistemin uygun olması gerekir.

Patlayıcı ortamlar için siparişe bağlı ATEX konfigürasyonları bulunur. Standart H8C ürününün otomatik olarak ATEX onaylı olduğu kabul edilmemeli; tehlikeli bölge uygulamalarında ürün etiketi, tam sipariş kodu ve koruma işaretlemesi kontrol edilmelidir.

Diğer Zemic H8C Loadcell Modelleri

Kapasite, ölçüm prensibi ve montaj bağlantısına göre diğer H8C loadcell seçeneklerini inceleyebilirsiniz.

Ürünü İncele → Zemic H8C 100 kg Bending beam ölçüm prensibi, C3/C4/C5 seçenekleri ve IP67 korumalı H8C 100 kg modelini inceleyin. Ürünü İncele → Zemic H8C 250 kg–2 Ton 250 kg, 500 kg, 1 ton ve 2 ton kapasite seçenekli H8C modellerini inceleyin. Ürünü İncele → Zemic H8C 10 Ton Ağır hizmet tipi tank, bunker ve platform uygulamalarına yönelik H8C 10 ton shear beam modelini inceleyin.

Zemic H8C 2,5–5 Ton Hakkında Sık Sorulan Sorular

Kapasite seçenekleri, shear beam yapısı, C3/C4/C5 sınıfları, elektriksel değerler, IP67 koruma, montaj, SC ve W6 seçenekleri ile PLC entegrasyonu hakkında temel soruların yanıtları.

Bu H8C ürün sayfası hangi kapasiteleri kapsar?

Bu ürün sayfasında H8C’nin 2,5 ton, 3 ton ve 5 ton nominal kapasiteli modelleri yer alır. Kapasite seçiminde sistem darası ve dinamik yükler de hesaba katılmalıdır.

H8C 2,5–5 ton shear beam mi, bending beam mi?

Bu kapasite grubu shear beam, yani kesme kirişli yapıdadır. H8C ailesinde yalnızca 100 kg ve 250 kg modeller bending beam ölçüm prensibini kullanır.

H8C 2,5–5 ton hangi doğruluk sınıflarında bulunur?

2,5 ton, 3 ton ve 5 ton modeller OIML R60 C3, C4 veya C5 doğruluk sınıfıyla seçilebilir. İstenen sınıf sipariş kodu ve ürün etiketi üzerinden kontrol edilmelidir.

C3, C4 ve C5 arasındaki temel fark nedir?

C3, C4 ve C5 sırasıyla 3.000, 4.000 ve 5.000 loadcell bölüntüsüne kadar tanımlanır. Sınıf yükseldikçe birleşik hata, sürünme ve sıcaklık etkisi sınırları daralır.

H8C’nin çıkış ve direnç değerleri nedir?

Nominal çıkış 3,0 ± 0,003 mV/V’dir. Giriş ve çıkış dirençlerinin her ikisi de 350 ± 3,5 Ω, izolasyon direnci ise en az 5.000 MΩ’dur.

H8C doğrudan PLC analog girişine bağlanabilir mi?

Genellikle hayır. H8C mV/V köprü sinyali üretir. Standart PLC girişi için tartım transmitteri, sinyal dönüştürücü veya özel loadcell modülü kullanılmalıdır.

IP67 koruma sürekli su altında kullanım sağlar mı?

Hayır. IP67 toza ve geçici su temasına karşı koruma sağlar; sürekli daldırma veya yüksek basınçlı yıkama anlamına gelmez.

H8C’nin kablo uzunluğu ve bağlantı renkleri nedir?

Standart kablo 6 metre ve PU kılıflıdır. Exc+ kırmızı, Exc− siyah, Sig+ yeşil ve Sig− beyazdır. Altı telli modelde Sense+ mavi, Sense− sarıdır.

H8C SC ve W6 seçenekleri ne işe yarar?

SC akım kalibrasyonlu konfigürasyondur ve paralel çalışan sensörlerin uyumuna yardımcı olur. W6 ise T biçimli kör delikten yük girişi sağlar ve uyumlu montaj elemanı gerektirir.

OIML belgeli H8C komple tartıyı M onaylı yapar mı?

Hayır. OIML uygunluğu loadcell’in performansını tanımlar. M onayı için indikatör, mekanik yapı, kurulum, muayene ve damgalama dâhil komple sistemin uygun olması gerekir.

Mevcut sistem için değişim loadcell’i seçerken ürün etiketinin fotoğrafını, 2,5–5 ton kapasite bilgisini, C3/C4/C5 sınıfını, standart veya W6 yük girişini ve 4 ya da 6 telli kablo bilgisini paylaşmanız doğru H8C konfigürasyonunun belirlenmesini kolaylaştırır.

Zemic H8C İçin Doğru Kapasite ve Sınıfı Birlikte Belirleyelim

Platform veya tank ölçüsünü, toplam yükü, sistem darasını, loadcell sayısını ve mevcut ürün etiketini paylaşın; doğru kapasite, C3/C4/C5 sınıfı ve montaj seçimini netleştirelim.
