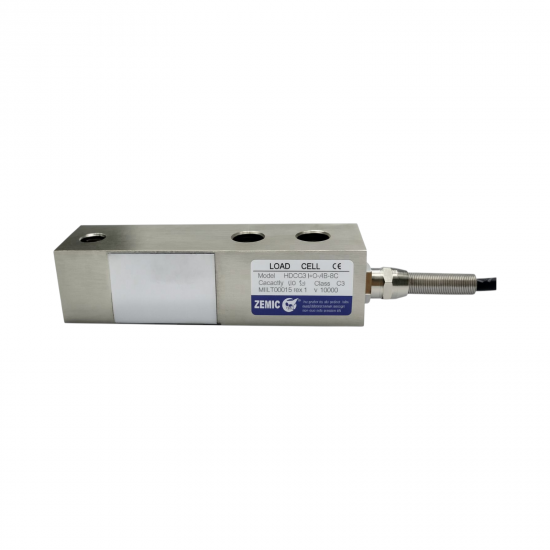

Zemic H8C 10 Ton IP67 Shear Beam Loadcell

Zemic H8C 10 Ton Shear Beam Loadcell; ağır hizmet platformları, yüksek kapasiteli tanklar, silolar, bunkerler ve proses tartım sistemlerinde kullanılabilen tek uçlu kesme kirişli yük hücresidir. Nikel kaplamalı alaşımlı çelik gövdesi, IP67 koruması, 3,0 ± 0,003 mV/V nominal çıkışı ve OIML R60 C3, C4 veya C5 doğruluk seçenekleriyle endüstriyel tartım projelerine uyarlanabilir.

Zemic H8C 10 Ton C3/C4/C5 ve IP67 Özellikleri

• 10 ton nominal kapasite ve shear beam ölçüm prensibi
• OIML R60 C3, C4 ve C5 doğruluk seçenekleri
• 3,0 ± 0,003 mV/V nominal köprü çıkışı
• Nikel kaplamalı alaşımlı çelik gövde ve IP67 koruma
• %150 emniyetli ve %300 nihai aşırı yük dayanımı
• 0,8 mm maksimum gövde sapması
• 6 metre uzunluğunda 4 veya 6 telli poliüretan kablo
• SC akım kalibrasyonu, W6 yük girişi ve ATEX seçenekleri

H8C 10 Ton C3, C4 ve C5 Performans Değerleri

H8C 10 ton modeli C3, C4 veya C5 doğruluk sınıfıyla seçilebilir. Sınıf yükseldikçe izin verilen birleşik hata, sürünme ve sıcaklık etkisi sınırları daralır. C5 model 5.000 loadcell bölüntüsüne ve 10 ton kapasitede Y 18.000 minimum doğrulama aralığı oranına kadar tanımlanır.

C4 veya C5 loadcell kullanılması, komple tartım sisteminin otomatik olarak daha yüksek çözünürlükte çalışmasını garanti etmez. Mekanik yapı, indikatör, yük dağılımı, titreşim, çevre koşulları ve sistem kalibrasyonu da hedeflenen performansa uygun olmalıdır.

H8C 10 Ton Shear Beam Ölçüm Prensibi

H8C ailesinin yalnızca 100 kg ve 250 kg kapasiteleri bending beam yapıdadır. H8C 10 ton ise shear beam, yani tek uçlu kesme kirişli ölçüm prensibini kullanır. Yük uygulandığında gövdede oluşan kontrollü kesme deformasyonu strain gauge köprüsü tarafından oransal elektrik sinyaline dönüştürülür.

Kesme kirişli yapı; yüksek kapasiteli platform, tank, silo ve bunker sistemlerinde rijitlik ve ölçüm kararlılığı sağlar. Mevcut bir loadcell değiştirilirken yalnızca kapasite veya dış görünüşe bakılmamalı; montaj bağlantısı, yük giriş biçimi, nominal çıkış, doğruluk sınıfı ve elektriksel dirençler birlikte kontrol edilmelidir.

H8C 10 Ton Kapasite Seçimi

Belirtilen 10 ton değeri, tek bir loadcell’in nominal kapasitesidir. Dört adet 10 ton loadcell kullanılması, sistemin doğrudan 40 ton güvenli tartım kapasitesine sahip olacağı anlamına gelmez. Tank veya platform darası, dolum sırasında oluşan dinamik kuvvetler, yükün destek noktalarına eşit dağılmaması ve emniyet payı kapasite hesabına dâhil edilmelidir.

Özellikle silo ve bunker uygulamalarında ürün akışı, titreşim, rüzgâr etkisi, boru bağlantıları ve destekler arasındaki yük farkları değerlendirilmelidir. Her loadcell’in maruz kalabileceği en yüksek gerçek yük esas alınmalıdır.

Tank, Silo ve Ağır Platform Uygulamaları

• Yüksek kapasiteli platform ve yer kantarları
• Tank, silo, bunker ve hopper tartım sistemleri
• Karıştırıcı ve reaktör ağırlık kontrolü
• Dolum, boşaltım ve dozajlama prosesleri
• Endüstriyel depolama ve seviye takibi
• Makine ve üretim hattı yük izleme sistemleri

Boru, hortum, merdiven ve platform bağlantılarının tartım sistemine ilave kuvvet aktarmaması gerekir. Bu bağlantılar yeterli esnekliğe sahip değilse loadcell üzerinde ölçüm dışı kuvvetler oluşabilir ve sıfır noktasında veya doğrusal ölçüm performansında sapma meydana gelebilir.

Nikel Kaplamalı Gövde ve IP67 Koruma

H8C 10 tonun gövdesi nikel kaplamalı alaşımlı çelikten üretilir. Bu yapı, uygun montaj ve bakım koşullarında yüksek kapasiteli endüstriyel uygulamalar için mekanik dayanıklılık sağlar. Ürün paslanmaz çelik değildir; kimyasal, tuzlu veya yoğun korozif ortamlarda yüzey ve bağlantı elemanları düzenli kontrol edilmelidir.

IP67 koruma sınıfı sensörü toz girişine ve geçici su temasına karşı korur. Sürekli su altında çalışma, buharla temizlik veya yüksek basınçlı yıkama anlamına gelmez. Junction box, rakorlar, kablo ekleri ve elektronik ekipman da çalışma ortamına uygun şekilde korunmalıdır.

H8C 10 Ton Montajı ve Aksesuar Seçimi

H8C 10 Ton Montajı, SC Seçeneği ve 4–6 Telli Bağlantı

Loadcell temiz, düz ve yeterli rijitliğe sahip bir yüzeye sabitlenmeli; yük sensörün serbest ucuna ve tanımlanan kuvvet yönünde aktarılmalıdır. H8C 10 ton modelde M24 bağlantı için önerilen sıkma torku 700 Nm’dir.

• Montaj yüzeyindeki boya, çapak ve seviye farklılıklarını giderin.
• Yükü sensör ekseninde uygulayın; yan yük ve burulma etkilerini sınırlayın.
• Silo ve tanklarda yatay hareket ile kalkma riskine karşı mekanik koruma kullanın.
• Boru ve hortum bağlantılarının tartım sistemine kuvvet aktarmasını önleyin.
• Kabloyu çekilme, ezilme, keskin kenar ve yüksek sıcaklıktan koruyun.
• Montajdan sonra sıfır, köşe ve kapasite kalibrasyonlarını tamamlayın.

Uygulamaya göre 10 ton kapasiteli HJ-8-201 ayarlanabilir yük ayağı, darbe etkilerinin bulunduğu sistemler için elastomer yük girişi ve montaj yüksekliğini düzenlemek için HD-8-301 ara plaka değerlendirilebilir.

SC Akım Kalibrasyonu ve W6 Seçeneği

SC, loadcell’in akım kalibrasyonlu konfigürasyonudur. Birden fazla sensörün paralel bağlandığı platform, tank ve silo sistemlerinde loadcell çıkışlarının birbirine daha uyumlu çalışmasına yardımcı olur. SC seçeneği, köşe dengelemesi ve saha kalibrasyonu gereksinimini tamamen ortadan kaldırmaz.

W6 modelinde yük, T biçimli kör delik üzerinden sensöre aktarılır. Standart model ile W6 arasında yük giriş geometrisi değiştiğinden montaj ayağı, bağlantı elemanı ve mevcut mekanik düzen birlikte kontrol edilmelidir.

H8C 10 Ton Kablo Bağlantısı

H8C 10 ton, dört veya altı telli bağlantıyla sunulabilir. Dört telli modelde besleme ve sinyal hatları bulunur. Altı telli modelde bunlara eklenen Sense+ ve Sense− hatları, uzun kablo kullanılan sistemlerde loadcell üzerindeki gerçek besleme geriliminin izlenmesine yardımcı olur.

Dört telli kablo AWG22, altı telli kablo AWG24 yapıdadır. Her iki bağlantıda standart kablo uzunluğu 6 metre, kablo çapı Ø5,0 mm ve dış kılıf poliüretandır. Özel siparişle PVC dış kılıflı kablo seçeneği değerlendirilebilir.

H8C 10 Ton Doğrudan PLC Analog Girişine Bağlanabilir mi?

H8C, standart 0–10 V veya 4–20 mA yerine düşük seviyeli mV/V köprü sinyali üretir. Bu nedenle çoğu standart PLC analog girişine doğrudan bağlanmaz. PLC entegrasyonu için loadcell beslemesi sağlayan ve mV/V sinyalini uygun analog çıkışa veya haberleşme protokolüne dönüştüren tartım transmitteri ya da özel PLC loadcell modülü kullanılmalıdır.

Çoklu loadcell sistemlerinde sensörler uygun bir junction box üzerinden birleştirilmeli, köşe dengelemesi yapılmalı ve komple sistem çalışma kapasitesinde kalibre edilmelidir.

OIML Belgesi, ATEX Seçeneği ve M Onayı

H8C 10 ton modeli OIML R60 C3, C4 veya C5 olarak seçilebilir. OIML belgeli bir loadcell kullanılması, komple tartım sistemini tek başına M onaylı hâle getirmez. Yasal ticari tartımda indikatör, mekanik yapı, loadcell konfigürasyonu, kurulum, muayene ve damgalama dâhil bütün sistemin uygun olması gerekir.

Patlayıcı ortamlar için siparişe bağlı ATEX konfigürasyonları bulunur. Standart H8C ürününün otomatik olarak ATEX onaylı olduğu kabul edilmemeli; tehlikeli bölge uygulamalarında ürün etiketi, tam sipariş kodu ve koruma işaretlemesi kontrol edilmelidir.
