Keli LFSCE-A 20 Ton Spoke Tipi Loadcell

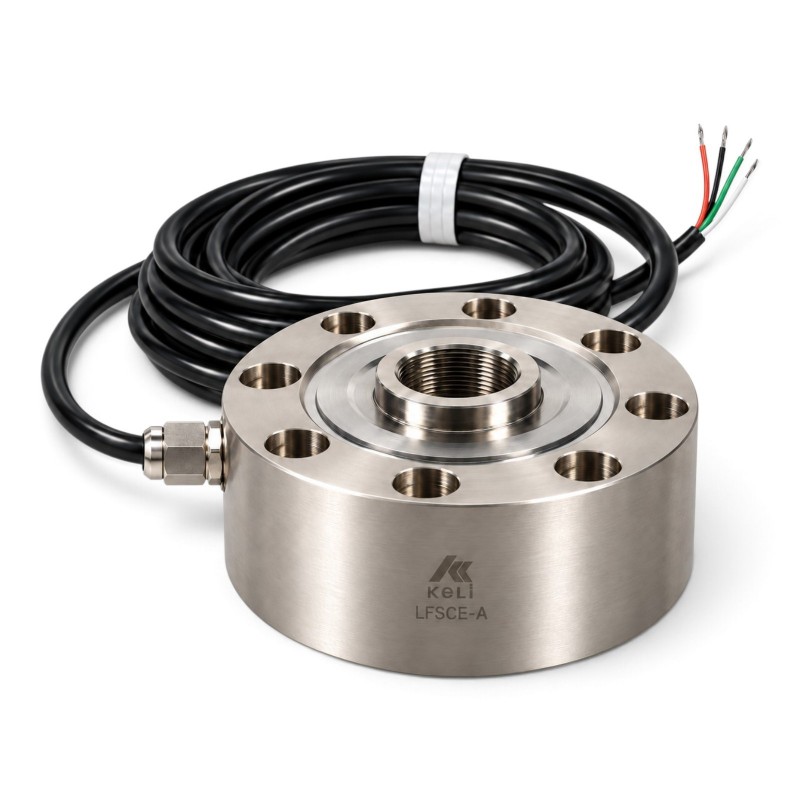

Keli LFSCE-A 20 Ton Spoke Tipi Loadcell, 20.000 kg nominal kapasiteli basma yönünde çalışan analog yük hücresidir. Düşük profilli halka / ring gövdesi; tank, silo, hopper, endüstriyel platform ve kuvvet ölçüm uygulamalarında kullanılır. Alaşımlı çelik yapı, IP67 koruma ve 3,0 ± 0,006 mV/V nominal çıkış sunar. M40 × 1,5 merkez bağlantı dişi ve 6 metre uzunluğunda, 4 telli kablo bulunur.

Keli LFSCE-A 20 Ton Teknik Özellikleri

• 20 ton / 20.000 kg nominal kapasite ve basma yönünde ölçüm
• Düşük profilli spoke / halka gövde
• 3,0 ± 0,006 mV/V nominal çıkış; 10–12 V DC önerilen besleme
• Alaşımlı çelik yapı ve IP67 koruma
• M40 × 1,5 merkez bağlantı dişi; 6 metre, 4 telli kablo

FS tam ölçek değerini ifade eder. Ölçüm cihazının çözünürlüğü, sensörün sıcaklık ve sürünme özellikleri, mekanik yük aktarımı ve kalibrasyon sistemin ölçüm sonucunu birlikte etkiler.

LFSCE-A 20 Ton Kullanım Alanları

LFSCE-A 20 ton, tank ve silo desteklerine gelen yükü ölçerek malzeme miktarının ağırlık üzerinden izlenmesini sağlar. Hopper ve bunker sistemlerinde dolum / boşaltma takibi için kullanılabilir. Platform ve deney makinelerinde basma yükü, sensörün merkezine uygun bir mekanik bağlantıyla aktarılır.

• Tank ve silolarda ağırlık üzerinden malzeme takibi
• Hopper ve bunker dolum / boşaltma tartımı
• Endüstriyel platform ve proses tartımı
• Pres ve test düzeneklerinde basma kuvveti ölçümü

LFSCE-A 20 Ton Kapasite Seçimi ve Brüt Yük

Kapasite hesabında boş tank veya platform, tartılacak malzeme ve taşınan ekipmanlar birlikte değerlendirilir. Toplam yükü sensör adedine bölmek tek başına yeterli değildir: dolum sırasında ağırlık merkezinin değişmesi ve destekler arasındaki yük farkı, bir sensöre gelen kuvveti artırabilir. En fazla yük alan destek de 20 ton nominal kapasite içinde kalmalıdır.

%120 emniyetli ve %150 nihai aşırı yük değerleri normal ölçüm kapasitesini artırmaz. Sensör adedi, mekanik yerleşim ve çalışma sırasında oluşan geçici kuvvetler birlikte değerlendirilir.

LFSCE-A 20 Ton Montajı ve Sensör Değişimi

LFSCE-A 20 Ton M40 × 1,5 Montaj Bağlantısı

Merkez bağlantı dişi M40 × 1,5’dir. Bağlantı parçaları bu dişe, 20 ton kapasiteye ve basma yönündeki yük aktarımına uygun seçilmelidir. Montaj yüzeyleri düz ve rijit olmalı; yük sensörün ölçüm eksenine aktarılmalıdır. Yan kuvvet ve burulma oluşturan bağlantılar ölçümü etkileyebilir.

Tankın boru, hortum ve sabit bağlantıları tartım hareketini engellememelidir. Çoklu sensörlü kurulumlarda destek noktaları kontrol edilir; kurulum sonrasında dengeleme, sıfır ayarı ve yük kalibrasyonu yapılır.

Sensör değişiminde kapasite, merkez bağlantı dişi, montaj düzeni, 3 mV/V çıkış, köprü direnci ve kablo uçları birlikte karşılaştırılmalıdır. Aynı kapasitedeki farklı modeller mekanik veya elektriksel açıdan doğrudan eşdeğer olmayabilir.

LFSCE-A 20 Ton Kablo Bağlantısı ve Renkleri

6 metre uzunluğunda, 4 telli kablo üzerinde iki besleme ve iki sinyal ucu bulunur. Kablo çapı Ø6 mm’dir. Bağlantı renkleri aşağıdaki tabloda verilmiştir.

Bağlantı uçlarını ölçüm cihazının klemens şemasıyla eşleştirin. İndikatörde dört telli loadcell bağlantısı için tanımlanan düzeni kullanın. Kabloyu motor ve sürücü güç hatlarından ayrı geçirin; ezilme ve çekilmeye karşı koruyun. Kablo uzunluğu veya bağlantı değişikliği sonrasında sıfır ve yük kalibrasyonunu kontrol edin.

LFSCE-A 20 Ton İndikatör, Transmitter ve PLC Uyumu

Ölçüm cihazı 3 mV/V köprü sinyalini okuyabilmeli ve sensör için uygun besleme sağlamalıdır. Önerilen besleme 10–12 V DC, maksimum besleme 15 V DC’dir. Birden fazla sensörde toplam köprü yükü ve cihazın besleme kapasitesi kontrol edilmelidir.

Standart 0–10 V veya 4–20 mA PLC girişine bağlantı için tartım transmitteri kullanılır. Uygun mV/V girişli PLC tartım modülü de tercih edilebilir. Çoklu sensörlü kurulumlarda toplama kutusu ve dengeleme ihtiyacı sistem tasarımıyla birlikte belirlenir.

LFSCE-A 20 Ton IP67 Koruma ve Çalışma Sıcaklığı

IP67 korumalı alaşımlı çelik gövde, endüstriyel ortamlardaki tartım uygulamalarında kullanılır. Kablo ekleri ve bağlantı kutuları da ortam koşullarına uygun korunmalıdır. Çalışma sıcaklığı −30 °C ile +70 °C, kompanzasyon sıcaklığı −10 °C ile +40 °C’dir.

Keli LFSCE-A 20 Ton Loadcell Fiyatı ve Teklif

Keli LFSCE-A 20 ton loadcell fiyatı için sensör adedini, destek noktası sayısını ve en yüksek brüt yükü paylaşın. Mevcut sistemde indikatör modeli, sensör etiketi ve montaj fotoğrafları ürün uyumunun değerlendirilmesini kolaylaştırır. Yeni kurulumda toplama kutusu, kablo güzergâhı ve mekanik bağlantı parçalarını teklif kapsamına ekleyebilirsiniz.
